申请日2016.03.25
公开(公告)日2016.08.03
IPC分类号C02F1/52; C02F103/18
摘要

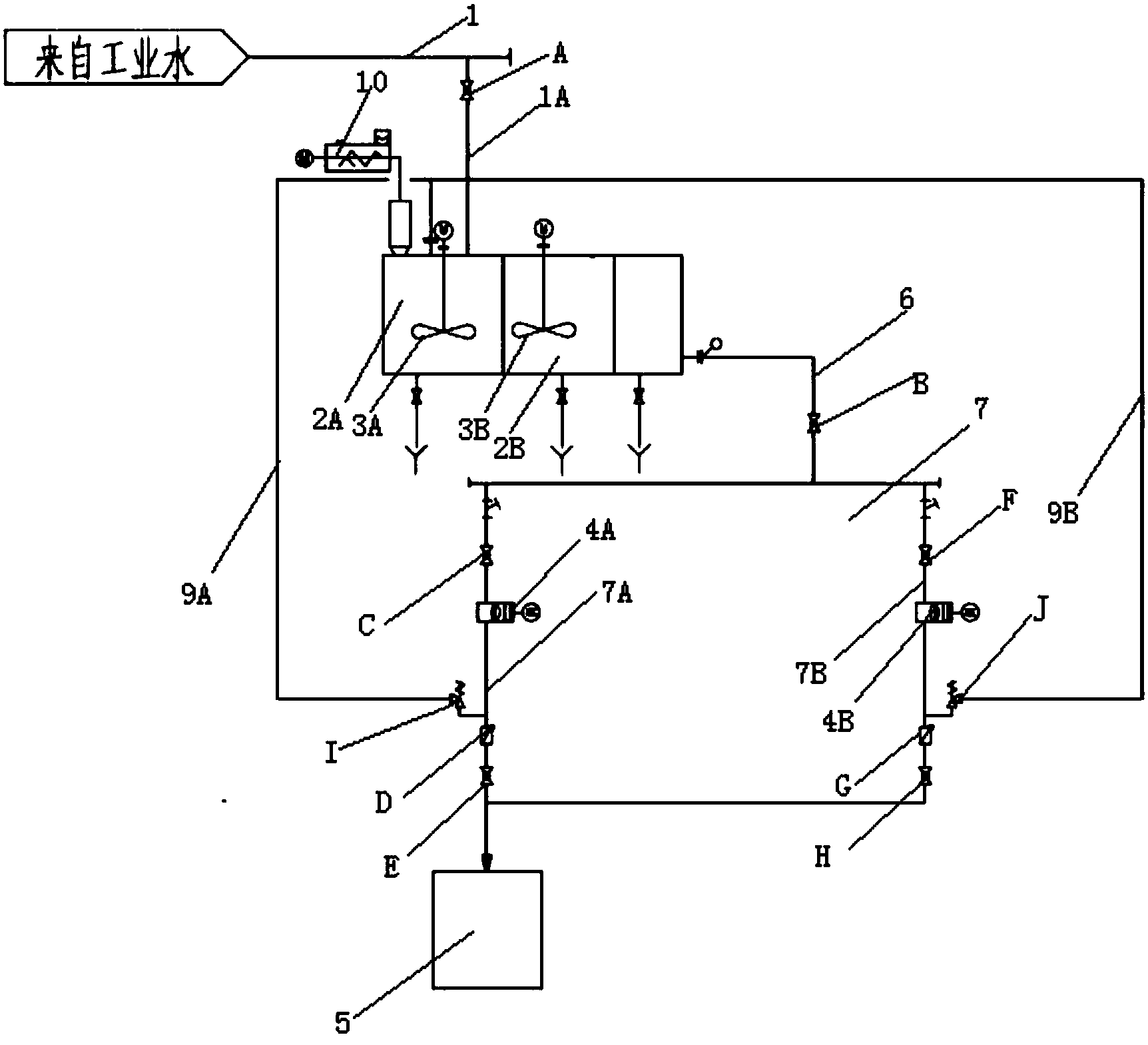

本实用新型涉及一种净化脱硫废水的助凝剂加药装置，包括：工业水母管，其连接进水管路;两个助凝剂计量箱，分别与进水管路连接，内设有搅拌装置;出水管路，入口端与第二助凝剂计量箱连接;计量装置，其与出水管路出口端连接，设有两个计量支路，计量支路上设计量泵;两个回流支路，入口端分别与两个计量支路连接，且入口端位于计量泵下方，出口端分别与两个助凝剂计量箱连接;絮凝箱，其与计量装置连接。本实用新型的有益效果为：使废水中的悬浮固体或胶体杂质凝聚成絮凝体，同时也使脱硫废水中的悬浮物沉降下来。
摘要附图
权利要求书
1.一种净化脱硫废水的助凝剂加药装置，其特征在于，包括：
工业水母管(1)，其上连接有进水管路(1A);
第一助凝剂计量箱(2A)，其入口端与所述进水管路(1A)连接，所述进水管路(1A)将工业水引入所述第一助凝剂计量箱(2A)中，所述第一助凝剂计量箱(2A)内设有第一搅拌装置(3A);
第二助凝剂计量箱(2B)，其入口端与所述进水管路(1A)连接，所述进水管路(1A)将工业水引入所述第二助凝剂计量箱(2B)中，所述第二助凝剂计量箱(2B)内设有第二搅拌装置(3B);
出水管路(6)，其入口端通过法兰与所述第二助凝剂计量箱(2B)连接;
计量装置(7)，其与所述出水管路(6)的出口端连接，所述计量装置(7)上设有第一计量支路(7A)和第二计量支路(7B)，所述第一计量支路(7A)上设有第一计量泵(4A)，所述第二计量支路(7B)上设有第二计量泵(4B);
第一回流支路(9A)，其入口端与所述第一计量支路(7A)连接，且所述第一回流支路(9A)的入口端位于所述第一计量泵(4A)的下方，所述第一回流支路(9A)的出口端通过法兰与所述第一助凝剂计量箱(2A)连接;
第二回流支路(9B)，其入口端通过法兰与所述第二计量支路(7B)连接，且所述第二回流支路(9B)的入口端位于所述第二计量泵(4B)的下方，所述第二回流支路(9B)的出口端通过法兰与所述第二助凝剂计量箱(2B)连接;
絮凝箱(5)，其与所述计量装置(7)连接。
2.根据权利要求1所述的助凝剂加药装置，其特征在于，所述进水管路(1A)上设有阀门A。
3.根据权利要求2所述的助凝剂加药装置，其特征在于，所述阀门A为球阀。
4.根据权利要求1所述的助凝剂加药装置，其特征在于，所述出水管路(6)上设有阀门B。
5.根据权利要求4所述的助凝剂加药装置，其特征在于，所述阀门B为球阀。
6.根据权利要求1所述的助凝剂加药装置，其特征在于，所述第一计量支路(7A)上设有阀门C、阀门D和阀门E，所述阀门C位于所述第一计量泵(4A)的上方，所述阀门D和所述阀门E上下相邻并位于所述第一计量泵(4A)的下方。
7.根据权利要求6所述的助凝剂加药装置，其特征在于，所述阀门C和所述阀门E为球阀，所述阀门D为蝶阀。
8.根据权利要求1所述的助凝剂加药装置，其特征在于，所述第二计量支路(7B)上设有阀门F、阀门G和阀门H，所述阀门F位于所述第二计量泵(4B)的上方，所述阀门G和所述阀门H上下相邻并位于所述第二计量泵(4B)的下方。
9.根据权利要求8所述的助凝剂加药装置，其特征在于，所述阀门F和所述阀门H为球阀，所述阀门G为蝶阀。
10.根据权利要求1所述的助凝剂加药装置，其特征在于，所述第一回流支路(9A)的入口端设有阀门I，所述第二回流支路(9B)的入口端设有阀门J，所述阀门I和所述阀门J为角阀。
说明书
一种净化脱硫废水的助凝剂加药装置
技术领域
本实用新型涉及脱硫技术领域，具体涉及一种净化脱硫废水的助凝剂加药装置。
背景技术
湿式烟气脱硫装置可净化含有众多杂质的烟气，各种金属及非金属污染物在脱硫吸收塔中发生反应被去除，生成可溶性物质和固体物质，而未充分处理的烟气脱硫废水直接排放会对环境造成极大威胁。石灰石-石膏湿法烟气脱硫工艺主要处理热力发电厂化石燃料燃烧产生的SO2，由于湿法烟气脱硫工艺优越的性能，其在烟气处理领域得到广泛应用，成为当今世界燃煤发电厂烟气脱硫的主导工艺。石灰石-石膏湿法烟气脱硫废水成分极其复杂，主要为重金属、酸根离子、悬浮物等。传统的脱硫废水处理工艺采用中和、反应、絮凝及沉淀的处理方式，但对脱硫废水中高浓度的硫酸根及氯离子等未达到良好的去除效果。
实用新型内容
针对上述问题中存在的不足之处，本实用新型提供一种化脱硫废水的助凝剂加药装置，使废水中的悬浮固体或胶体杂质凝聚成絮凝体，同时也使脱硫废水中的悬浮物沉降下来。
为实现上述目的，本实用新型提供一种净化脱硫废水的助凝剂加药装置，包括：
工业水母管，其上连接有进水管路;
第一助凝剂计量箱，其入口端与所述进水管路连接，所述进水管路将工业水引入所述第一助凝剂计量箱中，所述第一次助凝剂计量箱内设有第一搅拌装置;
第二助凝剂计量箱，其入口端与所述进水管路连接，所述进水管路将工业水引入所述第二助凝剂计量箱中，所述第二次助凝剂计量箱内设有第二搅拌装置;
出水管路，其入口端通过法兰与所述第二助凝剂计量箱连接;
计量装置，其与所述出水管路的出口端连接，所述计量装置上设有第一计量支路和第二计量支路，所述第一计量支路上设有第一计量泵，所述第二计量支路上设有第二计量泵;
第一回流支路，其入口端与所述第一计量支路连接，且所述第一回流支路的入口端位于所述第一计量泵的下方，所述第一回流支路的出口端通过法兰与所述第一助凝剂计量箱连接;
第二回流支路，其入口端通过法兰与所述第二计量支路连接，且所述第二回流支路的入口端位于所述第二计量泵的下方，所述第二回流支路的出口端通过法兰与所述第二助凝剂计量箱连接;
絮凝箱，其与所述计量装置连接。
作为本实用新型进一步改进，所述进水管路上设有阀门A。
作为本实用新型进一步改进，所述阀门A为球阀。
作为本实用新型进一步改进，所述出水管路上设有阀门B。
作为本实用新型进一步改进，所述阀门B为球阀。
作为本实用新型进一步改进，所述第一计量支路上设有阀门C、阀门D和阀门E，所述阀门C位于所述第一计量泵的上方，所述阀门D和所述阀门E上下相邻并位于所述第一计量泵的下方。
作为本实用新型进一步改进，所述阀门C和所述阀门E为球阀，所述阀门D为蝶阀。
作为本实用新型进一步改进，所述第二计量支路上设有阀门F、阀门G和阀门H，所述阀门F位于所述第二计量泵的上方，所述阀门G和所述阀门H上下相邻并位于所述第二计量泵的下方。
作为本实用新型进一步改进，所述阀门F和所述阀门H为球阀，所述阀门G为蝶阀。
作为本实用新型进一步改进，所述第一回流支路的入口端设有阀门I，所述第二回流支路的入口端设有阀门J，所述阀门I和所述阀门J为角阀。
本实用新型的有益效果为：使废水中的悬浮固体或胶体杂质凝聚成微细絮凝体，微细絮凝体在缓慢、平滑的混合作用下在絮凝箱中形成稍大的絮体，降低颗粒的表面张力，强化颗粒的长大过程，进一步促进氢氧化物和硫化物的沉淀，使微细絮体慢慢变成更大、更易沉淀的絮状物，同时也使脱硫废水中的悬浮物沉降下来。
