申请日2016.03.24
公开(公告)日2016.07.20
IPC分类号C02F11/12
摘要
本发明公布了一种混合型污泥太阳能干燥器，主要由太阳能空气集热器、风阀、风机、传送带、风管、干燥室、燃气炉等七个部分组成。本发明以太阳能为主要热源，污水处理过程中产生的沼气为辅助热源，可实现不同时间、不同季节连续性干燥，不仅节能环保，而且其运行费用与其他干燥装置相比，也较为低廉。

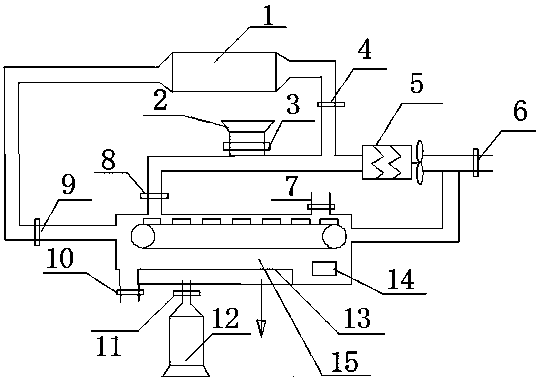

摘要附图
权利要求书
1.一种混合型污泥太阳能干燥器，主要包括太阳能空气集热器、风阀、风机、传送带、风管、干燥室和燃气炉，其特征在于，太阳能空气集热器中吸热网的材料为铝合金，且网孔数为5孔/cm2,盖板的材料为3mm厚的平板玻璃，集热器采用40°的安装角。
2.根据权利要求1所述的一种混合型污泥太阳能干燥器，其特征在于，干燥室底部、两侧及进排气侧，均采用50mm厚的聚苯泡沫塑料保温材料。
3.根据权利要求1所述的一种混合型污泥太阳能干燥器，其特征在于，在传送带的下面，有上下交错的导轨，污泥在传送带上呈波浪形移动，可以有效的防止板结现象的发生。
4.根据权利要求1所述的一种混合型污泥太阳能干燥器，其特征在于，温室采光面采用单层平板玻璃，使污泥在干燥室内时进行对流和辐射交换，以加快干燥速度。
5.根据权利要求1所述的一种混合型污泥太阳能干燥器，其特征在于，在干燥室底部保温层的上面，设有金属壁面，一面与沼气锅炉的烟气管道接触，另一面与物料接触。
说明书
一种混合型污泥太阳能干燥器
技术领域
本发明涉及一种混合太阳能干燥器，特别涉及一种混合型污泥太阳能干燥器，属于环保技术领域。
背景技术
据估算，目前我国城市污水处理厂每年排放的污泥量(干重)大约为130万吨，而且年增长率大于10%，特别是在我国城市化水平较高的几个城市与地区，污泥出路问题已经十分突出。如果城市污水全部得到处理，则将产生污泥量(干重)为840万吨，占我国总固体废弃物3.2%。
目前，我国污泥处理处置主要方法中，污泥农用约占44.8%、陆地填埋约占31%、其它处置约10.5%、没有处置约13.7%，这些所谓的处理和处置基本上都是在特定的条件下估算的，严格来说以上数字将会有很大变化。据统计，我国用于污泥处理处置的投资约占污水处理厂总投资的20%～50%，可以看出，污泥处理处置处于严重滞后状态。另外，干燥过程产生的烟尘、二氧化碳、二氧化硫以及其他氮氧化物，是造成温室效应、酸雨和臭氧破坏的主要因素。由于能源对环保的贡献率可达70%～80%，因此干燥技术的节能与环保问题十分重要。
太阳能是一种清洁、廉价、永不枯竭的可再生能源，利用太阳能来进行干燥，不仅可以节煤省电，减少环境污染，而且运行费用也相对较低。
发明内容
本发明提供了一种混合型污泥太阳能干燥器，以太阳能作为主要的热源，以污水处理过程中产生的沼气作为辅助热源。一种混合型污泥太阳能干燥器，主要包括太阳能空气集热器、风阀、风机、传送带、风管、干燥室、燃气炉等七部分。其中，太阳能空气集热器中吸热网的材料为铝合金，且网孔数为5孔/cm2,盖板的材料为3mm厚的平板玻璃，集热器采用40°的安装角。
干燥室底部、两侧及进排气侧，均采用50mm厚的聚苯泡沫塑料保温材料，同时干燥室内设有1.76m×0.14m链条传送带床送污泥，可根据实际情况进行调整。
湿污泥由进料口进入干燥室后，打开风阀，启动风机，太阳能空气集热器把空气加热到预订温度后，通入干燥室进行作业，经干燥后的污泥经传送带由排料口排出。传送带的下面带有上下交错的导轨，污泥在传送带上呈波浪形移动，防止板结现象的发生。同时，温室采光面采用单层平板玻璃，使污泥在干燥室内时进行对流和辐射交换，以加快干燥速度。
为适应不同季节、不同时间连续干燥的要求，干燥室内设有与沼气锅炉烟气连接的下通道。在不利于干燥的条件下，可利用沼气锅炉排出来的高温烟气补热，以保证干燥过程的顺利进行。在干燥室底部保温层的上面，设有金属壁面，一面与沼气锅炉的烟气管道接触，另一面与物料接触。
