申请日2016.03.24
公开(公告)日2016.07.27
IPC分类号F16L3/02
摘要
石油化工污水用高效处理排放管支撑架，包括固定架、支撑盘、转动装置，所述固定架通过转动装置连接支撑盘，所述转动装置包括转动盘，所述转动盘具有多个止转插接槽，所述止转插接槽均匀分布在转动盘的上部，所述转动盘中部具有支撑固定凸起，所述支撑固定凸起截面为梯形，所述支撑固定凸起中部具有压板槽，所述压板槽连接压板，所述压板槽下部连接转动孔，所述转动孔下部具有下轴承槽，所述下轴承槽连接下轴承，所述固定架上部具有固定轴，所述固定轴穿过下轴承，所述固定轴插入转动孔中，所述固定轴顶部具有上转动柱，所述上转动柱外部连接上轴承，所述上轴承侧壁连接转动孔侧壁。

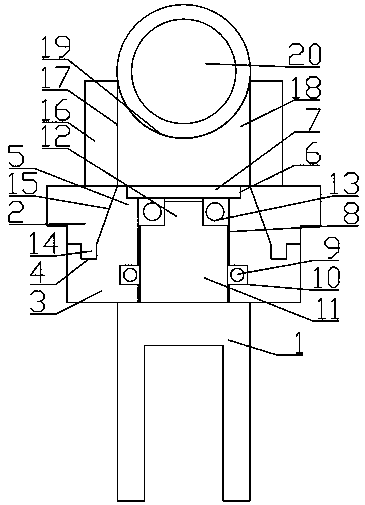

摘要附图
权利要求书
1.一种石油化工污水用高效处理排放管支撑架，其特征是:包括固定架、支撑盘、转动装置，所述固定架通过转动装置连接支撑盘，所述转动装置包括转动盘，所述转动盘具有多个止转插接槽，所述止转插接槽均匀分布在转动盘的上部，所述转动盘中部具有支撑固定凸起，所述支撑固定凸起截面为梯形，所述支撑固定凸起中部具有压板槽，所述压板槽连接压板，所述压板槽下部连接转动孔，所述转动孔下部具有下轴承槽，所述下轴承槽连接下轴承，所述固定架上部具有固定轴，所述固定轴穿过下轴承，所述固定轴插入转动孔中，所述固定轴顶部具有上转动柱，所述上转动柱外部连接上轴承，所述上轴承侧壁连接转动孔侧壁。
2.根据权利要求1所述石油化工污水用高效处理排放管支撑架，其特征是:所述支撑盘底部具有多个止转固定凸起，所述止转固定凸起与止转插接槽相对应，所述止转固定凸起插入止转插接槽中，所述支撑盘中部具有支撑固定孔，所述支撑固定孔连接支撑固定凸起。
3.根据权利要求2所述石油化工污水用高效处理排放管支撑架，其特征是:所述支撑盘上部具有固定保护座，所述固定保护座中部具有保护块连接槽，所述保护块连接槽内部连接保护块，所述保护块上部具有排放管连接槽，所述排放管连接槽截面为弧形，所述排放管连接槽连接排放管。
说明书
石油化工污水用高效处理排放管支撑架
技术领域
本实用新型涉及石油化工领域，尤其涉及一种石油化工污水用高效处理排放管支撑架。
背景技术
排放管在安装时需要反复调节支撑架的角度，以满足排放管的走向，但现有的支撑架体积大，因此在反复调节支撑架角度时，很不方便，同时在搬运移动的过程中，还很容易使得支撑架倒塌，结构不稳定。
发明内容
本实用新型针对现有技术存在的上述不足，提供一种结构稳定的石油化工污水用高效处理排放管支撑架。
本实用新型的目的是通过以下技术方案来实现：
一种石油化工污水用高效处理排放管支撑架，包括固定架、支撑盘、转动装置，所述固定架通过转动装置连接支撑盘，所述转动装置包括转动盘，所述转动盘具有多个止转插接槽，所述止转插接槽均匀分布在转动盘的上部，所述转动盘中部具有支撑固定凸起，所述支撑固定凸起截面为梯形，所述支撑固定凸起中部具有压板槽，所述压板槽连接压板，所述压板槽下部连接转动孔，所述转动孔下部具有下轴承槽，所述下轴承槽连接下轴承，所述固定架上部具有固定轴，所述固定轴穿过下轴承，所述固定轴插入转动孔中，所述固定轴顶部具有上转动柱，所述上转动柱外部连接上轴承，所述上轴承侧壁连接转动孔侧壁。
所述支撑盘底部具有多个止转固定凸起，所述止转固定凸起与止转插接槽相对应，所述止转固定凸起插入止转插接槽中，所述支撑盘中部具有支撑固定孔，所述支撑固定孔连接支撑固定凸起。
所述支撑盘上部具有固定保护座，所述固定保护座中部具有保护块连接槽，所述保护块连接槽内部连接保护块，所述保护块上部具有排放管连接槽，所述排放管连接槽截面为弧形，所述排放管连接槽连接排放管。
有益效果：
所述固定架通过转动装置连接支撑盘，所述转动盘具有多个止转插接槽，所述转动盘中部具有支撑固定凸起，所述支撑固定凸起中部具有压板槽，所述压板槽下部连接转动孔，所述转动孔下部具有下轴承槽，所述下轴承槽连接下轴承，所述固定架上部具有固定轴，所述固定轴穿过下轴承，所述固定轴插入转动孔中，所述固定轴顶部具有上转动柱，所述上转动柱外部连接上轴承，所述上轴承侧壁连接转动孔侧壁，在上轴承、下轴承的共同配合作用下，转动盘实现了在固定架上转动。所述支撑盘底部具有多个止转固定凸起，所述止转固定凸起插入止转插接槽中，在二者的相互配合下，支撑盘与转动盘实现紧密连接，不会发生先对转动，结构稳定。所述支撑盘上部具有固定保护座，所述固定保护座中部具有保护块连接槽，所述保护块连接槽内部连接保护块，所述保护块上部具有排放管连接槽，所述排放管连接槽连接排放管，这种石油化工污水用高效处理排放管支撑架可以根据排放管直径的大小选择保护块，同时便于调节固定保护座方向以便适应管道的走向，操作简单，使用方便。
