申请日2016.03.24
公开(公告)日2016.08.17
IPC分类号F03B13/00; B01D33/04; F26B23/04
摘要
本实用新型公开了一种基于水轮机的污水发电系统，其特征在于：包括入水口、搅拌池、过滤池、蓄水池、残渣池、水轮机、发电机、变电器、连接管以及蓄电池，所述入水口与搅拌池连接，所述搅拌池设置有搅拌机，所述搅拌池与过滤池连接，所述过滤池设置有滚动过滤网，本实用新型能够对污水进行初步的处理以及利用污水进行发电，同时利用太阳能补充电力，加强了无污染能源的利用，同时通过过滤污水，将污水残渣进行加热烘干，污水残渣大部分为有机物，用于制造环保的固体燃料，充分对能源进行有效的利用。

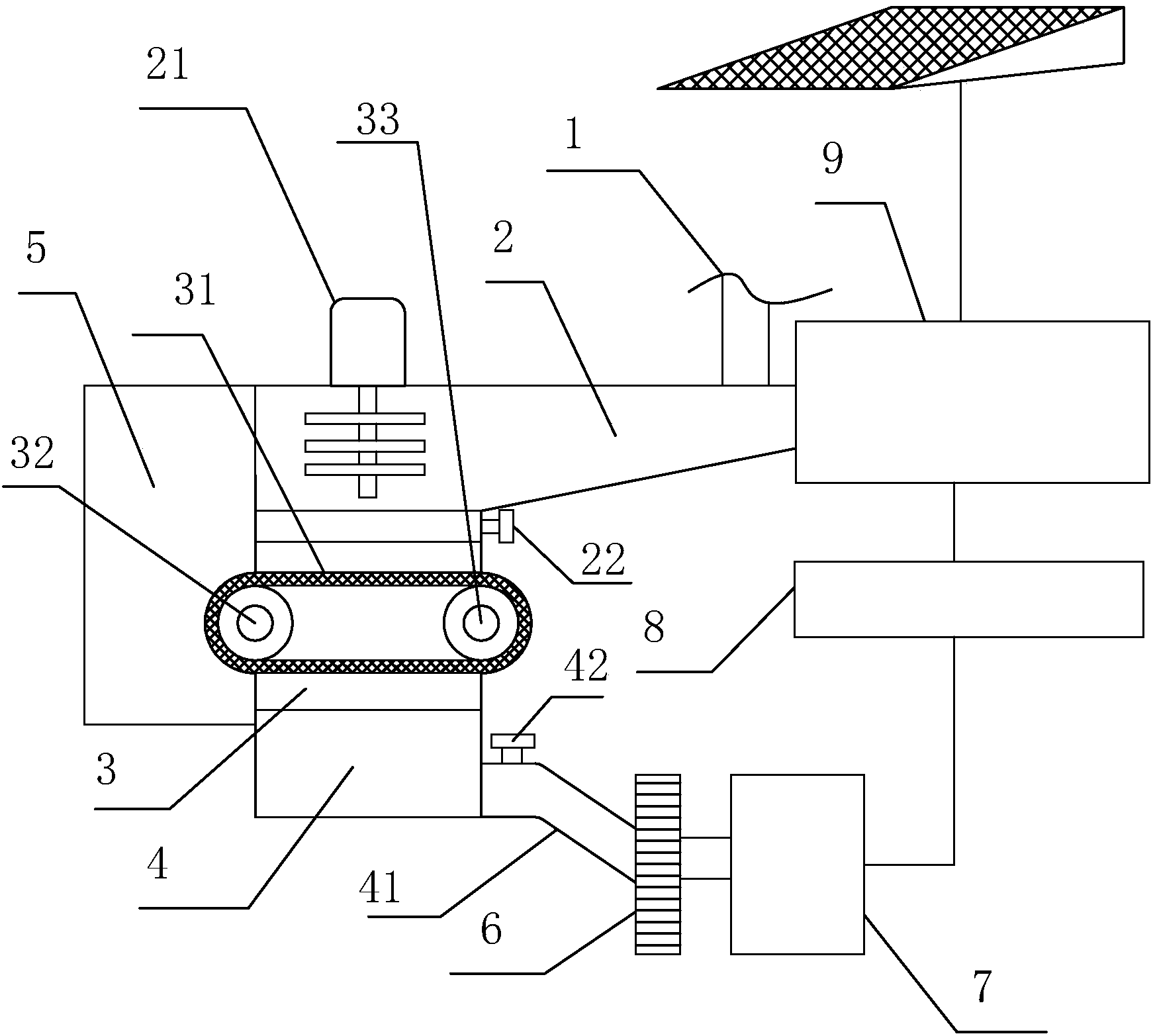

摘要附图
权利要求书
1.一种基于水轮机的污水发电系统，其特征在于：包括入水口、搅拌池、过滤池、蓄水池、残渣池、水轮机、发电机、变电器、连接管以及蓄电池，所述入水口与搅拌池连接，所述搅拌池设置有搅拌机，所述搅拌池与过滤池连接，所述过滤池设置有滚动过滤网，所述滚动过滤网包括过滤网带、第一滚筒、第二滚筒，所述过滤网带设置在第一滚筒以及第二滚筒上，使得第一滚筒以及第二滚筒带动过滤网带滚动，所述过滤网带的一端设置在残渣池内，所述过滤池与蓄水池连接，所述连接管的一端与蓄水池连接，连接管的另一端与水轮机连接，所述水轮机、发电机、变电器以及蓄电池依次连接。
2.根据权利要求1所述基于水轮机的污水发电系统，其特征在于：所述残渣池包括加热管、抬升装置，若干个加热管设置在残渣池的内壁面，所述抬升装置包括底板、轴套、驱动电机以及螺杆，所述底板的一端固定有轴套，所述轴套设置有螺杆螺纹相配合的螺纹孔，螺杆与轴套配合连接，所述螺杆的一端与驱动电机固定。
3.根据权利要求1所述基于水轮机的污水发电系统，其特征在于：所述蓄电池还连接有太阳能发电板。
4.根据权利要求2所述基于水轮机的污水发电系统，其特征在于：所述加热管以及驱动电机与蓄电池连接。
5.根据权利要求1所述基于水轮机的污水发电系统，其特征在于：所述搅拌池与过滤池间设置有第一阀体，所述连接管上设置有第二阀体。
说明书
基于水轮机的污水发电系统
技术领域
本实用新型涉及一种基于水轮机的污水发电系统。
背景技术
近年来，环境污染问题越来越引起全球人民的关注，能源利用率低也一直困扰着我国社会和经济的发展，各种环保新思路、节能新设备纷呈涌现出来，利用污水中的能量进行发电不失为一个可行之举。
实用新型内容
本实用新型的目的在于克服现有技术中存在的上述不足，而提供一种结构设计合理，能够对污水进行初步的处理以及利用污水进行发电的基于水轮机的污水发电系统。
本实用新型解决上述问题所采用的技术方案是：一种基于水轮机的污水发电系统，包括入水口、搅拌池、过滤池、蓄水池、残渣池、水轮机、发电机、变电器、连接管以及蓄电池，所述入水口与搅拌池连接，所述搅拌池设置有搅拌机，所述搅拌池与过滤池连接，所述过滤池设置有滚动过滤网，所述滚动过滤网包括过滤网带、第一滚筒、第二滚筒，所述过滤网带设置在第一滚筒以及第二滚筒上，使得第一滚筒以及第二滚筒带动过滤网带滚动，所述过滤网带的一端设置在残渣池内，所述过滤池与蓄水池连接，所述连接管的一端与蓄水池连接，连接管的另一端与水轮机连接，所述水轮机、发电机、变电器以及蓄电池依次连接。
进一步的：所述残渣池包括加热管、抬升装置，若干个加热管设置在残渣池的内壁面，所述抬升装置包括底板、轴套、驱动电机以及螺杆，所述底板的一端固定有轴套，所述轴套设置有螺杆螺纹相配合的螺纹孔，螺杆与轴套配合连接，所述螺杆的一端与驱动电机固定，所述底板通过抬升装置进行抬升，便于烘干后的过滤残渣的取出。
进一步的：所述蓄电池还连接有太阳能发电板。
进一步的：所述加热管以及驱动电机与蓄电池连接。
进一步的：所述搅拌池与过滤池间设置有第一阀体，所述连接管上设置有第二阀体。
本实用新型与现有技术相比，具有以下优点和效果：结构设计合理，能够对污水进行初步的处理以及利用污水进行发电，同时利用太阳能补充电力，加强了无污染能源的利用，同时通过过滤污水，将污水残渣进行加热烘干，污水残渣大部分为有机物，用于制造环保的固体燃料，充分对能源进行有效的利用。
