申请日2016.03.24
公开(公告)日2016.08.10
IPC分类号B09C1/02
摘要
本实用新型涉及一种植物净化存量垃圾土的渗滤液收集装置，包括支架、种植容器、集液盆、渗滤液储存罐，所述的集液盆放置在所述的支架上，所述的集液盆内放置有所述种植容器，所述种植容器内具有垃圾土及种植在所述垃圾土内的植物，所述种植容器上具有通孔，所述集液盆底部具有出液管，所述出液管下方放置有所述渗滤液储存罐，或者，所述出液管伸入所述渗滤液储存罐。本实用新型的有益效果是结构新颖且牢固，能够同时种植多种植物，还能够控制浇灌时间和水量，容易收集滤液，方便实验对比、效果评价。

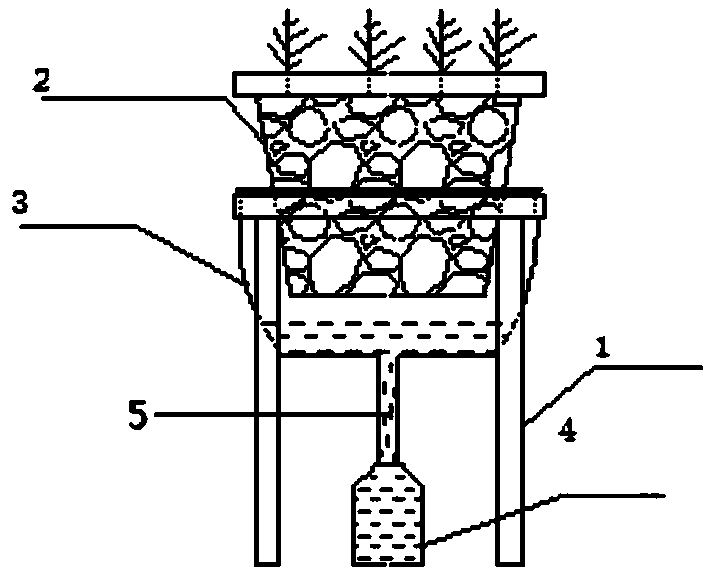

摘要附图
权利要求书
1.一种植物净化存量垃圾土的渗滤液收集装置，包括支架、种植容器、集液盆、渗滤液储存罐，其特征在于，所述的集液盆放置在所述的支架上，所述的集液盆内放置有所述种植容器，所述种植容器内具有垃圾土及种植在所述垃圾土内的植物，所述种植容器上具有通孔，所述集液盆底部具有出液管，所述出液管下方放置有所述渗滤液储存罐，或者，所述出液管伸入所述渗滤液储存罐。
2.根据权利要求1所述的植物净化存量垃圾土的渗滤液收集装置，其特征在于：所述的支架为镀锌方钢材质。
3.根据权利要求1所述的植物净化存量垃圾土的渗滤液收集装置，其特征在于：所述的集液盆为玻璃、塑料、陶瓷或不锈钢材质。
4.根据权利要求1所述的植物净化存量垃圾土的渗滤液收集装置，其特征在于：所述的渗滤液储存罐为无色透明广口瓶。
5.根据权利要求1所述的植物净化存量垃圾土的渗滤液收集装置，其特征在于：所述的渗滤液储存罐放置在地面上。
6.根据权利要求1所述的植物净化存量垃圾土的渗滤液收集装置，其特征在于：所述出液管位于所述集液盆底部中心。
7.根据权利要求1所述的植物净化存量垃圾土的渗滤液收集装置，其特征在于：所述集液盆的底部呈凹陷型，所述出液管与所述集液盆底部连接处位于凹陷型底部的最低点。
8.根据权利要求1所述的植物净化存量垃圾土的渗滤液收集装置，其特征在于：所述的种植容器的底部设置有一个或多个通孔。
9.根据权利要求1所述的植物净化存量垃圾土的渗滤液收集装置，其特征在于：所述的种植容器的底部与所述的集液盆的底部之间存在间隙。
10.根据权利要求1所述的植物净化存量垃圾土的渗滤液收集装置，其特征在于：所述的种植容器上端直径较大、下端直径较小，其中部的直径与所述集液盆的直径相同。
说明书
一种植物净化存量垃圾土的渗滤液收集装置
技术领域
本实用新型涉及污染土壤治理技术领域，特别是涉及一种植物净化存量垃圾土的渗滤液收集装置。
背景技术
存量垃圾土含有大量有机质，淋溶液进入水体会导致水质的富营养化。植物可以吸收、利用、消纳存量垃圾土中的营养成分。为方便测定不同植物对存量垃圾土中营养物的利用率，及净化所需要的时间，开发本新型装置。
实用新型内容
本实用新型的目的是提供一种植物净化存量垃圾土的渗滤液收集装置。
为实现上述目的，本实用新型采用的技术方案为：一种植物净化存量垃圾土的渗滤液收集装置，包括支架、种植容器、集液盆、渗滤液储存罐，所述的集液盆放置在所述的支架上，所述的集液盆内放置有所述种植容器，所述种植容器内具有垃圾土及种植在所述垃圾土内的植物，所述种植容器上具有通孔，所述集液盆底部具有出液管，所述出液管下方放置有所述渗滤液储存罐，或者，所述出液管伸入所述渗滤液储存罐。
进一步地，所述的支架为镀锌方钢材质。
进一步地，所述的玻璃、塑料、陶瓷或不锈钢材质。
进一步地，所述的渗滤液储存罐为无色透明广口瓶，可以方便观察滤液水质变化情况。
进一步地，所述的渗滤液储存罐是放置在地面上的。
进一步地，所述的集液盆下方设置有一根连接管，所述集液盆的底部呈凹陷型，所述出液管与所述集液盆底部连接处位于凹陷型底部的最低点。
进一步地，所述出液管位于所述集液盆底部中心。
进一步地，所述种植容器的底部设置有一个或多个通孔。
进一步地，所述的种植容器的底部与所述的集液盆的底部之间存在间隙。
进一步地，所述的种植容器上端直径较大、下端直径较小，其中部的直径与所述集液盆的直径相同，使得在放置所述种植容器时，其中部可以卡在所述集液盆的上方。
本实用新型的有益效果在于结构新颖且牢固，能够同时种植多种植物，还能够控制浇灌时间和水量，容易收集滤液，方便实验效果评价、对比。
