申请日2016.03.24
公开(公告)日2016.08.03
IPC分类号C02F9/04
摘要
本实用新型公开了一种新型废水处理池，包括净水池、药剂盛放管、净水器、过滤池、进入管道和动力机箱，所述净水池左侧与排放管道连接，所述药剂盛放管安装在凹槽内，所述净水器通过固定板安装有控制按钮，所述过滤池内设置有过滤网，且过滤池右侧与废水接入管道连接，所述进入管道安装在净水器内部，所述动力机箱安装在净水器前侧。该新型废水处理池结构简单，运作平稳，自动化程度较高，操控方快捷，可根据废水量选择管道的开通多少，控制更方便，废水处理更加高效，可以更加全面且彻底的去除废水内杂物，保证对废水有序且高效的进行处理，可控性较高。

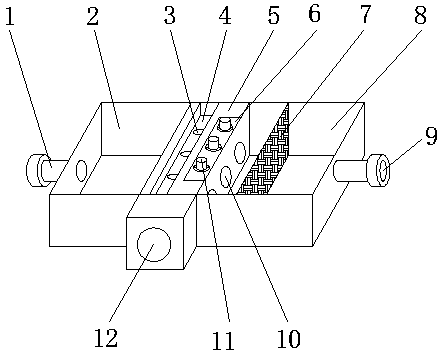

摘要附图
权利要求书
1.一种新型废水处理池，包括净水池(2)、药剂盛放管(3)、净水器(5)、过滤池(8)、进入管道(10)和动力机箱(12)，其特征在于：所述净水池(2)左侧与排放管道(1)连接，所述药剂盛放管(3)安装在凹槽(4)内，所述净水器(5)通过固定板(6)安装有控制按钮(11)，所述过滤池(8)内设置有过滤网(7)，且过滤池(8)右侧与废水接入管道(9)连接，所述进入管道(10)安装在净水器(5)内部，所述动力机箱(12)安装在净水器(5)前侧。
2.根据权利要求1所述的一种新型废水处理池，其特征在于：所述药剂盛放管(3)为网管状结构且底部延伸至进入管道(10)内。
3.根据权利要求1所述的一种新型废水处理池，其特征在于：所述进入管道(10)一共设置有三处，且连通净水池(2)和过滤池(8)。
4.根据权利要求1所述的一种新型废水处理池，其特征在于：所述过滤网(7)可在过滤池(8)内进行左右滑行。
5.根据权利要求1所述的一种新型废水处理池，其特征在于：所述控制按钮(11)为弹性控制按钮结构，即下按一次进入管道(10)关闭，控制按钮(11)自动复位，再按进入管道(10)开启。
说明书
一种新型废水处理池
技术领域
本实用新型涉及一种废水处理技术领域，具体为一种新型废水处理池。
背景技术
废水处理就是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源。
目前，电镀和金属加工业废水中锌的主要来源是电镀或酸洗的拖带液，污染物经金属漂洗过程又转移到漂洗水中，酸洗工序包括将金属先浸在强酸中以去除表面的氧化物，随后再浸入含强铬酸的光亮剂中进行增光处理，该废水中含有大量的盐酸和锌、铜等重金属离子及有机光亮剂等，毒性较大，有些还含致癌、致畸、致突变的剧毒物质，对人类危害极大。
由于废水排放量比较大，从而使得普通沉淀处理中污泥量大，不妥当处理湿污泥，污泥外排晾晒，会造成环境的二次污染。
实用新型内容
本实用新型的目的在于提供一种新型废水处理池，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案一种新型废水处理池，包括净水池、药剂盛放管、净水器、过滤池、进入管道和动力机箱，所述净水池左侧与排放管道连接，所述药剂盛放管安装在凹槽内，所述净水器通过固定板安装有控制按钮，所述过滤池内设置有过滤网，且过滤池右侧与废水接入管道连接，所述进入管道安装在净水器内部，所述动力机箱安装在净水器前侧。
优选的，所述药剂盛放管为网管状结构且底部延伸至进入管道内。
优选的，所述进入管道一共设置有三处，且连通净水池和过滤池。
优选的，所述过滤网可在过滤池内进行左右滑行。
优选的，所述控制按钮为弹性控制按钮结构，即下按一次进入管道关闭，控制按钮自动复位，再按进入管道开启。
与现有技术相比，本实用新型的有益效果是：该新型废水处理池结构简单，运作平稳，自动化程度较高，操控方快捷，可根据废水量选择管道的开通多少，控制更方便，废水处理更加高效，可以更加全面且彻底的去除废水内杂物，保证对废水有序且高效的进行处理，可控性较高。
