申请日2016.03.24
公开(公告)日2016.08.03
IPC分类号C02F9/04
摘要
本实用新型公开了一种管道式废水排污净化装置，包括废水进入管道、废水处理管道、过滤器、废水净化器、水质显示屏、净水排放管道和第二活接头，所述废水进入管道左侧安装有第一活接头，且废水进入管道上设置有第一控制阀，所述废水处理管道上端焊接在废水进入管道上，且废水处理管道底部焊接在净水排放管道上，且净水排放管道上设置有第二控制阀，所述过滤器一侧设置有排放口，所述废水净化器内圈上安装有药剂盛放管，所述水质显示屏安装在废水净化器前侧，所述第二活接头安装在净水排放管道右侧。该管道式废水排污净化装置结构简单，操作控制方便快捷，可以同时处理大量废水，大大挑高了废水处理效率，对废水净化更加彻底。

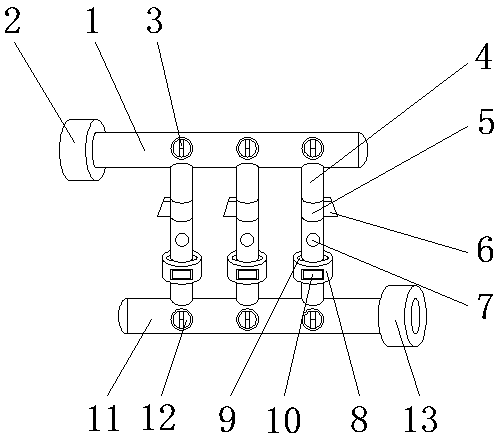

摘要附图
权利要求书
1.一种管道式废水排污净化装置，包括废水进入管道(1)、废水处理管道(4)、过滤器(5)、废水净化器(8)、水质显示屏(10)、净水排放管道(11)和第二活接头(13)，其特征在于：所述废水进入管道(1)左侧安装有第一活接头(2)，且废水进入管道(1)上设置有第一控制阀(3)，所述废水处理管道(4)上端焊接在废水进入管道(1)上，且废水处理管道(4)底部焊接在净水排放管道(11)上，且净水排放管道(11)上设置有第二控制阀(12)，所述过滤器(5)一侧设置有排放口(6)，所述废水净化器(8)内圈上安装有药剂盛放管(9)，所述水质显示屏(10)安装在废水净化器(8)前侧，所述第二活接头(13)安装在净水排放管道(11)右侧。
2.根据权利要求1所述的一种管道式废水排污净化装置，其特征在于：所述废水进入管道(1)和净水排放管道(11)之间均匀且存在一定间隔的安装三根废水处理管道(4)。
3.根据权利要求1所述的一种管道式废水排污净化装置，其特征在于：所述废水净化器(8)为圆柱结构，且半径为废水处理管道(4)半径的二倍。
4.根据权利要求1所述的一种管道式废水排污净化装置，其特征在于：所述药剂盛放管(9)为一半由玻璃制作而成，安装在废水处理管道(4)内部的半边管由纱网制作而成。
5.根据权利要求1所述的一种管道式废水排污净化装置，其特征在于：所述压力表(7)安装在废水处理管道(4)前表面中部。
说明书
一种管道式废水排污净化装置
技术领域
本实用新型涉及一种废水处理技术领域，具体为一种管道式废水排污净化装置。
背景技术
水污染的综合防治己引起世界各国的普遍重视，改善污水的处理技术，提高处理效率，降低费用和能耗，仍是重要的研究内容，解决水污染最有效的方法是综合考虑水资源规划、水体用途、发展区域性水污染防治，目前国内污水处理设备大多针对大型的国有企业，设备庞大系统繁杂，对处于起步阶段众多的中小企业，因为污水处理设备投资和运行维护费用都很高，污水处理几乎是纸上谈兵，因为处理工艺针对性不强或不匹配，即使污水处理运行也是事倍功半，常此以往，对城市污水处理设施和直排的纳污水体的冲击带来的危害是不容忽视的。
现有的对污水进行处理的方法包括传统的物理法和化学法，以及新生的生物处理法，但采用化学法常常会带来二次污染，而生物处理法其处理成本较高，且后续的重金属离子分离也较为复杂，因此采用物理法对污水进行回收成为人们研究的一个方向，现有的废水处理设备大多是将废水进行净化再排放，这就造成了水资源的浪费。
实用新型内容
本实用新型的目的在于提供一种管道式废水排污净化装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案一种管道式废水排污净化装置，包括废水进入管道、废水处理管道、过滤器、废水净化器、水质显示屏、净水排放管道和第二活接头，所述废水进入管道左侧安装有第一活接头，且废水进入管道上设置有第一控制阀，所述废水处理管道上端焊接在废水进入管道上，且废水处理管道底部焊接在净水排放管道上，且净水排放管道上设置有第二控制阀，所述过滤器一侧设置有排放口，所述废水净化器内圈上安装有药剂盛放管，所述水质显示屏安装在废水净化器前侧，所述第二活接头安装在净水排放管道右侧。
优选的，所述废水进入管道和净水排放管道之间均匀且存在一定间隔的安装三根废水处理管道。
优选的，所述废水净化器为圆柱结构，且半径为废水处理管道半径的二倍。
优选的，所述药剂盛放管为一半由玻璃制作而成，安装在废水处理管道内部的半边管由纱网制作而成。
优选的，所述压力表安装在废水处理管道前表面中部。
与现有技术相比，本实用新型的有益效果是：该管道式废水排污净化装置结构简单，操作控制方便快捷，废水进入管道和净水排放管道之间均匀且存在一定间隔的安装三根废水处理管道，可以同时处理大量废水，大大挑高了废水处理效率，药剂盛放管为一半由玻璃制作而成，安装在废水处理管道4内部的半边管由纱网制作而成，保证了药剂与废水的充分反应，对废水净化更加彻底。
