申请日2016.03.24
公开(公告)日2016.08.03
IPC分类号C02F9/02
摘要
本实用新型公开了一种废水处理高效率过滤器，包括把手、进水口、线路箱和调控器，所述把手上连接有过滤棉网，所述过滤棉网的左侧位置固定有软管，所述过滤棉网的外侧设置有一级过滤箱，所述一级过滤箱的右侧安装有控制箱，所述控制箱的上方固定有电源线，所述线路箱的外侧连接有控制箱，所述二级过滤箱上固定有出水口，所述线路箱的下方设置有风机，所述线路箱的右侧位置固定有驱动电动机。该废水处理高效率过滤器，设置有玻璃材料的过滤箱，容易观察，设置有多重过滤系统，过滤效率有着明显提高，过滤效果较好，无需进行二次过滤，而且处理方便、便捷，能够最大限度的利用水资源，保障使用水的安全健康，营造一个良好的生态环境。

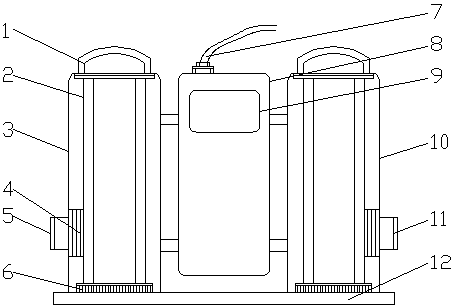

摘要附图
权利要求书
1.一种废水处理高效率过滤器，包括把手(1)、进水口(5)、线路箱(13)和调控器(15)，其特征在于：所述把手(1)上连接有过滤棉网(2)，所述过滤棉网(2)的下方安装有橡皮塞(6)，所述过滤棉网(2)的左侧位置固定有软管(4)，所述过滤棉网(2)的外侧设置有一级过滤箱(3)，所述进水口(5)上连接有一级过滤箱(3)，所述一级过滤箱(3)的右侧安装有控制箱(8)，所述控制箱(8)的上方固定有电源线(7)，所述控制箱(8)的表面设置有操作面板(9)，所述线路箱(13)的外侧连接有控制箱(8)，所述控制箱(8)的右侧安装有二级过滤箱(10)，所述二级过滤箱(10)上固定有出水口(11)，所述线路箱(13)的下方设置有风机(14)，所述调控器(15)上连接有线路箱(13)，所述线路箱(13)的右侧位置固定有驱动电动机(16)，且调控器(15)的下方设置有驱动电动机(16)，所述一级过滤箱(3)和二级过滤箱(10)上安装有固定底座(12)。
2.根据权利要求1所述的一种废水处理高效率过滤器，其特征在于：所述把手(1)的下方设置有密封圈装置。
3.根据权利要求1所述的一种废水处理高效率过滤器，其特征在于：所述过滤棉网(2)的高度为120cm。
4.根据权利要求1所述的一种废水处理高效率过滤器，其特征在于：所述一级过滤箱(3)和二级过滤箱(10)均采用透明玻璃材质。
5.根据权利要求1所述的一种废水处理高效率过滤器，其特征在于：所述电源线(7)与线路箱(13)电性输入连接。
说明书
一种废水处理高效率过滤器
技术领域
本实用新型涉及废水处理设备技术领域，具体为一种废水处理高效率过滤器。
背景技术
废水过滤器适用于液体特别是有毒介质中，固体悬浮颗粒的分离，主要是处理污水，使其可以循环使用，废水过滤器使用场合有冶金行业的给排水系统、高炉水系统、水循环系统、冷却水系统，在农用滴灌水系统中也得到普遍应用，随着科技不断发展，人们对于过滤器的需求也在不断升高，市面上的过滤器还存在或多或少的问题，比如没有设置玻璃材料的过滤箱，不易观察过滤情况，没有设置多重过滤系统，过滤效率不高，过滤效果不明显，需要进行二次过滤，浪费时间，使用成本较高等等，导致了生产需求得不到提高，无法满足使用的需求，为了解决市面上存在的缺点，需要改进过滤器的设备，能够最大限度的利用水资源，保障使用水的安全健康，营造一个良好的生态环境，是目前市面上所需要的。
实用新型内容
本实用新型的目的在于提供一种废水处理高效率过滤器，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种废水处理高效率过滤器，包括把手、进水口、线路箱和调控器，所述把手上连接有过滤棉网，所述过滤棉网的下方安装有橡皮塞，所述过滤棉网的左侧位置固定有软管，所述过滤棉网的外侧设置有一级过滤箱，所述进水口上连接有一级过滤箱，所述一级过滤箱的右侧安装有控制箱，所述控制箱的上方固定有电源线，所述控制箱的表面设置有操作面板，所述线路箱的外侧连接有控制箱，所述控制箱的右侧安装有二级过滤箱，所述二级过滤箱上固定有出水口，所述线路箱的下方设置有风机，所述调控器上连接有线路箱，所述线路箱的右侧位置固定有驱动电动机，且调控器的下方设置有驱动电动机，所述一级过滤箱和二级过滤箱上安装有固定底座。
优选的，所述把手的下方设置有密封圈装置。
优选的，所述过滤棉网的高度为120cm。
优选的，所述一级过滤箱和二级过滤箱均采用透明玻璃材质。
优选的，所述电源线与线路箱电性输入连接。
与现有技术相比，本实用新型的有益效果是：该废水处理高效率过滤器，设置有玻璃材料的过滤箱，比较容易观察过滤情况，设置有多重过滤系统，过滤效率有着明显提高，过滤效果较好，无需进行二次过滤，有效的解决了浪费时间，使用成本较高的问题，而且处理方便、便捷，能够最大限度的利用水资源，保障使用水的安全健康，营造一个良好的生态环境，这正是目前市面上所需要的。
