申请日2016.03.24
公开(公告)日2016.08.03
IPC分类号C02F1/00
摘要
本实用新型公开了一种新型高效废水处理罐，包括废水处理罐罐体、水质探测器、转轴、第一搅拌杆、第二搅拌杆和玻璃观察窗，所述废水处理罐罐体左右两侧分别连接有废水进入管道和净水排放管道，且废水进入管道和净水排放管道前侧安装有进水管道控制器和排放管道控制器，废水处理罐罐体上侧设置有罐盖，且罐盖上设置有拨动把手，所述水质探测器安装在凹槽上，所述转轴固定在固定底座上，且转轴上侧固定有净水药剂填充管，所述第一搅拌杆和第二搅拌杆安装在转轴两侧。该新型高效废水处理罐结构简单，方便使用，无需人工操作，减少工作量和劳动量，保证了药剂与污水的充分混合，废水处理效率大大提升。

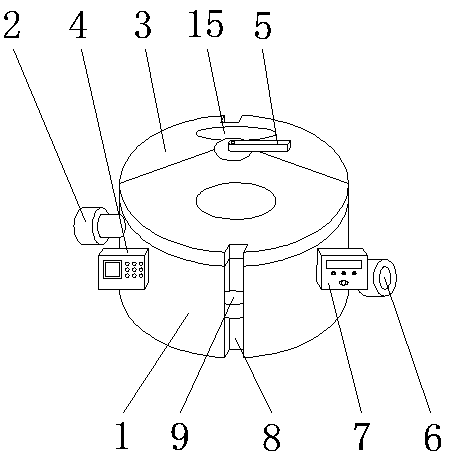

摘要附图
权利要求书
1.一种新型高效废水处理罐，包括废水处理罐罐体(1)、水质探测器(9)、转轴(11)、第一搅拌杆(12)、第二搅拌杆(13)和玻璃观察窗(15)，其特征在于：所述废水处理罐罐体(1)左右两侧分别连接有废水进入管道(2)和净水排放管道(6)，且废水进入管道(2)和净水排放管道(6)前侧安装有进水管道控制器(4)和排放管道控制器(7)，废水处理罐罐体(1)上侧设置有罐盖(3)，且罐盖(3)上设置有拨动把手(5)，所述水质探测器(9)安装在凹槽(8)上，所述转轴(11)固定在固定底座(10)上，且转轴(11)上侧固定有净水药剂填充管(14)，所述第一搅拌杆(12)和第二搅拌杆(13)安装在转轴(11)两侧。
2.根据权利要求1所述的一种新型高效废水处理罐，其特征在于：所述废水进入管道(2)安装在废水处理罐罐体(1)左侧上端，净水排放管道(6)安装在废水处理罐罐体(1)右侧底端。
3.根据权利要求2所述的一种新型高效废水处理罐，其特征在于：所述第一搅拌杆(12)和第二搅拌杆(13)为空心网状结构，且与净水药剂填充管(14)内部连通。
4.根据权利要求2所述的一种新型高效废水处理罐，其特征在于：所述净水药剂填充管(14)高度略低于罐盖(3)顶部到转轴(11)的距离。
5.根据权利要求1所述的一种新型高效废水处理罐，其特征在于：所述玻璃观察窗(15)设置在罐盖(3)上。
说明书
一种新型高效废水处理罐
技术领域
本实用新型涉及一种废水处理技术领域，具体为一种新型高效废水处理罐。
背景技术
废水处理就是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源。
现有的对污水进行处理的方法包括传统的物理法和化学法，以及新生的生物处理法，但采用化学法常常会带来二次污染，而生物处理法其处理成本较高，且后续的重金属离子分离也较为复杂，因此采用物理法对污水进行回收成为人们研究的一个方向，现有的废水处理设备大多是将废水进行净化再排放，这就造成了水资源的浪费。
实用新型内容
本实用新型的目的在于提供一种新型高效废水处理罐，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案一种新型高效废水处理罐，包括废水处理罐罐体、水质探测器、转轴、第一搅拌杆、第二搅拌杆和玻璃观察窗，所述废水处理罐罐体左右两侧分别连接有废水进入管道和净水排放管道，且废水进入管道和净水排放管道前侧安装有进水管道控制器和排放管道控制器，废水处理罐罐体上侧设置有罐盖，且罐盖上设置有拨动把手，所述水质探测器安装在凹槽上，所述转轴固定在固定底座上，且转轴上侧固定有净水药剂填充管，所述第一搅拌杆和第二搅拌杆安装在转轴两侧。
优选的，所述废水进入管道安装在废水处理罐罐体左侧上端，净水排放管道安装在废水处理罐罐体右侧底端。
优选的，所述第一搅拌杆和第二搅拌杆为空心网状结构，且与净水药剂填充管内部连通。
优选的，所述净水药剂填充管高度略低于罐盖顶部到转轴的距离。
优选的，所述玻璃观察窗设置在罐盖上。
与现有技术相比，本实用新型的有益效果是：该新型高效废水处理罐进水和出水的有序进行，提高了进水和出水效率，第一搅拌杆和第二搅拌杆为空心网状结构，且与净水药剂填充管内部连通，净水药剂可以通过净水药剂填充管进入第一搅拌杆和第二搅拌杆内，操作更加简单，保证了药剂与污水的充分混合，废水处理效率大大提升，该新型高效废水处理罐结构简单，方便使用，无需人工操作，减少工作量和劳动量。
