申请日2016.03.24
公开(公告)日2016.08.03
IPC分类号C02F9/14
摘要
本实用新型公开了一种污水沉淀氧化池装置，包括沉池、缺氧池、接触氧化池、排水嘴、氧化池、消毒室、排水管、连接外箱体、出水口、进水口和箱体，所述第一沉池的内部设置有过滤中端、排水嘴和集水口，所述缺氧池的内部安置有单排过滤帆布，所述接触氧化池的内部设置有氧化池和双排过滤帆布，所述排水嘴和集水口相连通，所述倒吸水管和氧化池内部相连通，所述双排过滤帆布和单排过滤帆布上端相连通，所述排水管的上端和第二沉池相连通，且其右端和连接外箱体相连通，所述箱体的上端设置有装置盖，且其左右两端安置有出水口和进水口。该实用新型一种污水沉淀氧化池装置能够满足这样的需求，对污水进行净化处理，达到了很好的使用效果。

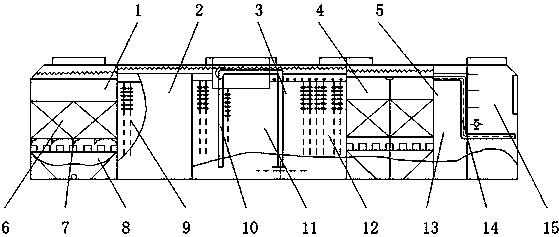

摘要附图
权利要求书
1.一种污水沉淀氧化池装置，包括第一沉池(1)、缺氧池(2)、接触氧化池(3)、消毒池(5)、倒吸水管(10)、排水管(14)和箱体(19)，其特征在于：所述第一沉池(1)的内部设置有过滤中端(6)、排水嘴(7)和集水口(8)，所述缺氧池(2)的内部安置有单排过滤帆布(9)，所述接触氧化池(3)的内部设置有氧化池(11)和双排过滤帆布(12)，所述接触氧化池(3)和消毒池(5)之间设置有第二沉池(4)，所述消毒池(5)内部设定有特制的消毒室(13)，所述过滤中端(6)的下端安置有排水嘴(7)，所述排水嘴(7)和集水口(8)相连通，所述倒吸水管(10)和氧化池(11)内部相连通，所述双排过滤帆布(12)和单排过滤帆布(9)上端相连通，所述排水管(14)的上端和第二沉池(4)相连通，且其右端和连接外箱体(15)相连通，所述箱体(19)的上端设置有装置盖(16)，且其左右两端安置有出水口(17)和进水口(18)。
2.根据权利要求1所述的一种污水沉淀氧化池装置，其特征在于：所述过滤中端(6)为初步过滤结构，且其内部设置有多层水体过滤挡板。
3.根据权利要求1所述的一种污水沉淀氧化池装置，其特征在于：所述排水嘴(7)的下端安置有六处入水口，且两两之间等距分布。
4.根据权利要求1所述的一种污水沉淀氧化池装置，其特征在于：所述单排过滤帆布(9)和双排过滤帆布(12)均由竖向设置的过滤纱布组合而成，且其本身的结构体可拆卸。
5.根据权利要求1所述的一种污水沉淀氧化池装置，其特征在于：所述消毒室(13)内部设置有高温杀菌结构体。
说明书
一种污水沉淀氧化池装置
技术领域
本实用新型涉及污水处理新型技术领域，具体为一种污水沉淀氧化池装置。
背景技术
通过污水处理厂日常运行情况发现，污水经二级处理后进入二沉池，泥水分离后的出水口中仍含有一定浓度的COD、BOD5、TP、NH3-N、SS和油类物质等，且二沉池出水口堰四周无遮挡直接暴露在阳光下，易导致二沉池出水口堰滋生藻类，特别是在夏天藻类大量生长，其脱落后会随二沉池出水口进入后续处理单元，增加滤池负担和滤池反冲洗频率，严重影响滤池过滤性能;脱落的藻类会增加水中SS浓度，不仅严重影响紫外消毒效果，而且经消毒处理后，藻类死亡产生恶臭，严重影响出水口景观和出水口水质，也会对滤池、紫外消毒设备的安全运行带来隐患。
现有污水处理厂二沉池出水口堰除藻处理方法多数采用化学除藻方法，如投加漂白粉或消毒剂，但需增设新的药剂投加设备，增加药剂运行成本且难以实现均匀投加。人工清洗存在清洗效果差、速度慢、成本高、劳动强度大，影响出水口水质且存在安全隐患等问题。或者在污水处理厂二沉池刮泥机刮渣板上设置电动毛刷或高压水喷射装置进行清洗，虽然具有一定的除藻效果，但设备投资和运行成本高，且需经常对设备进行维护保养，采用此种工艺，只能清洗出水口堰表面部分藻类，只是景观改善，却无法减少藻类产生。
因此污水处理厂迫切需要简单、有效、无污染、设备简单、运行和管理维护成本低的二沉池出水口堰除藻方案，所以就这样的一种情况现在进行该技术层面上的设计，从而达到特有的污水处理效果。
实用新型内容
本实用新型的目的在于提供一种污水沉淀氧化池装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水沉淀氧化池装置，包括第一沉池、缺氧池、接触氧化池、第二沉池、消毒池、过滤中端、排水嘴、集水口、单排过滤帆布、倒吸水管、氧化池、双排过滤帆布、消毒室、排水管、连接外箱体、装置盖、出水口、进水口和箱体，所述第一沉池的内部设置有过滤中端、排水嘴和集水口，所述缺氧池的内部安置有单排过滤帆布，所述接触氧化池的内部设置有氧化池和双排过滤帆布，所述接触氧化池和消毒池之间设置有第二沉池，所述消毒池内部设定有特制的消毒室，所述过滤中端的下端安置有排水嘴，所述排水嘴和集水口相连通，所述倒吸水管和氧化池内部相连通，所述双排过滤帆布和单排过滤帆布上端相连通，所述排水管的上端和第二沉池相连通，且其右端和连接外箱体相连通，所述箱体的上端设置有装置盖，且其左右两端安置有出水口和进水口。
优选的，所述过滤中端为初步过滤结构，且其内部设置有多层水体过滤挡板。
优选的，所述排水嘴的下端安置有六处入水口，且两两之间等距分布。
优选的，所述单排过滤帆布和双排过滤帆布均由竖向设置的过滤纱布组合而成，且其本身的结构体可拆卸。
优选的，所述消毒室内部设置有高温杀菌结构体。
与现有技术相比，本实用新型的有益效果是：该实用新型一种污水沉淀氧化池装置，主要是考虑到现在的工业生产和人们的日常生活中产生太多的污水，需要有相应的处理设备进行后期的处理，而该沉淀氧化装置能够满足这样的需求，对污水进行净化处理，达到了很好的使用效果。
