申请日2016.03.24
公开(公告)日2016.08.03
IPC分类号C02F9/06
摘要
本实用新型公开了一种新型梯形废水处理装置，包括初级过滤池、预处理池、控制机箱、净化池和挡板，所述初级过滤池左侧连接废水接入管道，且初级过滤池内部安装有推动板，所述挡板安装在初级过滤池排污口之间，所述预处理池内部右侧壁上安装有电极板，所述控制机箱上设置有控制按钮，且控制机箱安装在动力机箱上，所述净化池内部安装有吸附板，且净化池右侧连接净水排放管道。该新型梯形废水处理装置对废水中的杂物进行过滤更加高效，并且可以将废物排出，并且对废水进行逐级处理，能够达到高效净水的目的，自动化程度更高，控制更加方便，能够将废水内杂质除尽，能够全面高效的完成净水，保证了水资源的纯净。

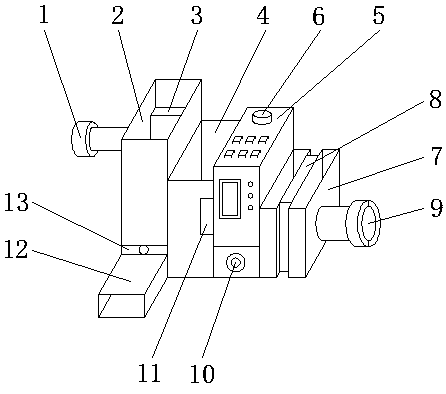

摘要附图
权利要求书
1.一种新型梯形废水处理装置，包括初级过滤池(2)、预处理池(4)、控制机箱(5)、净化池(7)和挡板(13)，其特征在于：所述初级过滤池(2)左侧连接废水接入管道(1)，且初级过滤池(2)内部安装有推动板(3)，所述挡板(13)安装在初级过滤池(2)排污口(12)之间，所述预处理池(4)内部右侧壁上安装有电极板(11)，所述控制机箱(5)上设置有控制按钮(6)，且控制机箱(5)安装在动力机箱(10)上，所述净化池(7)内部安装有吸附板(8)，且净化池(7)右侧连接净水排放管道(9)。
2.根据权利要求1所述的一种新型梯形废水处理装置，其特征在于：所述推动板(3)为网状过滤板结构，设计高度为初级过滤池(2)高度的四分之三。
3.根据权利要求1所述的一种新型梯形废水处理装置，其特征在于：所述初级过滤池(2)、预处理池(4)和净化池(7)宽度相等，但高度依次降低。
4.根据权利要求1所述的一种新型梯形废水处理装置，其特征在于：所述控制机箱(5)安装在预处理池(4)和净化池(7)之间，且高于两池的高度。
5.根据权利要求1所述的一种新型梯形废水处理装置，其特征在于：所述净化池(7)和吸附板(8)共同构成“工”形结构。
说明书
一种新型梯形废水处理装置
技术领域
本实用新型涉及一种废水处理技术领域，具体为一种新型梯形废水处理装置。
背景技术
工业废水是指工业生产过程中产生的废水、污水和废液，其中含有随水流失的工业生产用料、中间产物和产品以及生产过程中产生的污染物，随着工业的迅速发展，废水的种类和数量迅猛增加，对水体的污染也日趋广泛和严重，威胁人类的健康和安全，因此，对于保护环境来说，工业废水的处理比城市污水的处理更为重要，目前对工业废水的处理多采用组合式废水处理装置，由于工业废水的成分复杂，而多数的组合式废水处理装置基本上采用沉降、过滤等简单的处理步骤，并不能很好的处理掉废水中对人体有害的病菌及化学物质，在排放时并不能达到国家标准。
实用新型内容
本实用新型的目的在于提供一种新型梯形废水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案一种新型梯形废水处理装置，包括初级过滤池、预处理池、控制机箱、净化池和挡板，所述初级过滤池左侧连接废水接入管道，且初级过滤池内部安装有推动板，所述挡板安装在初级过滤池排污口之间，所述预处理池内部右侧壁上安装有电极板，所述控制机箱上设置有控制按钮，且控制机箱安装在动力机箱上，所述净化池内部安装有吸附板，且净化池右侧连接净水排放管道。
优选的，所述推动板为网状过滤板结构，设计高度为初级过滤池高度的四分之三。
优选的，所述初级过滤池、预处理池和净化池宽度相等，但高度依次降低。
优选的，所述控制机箱安装在预处理池和净化池之间，且高于两池的高度。
优选的，所述净化池和吸附板共同构成“工”形结构。
与现有技术相比，本实用新型的有益效果是：该新型梯形废水处理装置对废水中的杂物进行过滤更加高效，并且可以将废物排出，并且对废水进行逐级处理，能够达到高效净水的目的，自动化程度更高，控制更加方便，能够将废水内杂质除尽，能够全面高效的完成净水，保证了水资源的纯净。
