申请日2016.03.24
公开(公告)日2016.08.03
IPC分类号C02F9/08; C02F1/32
摘要
本实用新型公开了一种高效率废水消毒净化装置，包括进水盖、防水密封圈、紫外线照射器、出水口、支架、控制按钮、电源装置和电线，所述进水盖的下侧安装有进水口，所述进水口的下侧装设有输水管，且进水口通过输水管与放射管相连通，所述防水密封圈的顶端镶嵌有进水口，所述输水管的右侧端口设置有第一过滤网，所述电源装置的下侧设置有底座，且电源装置的上侧固定连接有紫外线照射器，所述底座的上侧安装有支架，且底座通过支架与输水管相连接，所述电线的左侧设置有电源装置。该高效率废水消毒净化装置，通过设置放射管为曲线结构使得废水的消毒工作效率更高，同时设置有第一过滤网和第二过滤网以保证杂质不会干扰到废水的消毒工作。

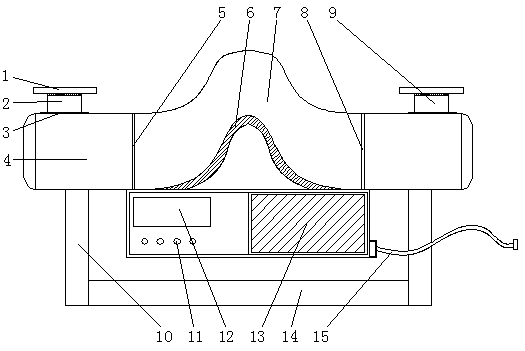

摘要附图
权利要求书
1.一种高效率废水消毒净化装置，包括进水盖(1)、防水密封圈(3)、紫外线照射器(6)、出水口(9)、支架(10)、控制按钮(11)、电源装置(13)和电线(15)，其特征在于：所述进水盖(1)的下侧安装有进水口(2)，所述进水口(2)的下侧装设有输水管(4)，且进水口(2)通过输水管(4)与放射管(7)相连通，所述防水密封圈(3)的顶端镶嵌有进水口(2)，所述输水管(4)的右侧端口设置有第一过滤网(5)，所述第一过滤网(5)的右侧设置有放射管(7)，所述紫外线照射器(6)的上侧端口安装有放射管(7)，所述放射管(7)的右侧设置有第二过滤网(8)，所述第二过滤网(8)的外围包裹有输水管(4)，所述出水口(9)的下侧装设有输水管(4)，且出水口(9)通过输水管(4)与进水口(2)相连通，所述支架(10)的顶端固定连接有输水管(4)，所述控制按钮(11)的上侧镶嵌有显示屏(12)，所述显示屏(12)的上侧装设有紫外线照射器(6)，所述电源装置(13)的下侧设置有底座(14)，且电源装置(13)的上侧固定连接有紫外线照射器(6)，所述底座(14)的上侧安装有支架(10)，且底座(14)通过支架(10)与输水管(4)相连接，所述电线(15)的左侧设置有电源装置(13)。
2.根据权利要求1所述的一种高效率废水消毒净化装置，其特征在于：所述进水盖(1)的下侧设置有螺旋槽口，且与进水口(2)相连接。
3.根据权利要求1所述的一种高效率废水消毒净化装置，其特征在于：所述放射管(7)设置为曲线结构，且内壁上设置有防辐射保护层。
4.根据权利要求1所述的一种高效率废水消毒净化装置，其特征在于：所述电源装置(13)与紫外线照射器(6)为电性输入连接。
5.根据权利要求1所述的一种高效率废水消毒净化装置，其特征在于：所述底座(14)上设置有防滑橡胶层，且无缝包裹在底座(14)的外围处。
说明书
一种高效率废水消毒净化装置
技术领域
本实用新型涉及废水处理设备技术领域，具体为一种高效率废水消毒净化装置。
背景技术
随着人们生活水平的提高，对于生活用水的使用也越来越多，而日常生活中和工厂生产中经常会产生不易处理的污水，人们在处理废水完成后需要用到消毒器来对废水进行消毒工作，以免对人们的生产生活造成危害。
目前市场上的废水消毒器多为直管式结构，消毒效果不明显，且中间没有设置过滤层，在一定程度上影响了废水消毒的效果，因此，需要创造出一种新型的废水消毒装置来解决这些问题。
实用新型内容
本实用新型的目的在于提供一种高效率废水消毒净化装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种高效率废水消毒净化装置，包括进水盖、防水密封圈、紫外线照射器、出水口、支架、控制按钮、电源装置和电线，所述进水盖的下侧安装有进水口，所述进水口的下侧装设有输水管，且进水口通过输水管与放射管相连通，所述防水密封圈的顶端镶嵌有进水口，所述输水管的右侧端口设置有第一过滤网，所述第一过滤网的右侧设置有放射管，所述紫外线照射器的上侧端口安装有放射管，所述放射管的右侧设置有第二过滤网，所述第二过滤网的外围包裹有输水管，所述出水口的下侧装设有输水管，且出水口通过输水管与进水口相连通，所述支架的顶端固定连接有输水管，所述控制按钮的上侧镶嵌有显示屏，所述显示屏的上侧装设有紫外线照射器，所述电源装置的下侧设置有底座，且电源装置的上侧固定连接有紫外线照射器，所述底座的上侧安装有支架，且底座通过支架与输水管相连接，所述电线的左侧设置有电源装置。
优选的，所述进水盖的下侧设置有螺旋槽口，且与进水口相连接。
优选的，所述放射管设置为曲线结构，且内壁上设置有防辐射保护层。
优选的，所述电源装置与紫外线照射器为电性输入连接。
优选的，所述底座上设置有防滑橡胶层，且无缝包裹在底座的外围处。
与现有技术相比，本实用新型的有益效果是：该高效率废水消毒净化装置，通过设置放射管为曲线结构使得废水的消毒工作效率更高，同时设置有第一过滤网和第二过滤网以保证杂质不会干扰到废水的消毒工作，且设备结构相对简单，使用较为便捷，清洗与维修工作相对简单。
