申请日2016.03.23
公开(公告)日2016.06.01
IPC分类号C02F11/10
摘要
本发明涉及一种用于污泥粉的流化热解装置和方法，所述流化热解装置包括：流化反应器，所述流化反应器用于对污泥粉进行无氧流化加热，得到炭粉;所述流化反应器的上端开设有出料口;加热器，所述加热器设置在所述流化反应器的底部，用于为污泥粉的流化加热提供热量;流化风机，所述流化风机通过进风管道与所述流化反应器相连。本发明通过设置流化反应器、流化风机和加热器，可将污泥粉进行流化加热，碳化时间短，效果好。

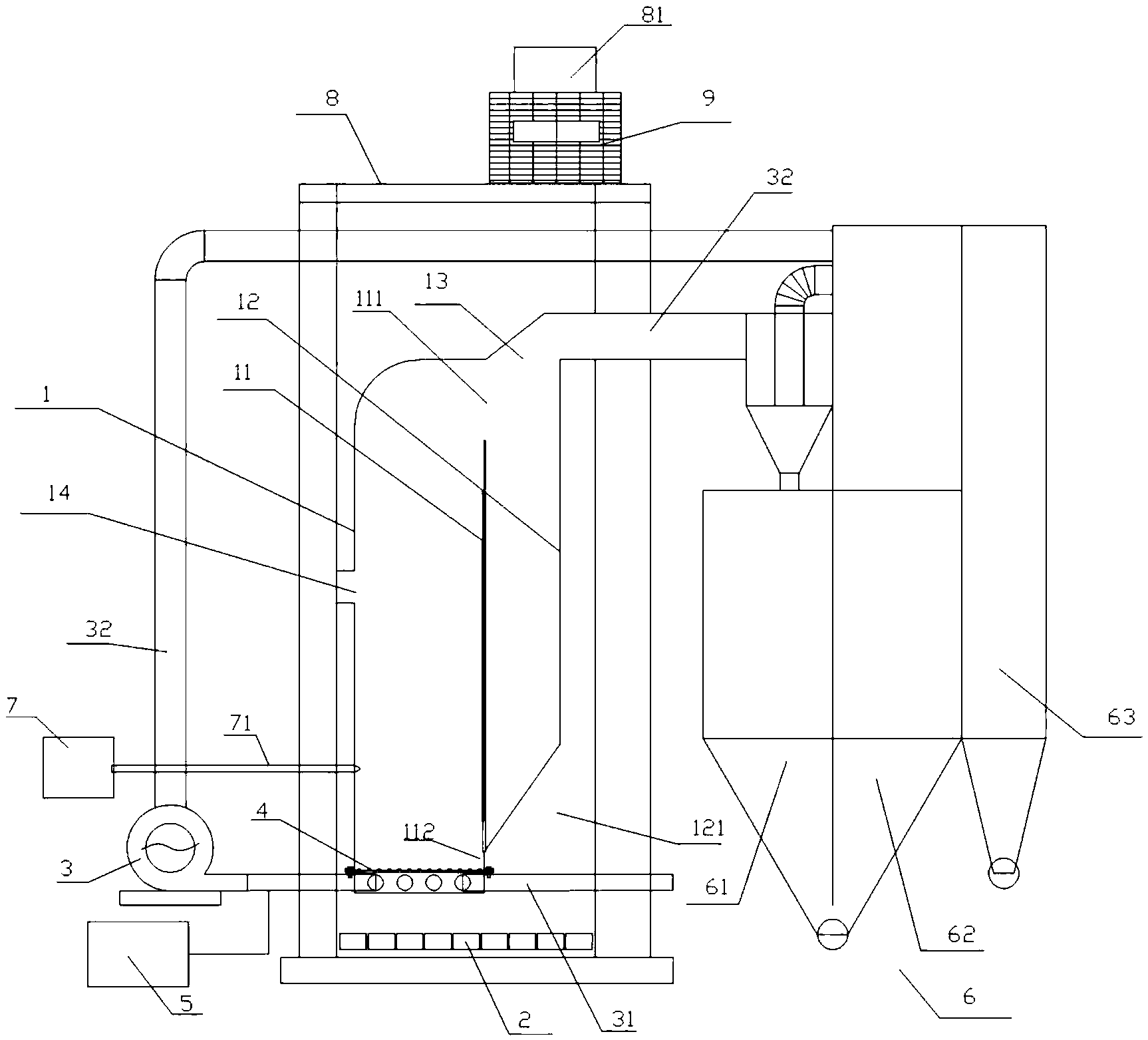

摘要附图
权利要求书
1.一种用于污泥粉的流化热解装置，其特征在于，包括：
流化反应器(1)，所述流化反应器(1)用于对污泥粉进行无氧流化加热，得到炭粉;所述流化反应器(1)的上端开设有出料口(13);
加热器(2)，所述加热器(2)设置在所述流化反应器(1)的底部，用于为污泥粉的流化加热提供热量;
流化风机(3)，所述流化风机(3)通过进风管道(31)与所述流化反应器(1)相连。
2.根据权利要求1所述一种用于污泥粉的流化热解装置，其特征在于，所述流化反应器(1)内设置有隔板(11)和挡板(12)，所述隔板(11)和挡板(12)相互平行且竖直布置在所述出料口(13)的下方，所述隔板(11)的上端与所述流化反应器(1)的上壁之间留有第一间隙(111)，其下端与所述流化反应器(1)的底壁之间留有第二间隙(112)，所述挡板(12)的下端与所述流化反应器(1)的底壁之间留有第三间隙(121)。
3.根据权利要求2所述一种用于污泥粉的流化热解装置，其特征在于，还包括保温腔(8)，所述保温腔(8)包裹在所述流化反应器(1)的外部;所述加热器(2)固定在所述保温腔(8)内部的底壁上;所述进风管道(31)穿过所述保温腔(8)的侧壁且与之固定相连，所述进风管道(31)位于所述流化反应器(1)内部的一端上设有多个气嘴(4)，多个所述气嘴(4)均匀布置在所述流化反应器(1)的侧壁与所述隔板(11)之间。
4.根据权利要求3所述一种用于污泥粉的流化热解装置，其特征在于，所述保温腔(8)的顶部设有排气管道(81)，所述排气管道(81)上安装有余热回收器(9)。
5.根据权利要求1-4任一项所述一种用于污泥粉的流化热解装置，其特征在于，还包括氮气发生装置(5)，所述氮气发生装置(5)与所述进风管道(31)相连。
6.根据权利要求5所述一种用于污泥粉的流化热解装置，其特征在于，还包括旋风分离装置(6)，所述旋风分离装置(6)通过出风管道(64)与所述流化风机(3)相连，所述旋风分离装置(6)通过循环流化管道(32)与所述出料口(13)相连。
7.根据权利要求6所述一种用于污泥粉的流化热解装置，其特征在于，所述旋风分离装置(6)包括：
初级旋风分离器(61)，所述初级旋风分离器(61)通过出风管道(64)与所述出料口(13)相连;
高效旋风除尘器(63)，所述高效旋风除尘器(63)上端通过循环流化管道(32)与所述流化风机(3)相连;
中效旋风除尘器(62)，所述中效旋风除尘器(62)设置在所述初级旋风分离器(61)与所述高效旋风除尘器(63)之间，所述中效旋风除尘器(62)通过管道与所述循环流化管道(32)相连通，所述中效旋风除尘器(62)的底部与所述初级旋风分离器(61)的底部相连通。
8.根据权利要求7所述一种用于污泥粉的流化热解装置，其特征在于，还包括气化剂添加装置(7)，所述气化剂添加装置(7)与所述余热回收器(9)相连;所述气化剂添加装置(7)上设有喷嘴(71)，所述喷嘴(71)穿过所述流化反应器(1)的外壁且用于将气化剂添加装置(7)内的气化剂喷入流化反应器(1)中。
9.一种用于污泥粉的流化热解方法，其特征在于，采用流化风机将流化反应器中的含水率10%-20%的污泥粉成为流化状态，然后通过加热器对流化后的污泥粉进行热解，得到炭粉。
10.根据权利要求9所述一种用于污泥粉的流化热解方法，其特征在于，污泥粉的流化热解在氮气环境下进行;所述污泥粉流化热解的同时，向污泥粉中加入水蒸气气化剂，使污泥粉与水蒸气气化剂均匀混合，所述污泥粉的流化热解温度为350℃-550℃。
说明书
一种用于污泥粉的流化热解装置和方法
技术领域
本发明涉及污泥处理技术领域，具体涉及一种用于污泥粉的流化热解装置和方法。
背景技术
现有的污泥处理工艺中，直接将污泥干燥成污泥粉后就直接排放，污泥粉不能循环利用，污泥粉中可能还存在其他一些有害物质，排放到环境中后，可能会造成环境的污染。
发明内容
本发明所要解决的技术问题是针对现有技术的不足，提供一种用于污泥粉的流化热解装置及方法。
本发明解决上述技术问题的技术方案如下：一种用于污泥粉的流化热解装置，包括：
流化反应器，所述流化反应器用于对污泥粉进行无氧流化加热，得到炭粉;所述流化反应器的上端开设有出料口;
加热器，所述加热器设置在所述流化反应器的底部，用于为污泥粉的流化加热提供热量;
流化风机，所述流化风机通过进风管道与所述流化反应器相连。
本发明的有益效果是：本发明通过设置流化反应器、流化风机和加热器，可将污泥粉进行流化加热，碳化时间短，效果好。
在上述技术方案的基础上，本发明还可以做如下改进。
进一步，所述流化反应器内设置有隔板和挡板，所述隔板和挡板相互平行且竖直布置在所述出料口的下方，所述隔板的上端与所述流化反应器的上壁之间留有第一间隙，其下端与所述流化反应器的底壁之间留有第二间隙，所述挡板的下端与所述流化反应器的底壁之间留有第三间隙。
采用上述进一步方案的有益效果是：通过设置挡板和隔板，且在挡板和隔板上开设第一间隙、第二间隙和第三间隙，流化反应器上部分的风速降下来以后，没有碳化好的污泥粉通过第一间隙进入隔板和挡板之间的竖直通道内，再回流到流化反应器的底部继续加热碳化，直至碳化完成。
进一步，还包括保温腔，所述保温腔包裹在所述流化反应器的外部;所述加热器固定在所述保温腔内部的底壁上;所述进风管道穿过所述保温腔的侧壁且与之固定相连，所述进风管道位于所述流化反应器内部的一端上设有多个气嘴，多个所述气嘴均匀布置在所述流化反应器的侧壁与所述隔板之间。
采用上述进一步方案的有益效果是：通过设置保温腔，可避免流化反应器内的热量流失，通过在进风管道上设置气嘴，且将气嘴布置在流化反应器侧壁与隔板之间，可将流化风机的风通过气嘴均匀吹入流化反应器中，保证了污泥粉的流化效果。
进一步，所述保温腔的顶部设有排气管道，所述排气管道上安装有余热回收器。
采用上述进一步方案的有益效果是：通过设置余热回收器，可将热量进行回收利用。
进一步，还包括氮气发生装置，所述氮气发生装置与所述进风管道相连。
采用上述进一步方案的有益效果是：通过设置氮气发生装置，可将流化反应器内充满氮气环境。
进一步，还包括旋风分离装置，所述旋风分离装置通过出风管道与所述流化风机相连，所述旋风分离装置通过循环流化管道与所述出料口相连。
采用上述进一步方案的有益效果是：通过设置旋风分离装置，有利于粒径大的炭粉在流化反应器中的循环流化加热，有利于污泥粉的有效碳化。
进一步，所述旋风分离装置包括：
初级旋风分离器，所述初级旋风分离器通过出风管道与所述出料口相连;
高效旋风除尘器，所述高效旋风除尘器上端通过循环流化管道与所述流化风机相连;
中效旋风除尘器，所述中效旋风除尘器设置在所述初级旋风分离器与所述高效旋风除尘器之间，所述中效旋风除尘器通过管道与所述循环流化管道相连通，所述中效旋风除尘器的底部与所述初级旋风分离器的底部相连通。
进一步，还包括气化剂添加装置，所述气化剂添加装置与所述余热回收器相连;所述气化剂添加装置上设有喷嘴，所述喷嘴穿过所述流化反应器的外壁且用于将气化剂添加装置内的气化剂喷入流化反应器中。
一种污泥的流化热解方法，采用流化风机将流化反应器中的含水率10%-20%的污泥粉成为流化状态，然后通过加热器对流化后的污泥粉进行热解，得到炭粉。
本发明的有益效果是：本发明通过对污泥粉进行流化加热，碳化时间短，效果好。
进一步，污泥粉的流化热解在氮气环境下进行;所述污泥粉流化热解的同时，向污泥粉中加入水蒸气气化剂，使污泥粉与水蒸气气化剂均匀混合，所述污泥粉的流化热解温度为350℃-550℃。
