申请日2016.03.24
公开(公告)日2016.10.05
IPC分类号E03F5/04; E03F5/06; E03F5/10
摘要
本实用新型公开了一种洗手间用水处理装置，包括矩形板,所述矩形板上表面设有多个圆形开口，所述矩形板下方设有锥形板，所述矩形板下表面边沿处通过多个支撑柱与锥形板上表面表边沿处固定连接，所述锥形板中心处设有圆形开口A，所述圆形开口A内设有水管，所述水管与下水道管固定连接,所述支撑柱之间通过连接柱固定连接。本实用新型的有益效果是，结构简单，实用性强。
摘要附图
权利要求书

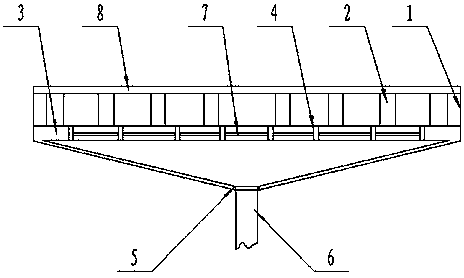

1.一种洗手间用水处理装置，包括矩形板(1),其特征在于，所述矩形板(1)上表面设有多个圆形开口(2)，所述矩形板(1)下方设有锥形板(3)，所述矩形板(1)下表面边沿处通过多个支撑柱(4)与锥形板(3)上表面表边沿处固定连接，所述锥形板(3)中心处设有圆形开口A(5)，所述圆形开口A内设有水管(6)，所述水管(6)与下水道管固定连接,所述支撑柱(4)之间通过连接柱(7)固定连接。
2.根据权利要求1所述的一种洗手间用水处理装置，其特征在于，所述连接柱(7)为弧形的铁杆。
3.根据权利要求1所述的一种洗手间用水处理装置，其特征在于，所述矩形板(1)外上表面设有渗透板(8)。
4.根据权利要求1所述的一种洗手间用水处理装置，其特征在于，所述支撑柱(4)等距离分布在矩形板(1)和锥形板(3)之间。
5.根据权利要求1所述的一种洗手间用水处理装置，其特征在于，所述锥形板(3)的锥度为30°。
说明书
一种洗手间用水处理装置
技术领域
本实用新型涉及废水处理领域，特别是一种洗手间用水处理装置。
背景技术
现在家用洗手间最大的问题就是污水处理的问题，因为洗一些东西时，总会把水弄在地面上，由于大多数洗手间是不会被阳光照射的，所以地面上的水很难自然风干，为了解决这类问题，需要一种新型装置。
实用新型内容
本实用新型的目的是为了解决上述问题，设计了一种洗手间用水处理装置。
实现上述目的本实用新型的技术方案为，一种洗手间用水处理装置，包括矩形板,所述矩形板上表面设有多个圆形开口，所述矩形板下方设有锥形板，所述矩形板下表面边沿处通过多个支撑柱与锥形板上表面表边沿处固定连接，所述锥形板中心处设有圆形开口A，所述圆形开口A内设有水管，所述水管与下水道管固定连接,所述支撑柱之间通过连接柱固定连接。
所述连接柱为弧形的铁杆。
所述矩形板外上表面设有渗透板。
所述支撑柱等距离分布在矩形板和锥形板之间。
所述锥形板的锥度为30°。
利用本实用新型的技术方案制作的洗手间用水处理装置，通过两层隔板，将水先存储在隔层之间，下方的板子为锥形，所以会将水集中在顶点，顶点处设有圆形开口，所以水会通过圆形开口流向下水道。
