申请日2016.03.24
公开(公告)日2016.09.14
IPC分类号G05B19/048
摘要
本实用新型公开了一种印染企业废水无人职守在线监测平台，包括监测模块、监控模块和远程控制模块，所述检测模块内设有的检测项目有温度、pH值、溶解氧、电导率、水硬度、COD指数、流量、水位，所述监控模块内设有企业ERP和GSM网络，所述远程控制模块内设有控制器和转换接口，所述监控模块与监测模块之间通过远程控制模块连接。本实用新型根据控制系统的分析，结合污水处理工艺和系统设计原则，提供现场直接监控和远程信息传输系统服务，是企业排污设施运转、监测、处理的一种科技手段。

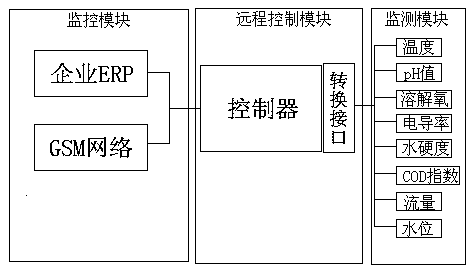

摘要附图
权利要求书
1.一种印染企业废水无人职守在线监测平台，其特征在于：包括监测模块、监控模块和远程控制模块，所述监测模块内设有的检测项目有温度、pH值、溶解氧、电导率、水硬度、COD指数、流量、水位，所述监控模块内设有企业ERP和GSM网络，所述远程控制模块内设有控制器和转换接口，所述监控模块与监测模块之间通过远程控制模块连接;
所述监测模块：完成污水处理现场的数据采集、控制功能，对污水处理设备，能够根据实时情况和控制要求，实现所控制设备的启、停，达到所要求的控制效果;
所述监控模块：对监测设备的运行状态进行实时监控，将工艺过程以直观的数据在企业ERP系统中显示出来，记录设备运行的参数，分析参数的变化趋势，实施诊断和报警，完成高级控制策略;
所述远程控制模块：将现场控制站的数据能通过电话或短信形式及时向外界报警，从而达到远程监控的目的。
2.根据权利要求1所述的印染企业废水无人职守在线监测平台，其特征在于：所述温度、pH值采用pt100温度传感器探头。
3.根据权利要求1所述的印染企业废水无人职守在线监测平台，其特征在于：所述溶解氧采用WITHFIRST YZ-8609水质溶解氧分析仪。
4.根据权利要求1所述的印染企业废水无人职守在线监测平台，其特征在于：所述电导率测定采用TDS sinomeasure SIN-TDS210高精度电导率计。
5.根据权利要求1所述的印染企业废水无人职守在线监测平台，其特征在于：所述COD指数采用HACHCODmxa在线监测仪。
6.根据权利要求1所述的印染企业废水无人职守在线监测平台，其特征在于：水位的测定采用DTP-RE CA系列高低水位报警器。
说明书
一种印染企业废水无人职守在线监测平台
技术领域
本实用新型具体涉及一种印染企业废水无人职守在线监测平台。
背景技术
印染是纺织制造业在加工过程的重要环节，同时也是行业加工、制造、工艺改进的重点支持方向之一。随着社会消费水平和消费量的不断增加，行业发展规模也是越趋扩大。总体而言，从全国范围内，规模宏大的印染印染行业的环保工作已经成为社会关注的焦点，由于行业工艺特点会产生大量重污染型的废水，因此非常迫切需要开发整套的自动化处理和监测工艺。
印染废水具有碱性大、色度高、成份复杂等特点,印染企业的污水处理池污水综合在线监测平台是企业排污的需求。
实用新型内容
实用新型目的：为了解决现有技术的不足，本实用新型提供了一种印染企业废水无人职守在线监测平台。
技术方案：一种印染企业废水无人职守在线监测平台，包括监测模块、监控模块和远程控制模块，所述监测模块内设有的检测项目有温度、pH值、溶解氧、电导率、水硬度、COD指数、流量、水位，所述监控模块内设有企业ERP和GSM网络，所述远程控制模块内设有控制器和转换接口，所述监控模块与监测模块之间通过远程控制模块连接;
所述监测模块：完成污水处理现场的数据采集、控制功能，对污水处理设备，能够根据实时情况和控制要求，实现所控制设备的启、停，达到所要求的控制效果;
所述监控模块：对监测设备的运行状态进行实时监控，将工艺过程以直观的数据在企业ERP系统中显示出来，记录设备运行的参数，分析参数的变化趋势，实施诊断和报警，完成高级控制策略;
所述远程控制模块：将现场控制站的数据能通过电话或短信形式及时向外界报警，从而达到远程监控的目的。
作为优化：所述温度、pH值采用pt100温度传感器探头。
作为优化：所述溶解氧采用 WITHFIRST YZ-8609水质溶解氧分析仪。
作为优化：所述电导率测定采用TDS sinomeasure SIN-TDS210高精度电导率计。
作为优化所述COD指数采用HACHCODmxa在线监测仪。
作为优化：所述水位测定采用DTP-RE CA系列高低水位报警器。
有益效果：本实用新型根据控制系统的分析，结合污水处理工艺和系统设计原则，提供现场直接监控和远程信息传输系统服务，是企业排污设施运转、监测、处理的一种科技手段。
