申请日2016.03.24
公开(公告)日2016.09.07
IPC分类号C02F3/08
摘要
本实用新型提出一种生物转盘的出水处理装置，采用沉淀池以及过滤装置的设置，使经过生物转盘处理后的污水可以进一步沉淀以及过滤，提高污水处理效果。该生物转盘的出水处理装置，包括设于生物转盘内的出水沉淀池，该出水沉淀池的一侧壁上设有一溢流口，溢流口内端设有至少一个出水过滤装置。

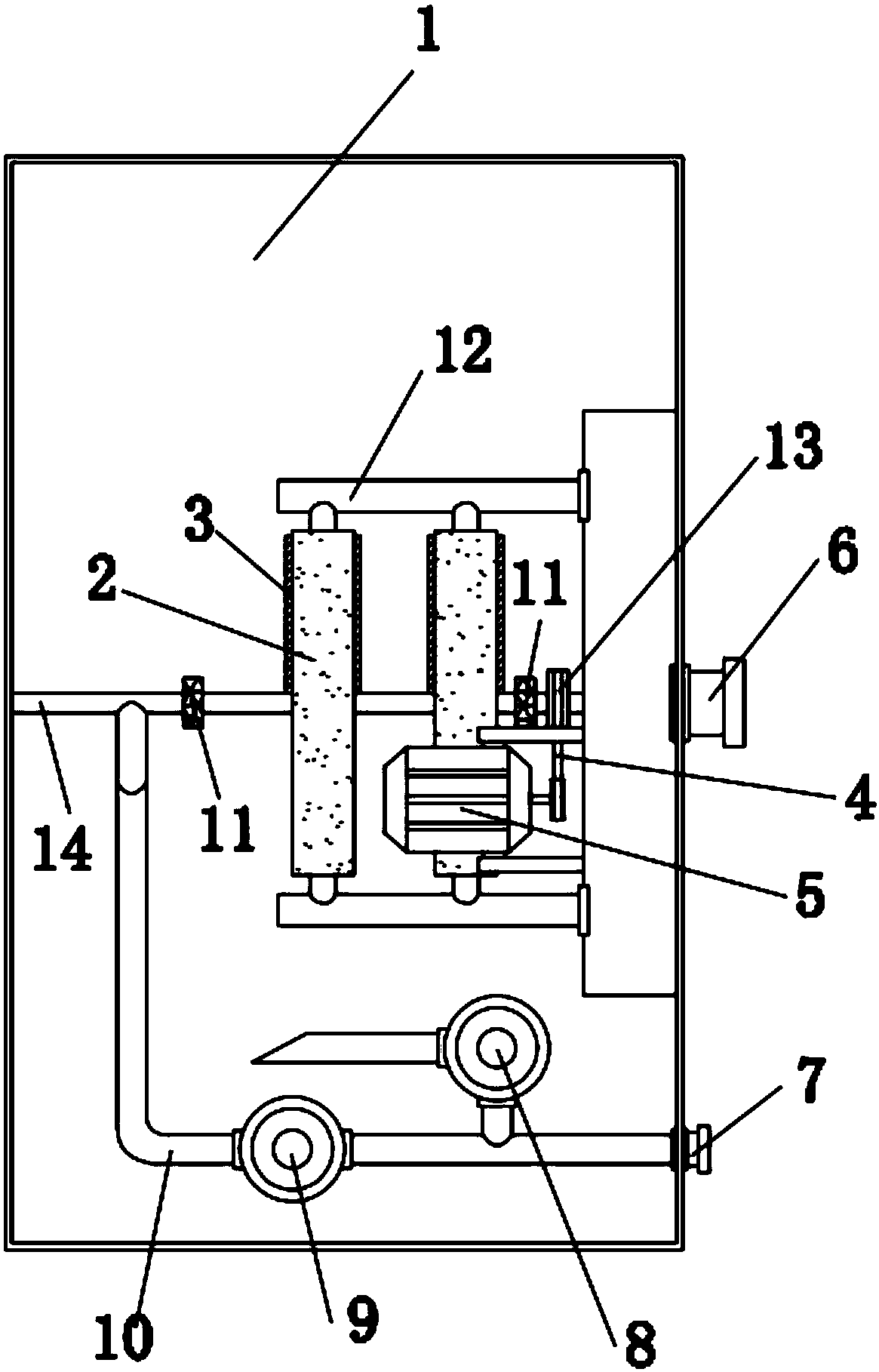

摘要附图
权利要求书
1.一种生物转盘的出水处理装置，其特征在于：包括设于生物转盘内的出水沉淀池，该出水沉淀池的一侧壁上设有一溢流口，溢流口内端设有至少一个出水过滤装置。
2.根据权利要求1所述的一种生物转盘的出水处理装置，其特征在于：所述出水过滤装置通过至少一根出水水管与所述溢流口固定连接并连通。
3.根据权利要求2所述的一种生物转盘的出水处理装置，其特征在于：还包括一水泵、一电机、设于出水沉淀池一侧壁的排污口以及设于出水过滤装置两侧面的刮污器;所述出水沉淀池底部设有轴承座，所述出水过滤装置中心设有一通孔，该通孔内设有一空心转轴，空心转轴两端设置于轴承座内，其中空心转轴一端穿过轴承座并设有链轮，链轮通过链条与电机传动连接;所述刮污器与空心转轴固定连接并连通，所述空心转轴一端通过一水管与所述水泵连通，所述水泵与所述排污口连通。
4.根据权利要求3所述的一种生物转盘的出水处理装置，其特征在于：所述出水沉淀池底部还设有一排污水泵，该排污水泵与所述排污口连通。
5.根据权利要求1所述的一种生物转盘的出水处理装置，其特征在于：所述出水过滤装置呈立体圆形，主要由纤维棉和皮质复合黏牢而成。
6.根据权利要求1所述的一种生物转盘的出水处理装置，其特征在于：所述出水过滤装置数量为两个。
说明书
一种生物转盘的出水处理装置
技术领域
本实用新型涉及生物转盘污水处理装置，尤其涉及了一种生物转盘的出水处理装置。
背景技术
目前，生物转盘在污水处理方面的应用已相当广泛，常运用于生活污水、工业污水等的治理。
传统的生物转盘可以有效对污水中的有害生物进行处理，但处理完后的污水还存在较浑浊现象，不便于直接再利用或直接排入环境。
发明内容
本实用新型提出一种生物转盘的出水处理装置，采用沉淀池以及过滤装置的设置，使经过生物转盘处理后的污水进一步沉淀过滤，提高污水处理洁净能力。
本实用新型的技术方案是这样实现的：
一种生物转盘的出水处理装置，包括设于生物转盘内的出水沉淀池，该出水沉淀池的一侧壁上设有一溢流口，溢流口内端设有至少一个出水过滤装置。
作为优选，所述出水过滤装置通过至少一根出水水管与所述溢流口固定连接并连通。
作为优选，还包括一水泵、一电机、设于出水沉淀池一侧壁的排污口以及设于出水过滤装置两侧面的刮污器;所述出水沉淀池底部设有轴承座，所述出水过滤装置中心设有一通孔，该通孔内设有一空心转轴，空心转轴两端设置于轴承座内，其中空心转轴一端穿过轴承座并设有链轮，链轮通过链条与电机传动连接;所述刮污器与空心转轴固定连接并连通，所述空心转轴一端通过一水管与所述水泵连通，所述水泵与所述排污口连通。
作为优选，所述出水沉淀池底部还设有一排污水泵，该排污水泵与所述排污口连通。
作为优选，所述出水过滤装置呈立体圆形，主要由纤维棉和皮质复合黏牢而成。
作为优选，所述出水过滤装置数量为两个。
本实用新型由于采用了以上技术方案，具有显著的技术效果：
1、采用出水沉淀池，使生物转盘处理后的污水可以进一步沉淀，提高了污水处理效果。
2、在出水沉淀池设有溢流口，并设有出水过滤装置，使生物转盘处理后的污水可以再过滤一次，提高了污水处理效果。
3、在出水过滤装置两侧面设有刮污器，当出水过滤装置表面覆盖污泥等杂质时，可以自动清洗，保持出水过滤装置时刻畅通，提高了污水处理速度。
