申请日2016.04.20
公开(公告)日2017.06.20
IPC分类号C02F9/08
摘要
本实用新型公开了一种医疗废水预处理一体机，用于医疗废水处理技术领域，包括机体，机体上设有进水口和出水口，机体内在进水口和出水口间设有废水预处理通道，废水预处理通道上沿水流方向依次设有混合装置、过滤装置、氯消毒池以及紫外线消毒池。本实用新型采用组合式一体化结构，是一种集反应、沉淀、消毒和污泥处理为一体的一体化机器，可实现以下预处理工艺：混凝→过滤截留→一级氯消毒→二级紫外消毒工艺。本实用新型通过上述技术方案具有占地面积小、投资小、运营管理便捷、运行成本低以及危险隐患小等特点。
权利要求书

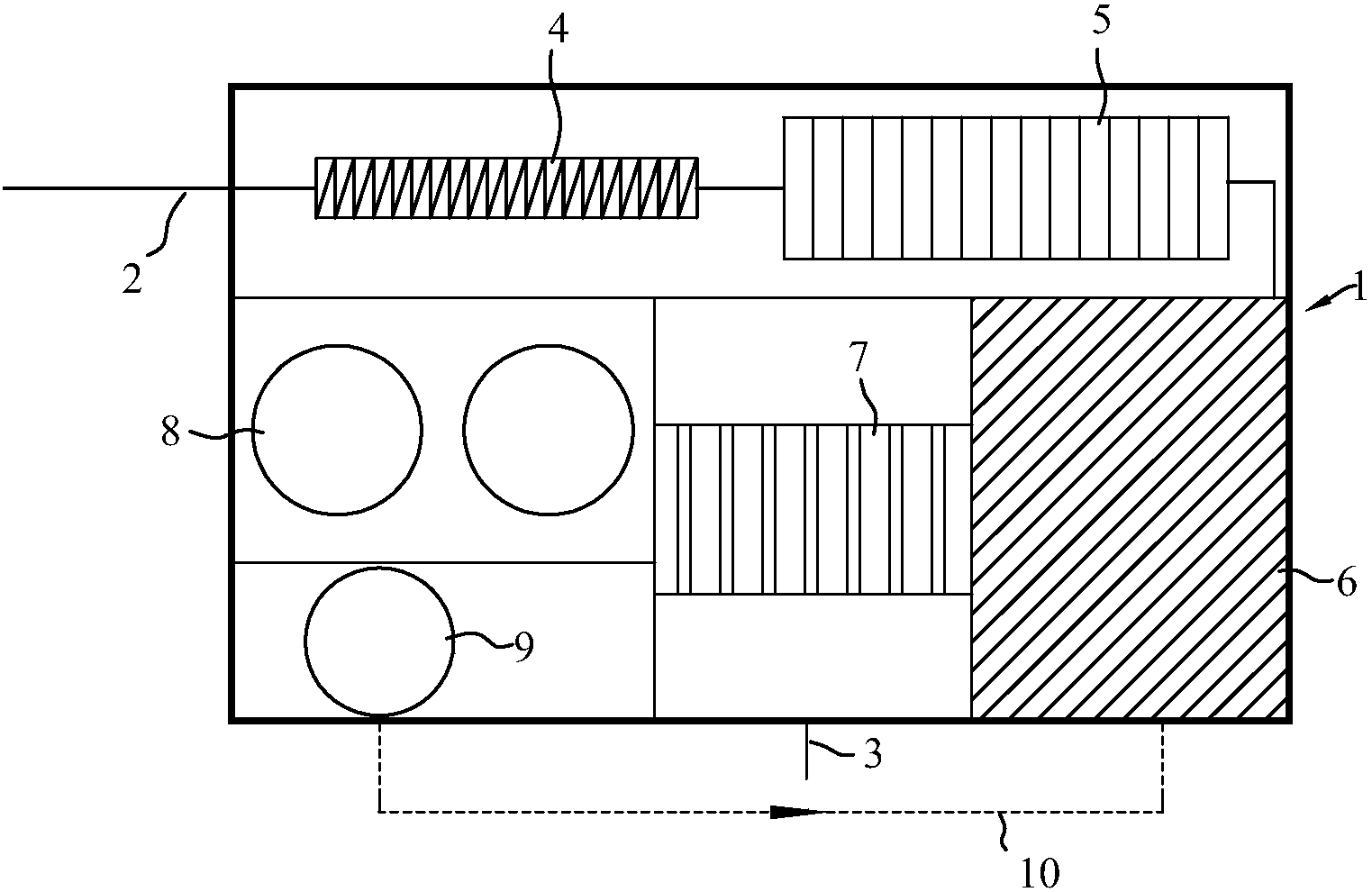

1.一种医疗废水预处理一体机，其特征在于：包括机体，机体上设有进水口和出水口，机体内在进水口和出水口间设有废水预处理通道，废水预处理通道上沿水流方向依次设有混合装置、过滤装置、氯消毒池以及紫外线消毒池，所述混合装置包括管道混合器，所述过滤装置包括板框过滤机，机体内在混合装置的一侧设有混凝剂储药罐，机体设有消毒剂储药罐，所述消毒剂储药罐通过供药管连接至氯消毒池。
说明书
一种医疗废水预处理一体机
技术领域
本实用新型用于医疗废水处理技术领域，特别是涉及一种医疗废水预处理一体机。
背景技术
目前，医院污水来源及成分复杂，危害性大，来源主要是医院的诊疗室、化验室、病房、洗衣房、X 片照相室和手术室等排放的污水。污水中含有大量的病原细菌、病毒和化学药剂，具有空间污染、急性传染和潜伏性传染的特征。如果含有病原微生物的医院污水，不经过消毒处理排放进入城市下水管道或环境水体，往往会造成水体的污染，引发各种疾病及传染病，严重危害人们的身体健康。
预处理医疗废水的传统方案采用土建结构建设，即使用原水→混凝反应池→沉淀池→消毒的工艺，处理污泥采用污泥浓缩池，浓缩后用吸粪车外运处理。
存在缺点：①占地面积大，投资大，建设时间长;
②运营管理复杂，需专员管理;
③污泥无干化处理，直接浓缩污泥外运成本高，危险隐患大。
实用新型内容
为解决上述问题，本实用新型提供一种集反应、沉淀、消毒和污泥处理为一体的医疗废水预处理一体机，其具有占地面积小、投资小、运营管理便捷、运行成本低以及危险隐患小等特点。
本实用新型解决其技术问题所采用的技术方案是：一种医疗废水预处理一体机，包括机体，机体上设有进水口和出水口，机体内在进水口和出水口间设有废水预处理通道，废水预处理通道上沿水流方向依次设有混合装置、过滤装置、氯消毒池以及紫外线消毒池。
进一步作为本实用新型技术方案的改进，所述混合装置包括管道混合器。
进一步作为本实用新型技术方案的改进，机体内在混合装置的一侧设有混凝剂储药罐。
进一步作为本实用新型技术方案的改进，所述过滤装置包括板框过滤机。
进一步作为本实用新型技术方案的改进，机体设有消毒剂储药罐，所述消毒剂储药罐通过供药管连接至氯消毒池。
本实用新型的有益效果：本实用新型采用组合式一体化结构，是一种集反应、沉淀、消毒和污泥处理为一体的一体化机器，可实现以下预处理工艺：混凝→过滤截留→一级氯消毒→二级紫外消毒工艺。本实用新型通过上述技术方案具有占地面积小、投资小、运营管理便捷、运行成本低以及危险隐患小等特点。
