申请日2016.03.24
公开(公告)日2016.09.07
IPC分类号B01D29/03; B01D29/86; B01D29/68
摘要
本实用新型公开了一种重力筛分式污泥固液筛分装置，其属于环保设备领域，其包括处理罐、驱动电机和搅拌器，所述的驱动电机设置在处理罐上方，所述的驱动电机的输出轴与搅拌器相连，所述的搅拌器吊在处理罐内部，在处理罐的中间位置设有水平的滤网，滤网将处理罐内腔分隔为上半部分和下半部分，处理罐内腔的上半部分与处理罐内腔的下半部分之间仅可以通过滤网的网孔连通，搅拌器位于滤网上方，位于处理罐上半部分的处理罐上接有输泥管道，位于处理罐底部接有输水管道，可以实现收集的水资源的二次利用，成本较低，可以在现有设备上进行升级改造，具有良好的固液分离效果。
摘要附图
权利要求书

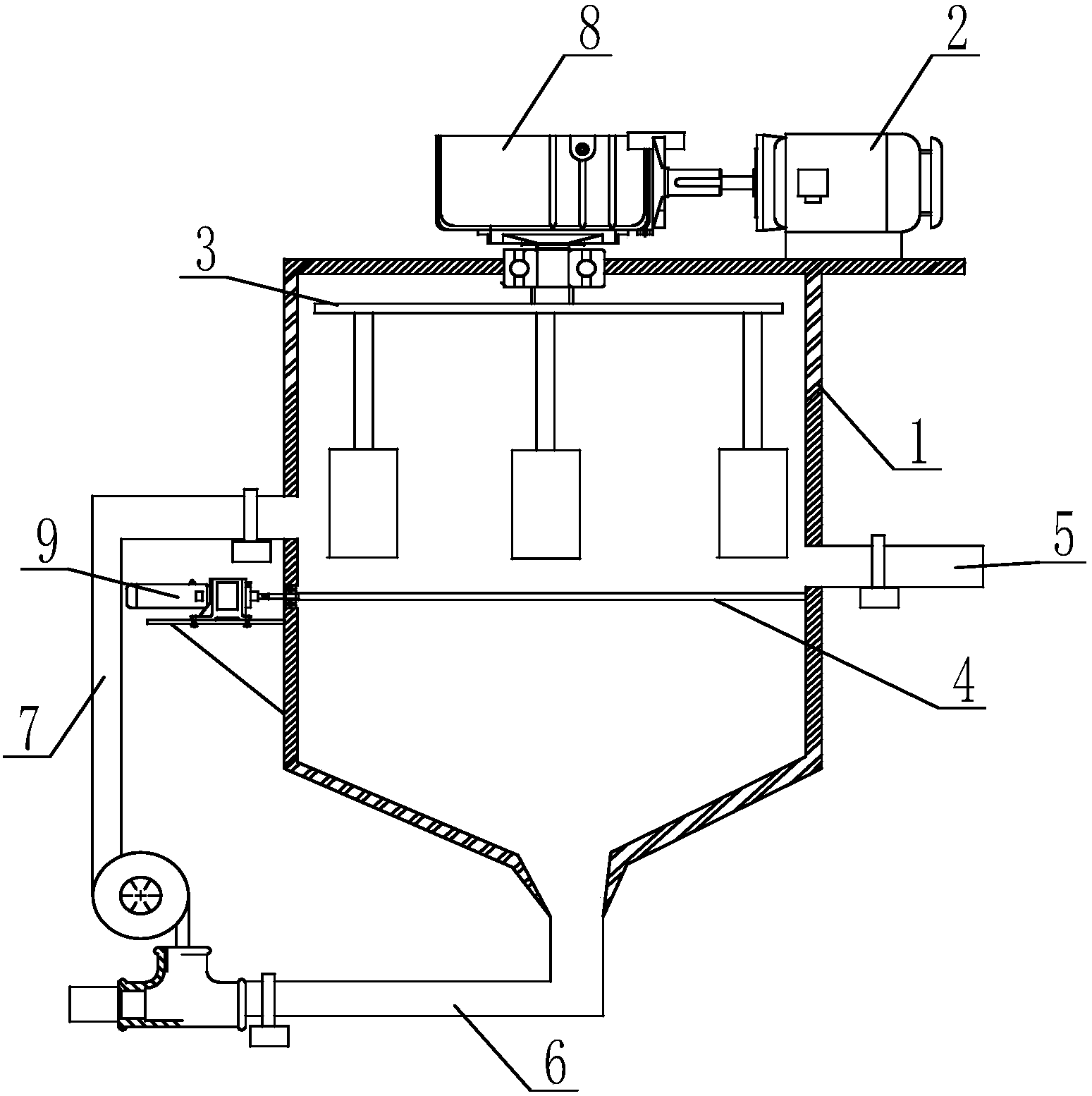

1.一种重力筛分式污泥固液筛分装置，其特征在于：包括处理罐(1)、驱动电机(2)、搅拌器(3)、冲洗泵和翻转电机(9)，所述的驱动电机(2)设置在处理罐(1)上方，所述的驱动电机(2)的输出轴与搅拌器(3)相连，所述的搅拌器(3)吊在处理罐(1)内部，在处理罐(1)的中间位置设有水平的滤网(4)，滤网(4)将处理罐(1)内腔分隔为上半部分和下半部分，处理罐(1)内腔的上半部分与处理罐(1)内腔的下半部分之间仅可以通过滤网(4)的网孔连通，搅拌器(3)位于滤网(4)上方，位于处理罐(1)上半部分的处理罐(1)上接有输泥管道(5)，位于处理罐(1)底部接有输水管道(6);翻转电机(9)设置在处理罐(1)的外壁上，翻转电机(9)的转轴穿过处理罐(1)的外壁，滤网(4)枢接在处理罐(1)的内腔中，翻转电机(9)的转轴与滤网(4)的枢轴相连接;冲洗泵的抽水端口通过抽水管与输水管道(6)连通，冲洗泵的输水端口通过冲洗水管(7)与处理罐(1)上半部分的罐身相连通。
2.根据权利要求1所述的一种重力筛分式污泥固液筛分装置，其特征在于：还包括减速机(8)，减速机(8)位于处理罐(1)上方，减速机(8)的输入轴与驱动电机的输出轴相连，减速机(8)的输出轴由处理罐(1)上表面中央延伸至处理罐(1)内腔中，所述的搅拌器(3)配装在减速机(8)的输出轴上。
3.根据权利要求2所述的一种重力筛分式污泥固液筛分装置，其特征在于：所述的处理罐(1)、减速器的输出轴、搅拌器(3)同轴。
4.根据权利要求1所述的一种重力筛分式污泥固液筛分装置，其特征在于：所述处理罐(1)底部为渐变缩小的锥形，缩口端与输水管 道(6)接通。
5.根据权利要求1所述的一种重力筛分式污泥固液筛分装置，其特征在于：在输泥管道(5)、输水管道(6)和冲洗水管(7)上都接有电磁阀。
6.根据权利要求1所述的一种重力筛分式污泥固液筛分装置，其特征在于：所述的搅拌器(3)包括作为连接的连接盘(3a)，在连接盘(3a)下设有多个等径向均分的搅拌叶片(3b)，搅拌叶片(3b)的延伸方向与连接盘(3a)的下表面相垂直。
说明书
一种重力筛分式污泥固液筛分装置
技术领域
本实用新型涉及分离装置领域中的一种重力筛分式污泥固液筛分装置。
背景技术
近年来，作为从污水处理厂排出的污水污泥等的污泥处理，提出了通过直接向水泥熟料烧成炉注入污水污泥饼来实现水泥原料化的技术，并使该技术实用化。该技术通过由卡车(货车)等搬入已处理为水分80%左右的污水脱水污泥(含水污泥)，并用压力泵直接投入到作为水泥熟料烧成炉的水泥窑中，用高温加热，从而使水分以及可燃成分蒸发并燃烧，使无机类成分的灰与水泥原料一同烧结成作为水泥半成品的熟料，此种处理技术干燥处理后的污泥由于含水率低，相对稳定，微生物和病菌的含量也大大减少，可用作肥料或者燃料使用，化废为宝可以大大提高资源利用率，但现有的污泥处理装置一般都是直接焚烧，转化效率低，故在焚烧之前如何对设备进行脱水预处理也是一个重要问题。
实用新型内容
实用新型目的，本实用新型要解决的问题在于提供了一种重力筛分式污泥固液筛分装置，具备固液筛分功能，可以大大减少污泥的含水率，利用重力对污泥进行筛分并使用筛分出来的水对滤网进行冲刷，可以大大提高脱水效率并且保证水资源的循环使用提高水的利用率。
本实用新型所要解决的问题是由以下技术方案实现的：
一种重力筛分式污泥固液筛分装置，其包括处理罐、驱动电机和搅拌器，所述的驱动电机设置在处理罐上方，所述的驱动电机的输出轴与搅拌器相连，所述的搅拌器吊在处理罐内部，在处理罐的中间位置设有水平的滤网，滤网将处理罐内腔分隔为上半部分和下半部分，处理罐内腔的上半部分与处理罐内腔的下半部分之间仅可以通过滤网的网孔连通，搅拌器位于滤网上方，位于处理罐上半部分的处理罐上接有输泥管道，位于处理罐底部接有输水管道。
进一步的，还包括减速机，减速机位于处理罐上方，减速机的输入轴与驱动电机的输出轴相连，减速机的输出轴由处理罐上表面中央延伸至处理罐内腔中，所述的搅拌器配装在减速机的输出轴上。
进一步的，所述的处理罐、减速器的输出轴、搅拌器同轴。
进一步的，所述处理罐底部为渐变缩小的锥形，缩口与输水管道接通。
进一步的，还包括冲洗泵，冲洗泵的抽水端口通过抽水管与输水管道连通，冲洗泵的输水端口通过冲洗水管与处理罐上半部分的罐身相连通。
进一步的，在输泥管道、输水管道和冲洗水管上都接有电磁阀。
进一步的，所述的搅拌器包括作为连接的连接盘，在连接盘下设有多个等径向均分的搅拌叶片，搅拌叶片的延伸方向与连接盘的下表面相垂直。
进一步的，还包括翻转电机，该翻转电机设置在处理罐的外壁上，翻转电机的转轴穿过处理罐的外壁，滤网枢接在处理罐的内腔中，翻转电机的转轴与滤网的枢轴相连接。
本实用新型相对于现有而言具有的有益效果：
通过水平的滤网过滤污泥，使得污水自然降落，降低能耗，并且如此的处理方式在缓慢的环境下，脱水率较好，能耗交底。
使用脱水后收集的水资源冲刷内腔及筛孔水资源的利用率较高。
采用锥形的罐体可以使得降落的污水全部收集在罐体内壁上只有极少的残留，提高了处理罐的寿命。
