申请日2016.04.01
公开(公告)日2016.08.24
IPC分类号C02F1/36
摘要
本实用新型涉及一种环境保护工程机械领域，具体涉及一种超声波处理油田污水试验用压力模拟装置，其包括外部水槽;安装于外部水槽内底面的支架，安装在支架上的模拟装置主体，焊接在模拟装置主体上的进水管、压力表以及排气管，焊接于模拟装置主体一端部的密封法兰，安装于密封法兰上的密封头和连接接头;连接接头的两端分别连接超声波仪器和供电系统。本实用新型为超声波处理污水试验提供必要的装置，推动实验进程;该装置可准确模拟实验时压力，结构简单，成本低，操作流程简单，适用于小型实验。
权利要求书
1.一种超声波处理油田污水试验用压力模拟装置，其特征在于：包括外部水槽;安装于外部水槽内底面的支架，安装在支架上的模拟装置主体，焊接在模拟装置主体上的进水管、压力表以及排气管，焊接于模拟装置主体一端部的密封法兰，安装于密封法兰上的密封头和连接接头;连接接头的两端分别连接超声波仪器和供电系统。
2.根据权利要求1的超声波处理油田污水试验用压力模拟装置，其特征在于：外部水槽是由钢板焊接而成的且顶面敞口的箱体结构;箱体结构的一侧面开设一通孔，该通孔与模拟装置主体密封焊接。
3.根据权利要求2的超声波处理油田污水试验用压力模拟装置，其特征在于：通孔的直径为118mm。
4.根据权利要求2的超声波处理油田污水试验用压力模拟装置，其特征在于：箱体结构的长度为3.8m，宽度为0.6m，高度为0.5m。
5.根据权利要求1的超声波处理油田污水试验用压力模拟装置，其特征在于：支架包括左支架和右支架，左支架的高度小于右支架的高度，左支架和右支架上安装模拟装置主体。
6.根据权利要求1的超声波处理油田污水试验用压力模拟装置，其特征在于：模拟装置主体为一钢管体，钢管体具有第一端和第二端，第一端穿出外部水槽的一侧面后焊接密封法兰，第二端焊接一钢板;钢管体上表面上开设三个通孔，三个通孔分别连接排气管，压力表，以及进水管。
7.根据权利要求1的超声波处理油田污水试验用压力模拟装置，其特征在于：进水管上安装可承受90MPa的开关阀门。
说明书
一种超声波处理油田污水试验用压力模拟装置
技术领域
本实用新型涉及一种环境保护工程机械领域，具体涉及一种超声波处理油田污水试验用压力模拟装置。
背景技术
在我们的生活和生产过程中，会产生大量的生活和工业污水。如果对这些污水没有经过有效的处理就直接排放，势必会对资源环境造成污染和破坏，因此，必须要对其进行系统有效地处理。目前，超声波水处理技术属于新兴技术，国内用超声波进行水处理大多还停留在实验阶段，但各实验装置成本高，操作复杂，不适用于小型验证实验。
实用新型内容
本实用新型针对上述问题，提出了一种超声波处理油田污水试验用压力模拟装置，此装置操作成本低，操作流程简单，适用于小型验证实验。
为实现上述技术目的，本实用新型采用如下技术方案予以实现。

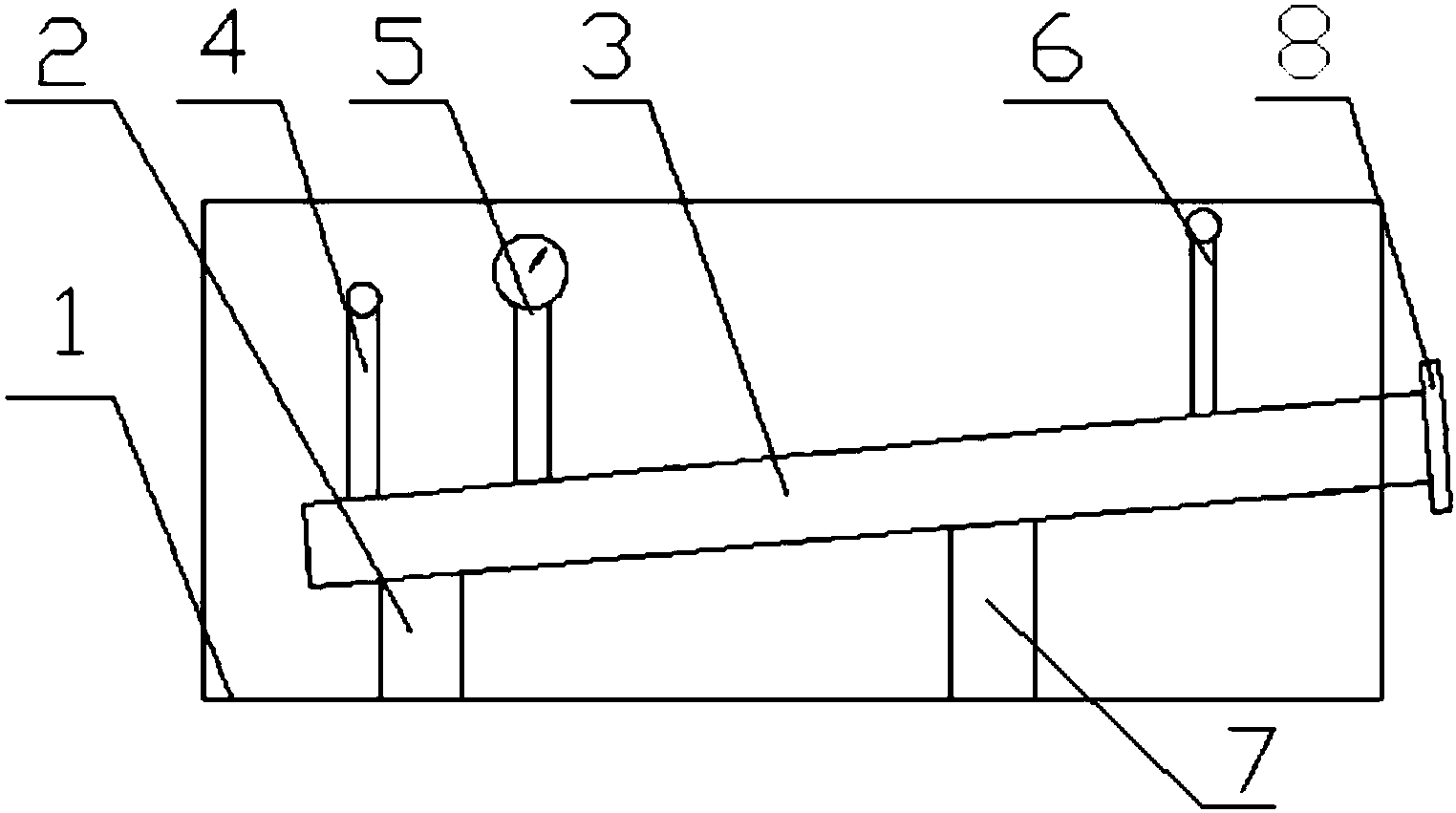

一种超声波处理油田污水试验用压力模拟装置，包括外部水槽;安装于外部水槽内底面的支架，安装在支架上的模拟装置主体，焊接在模拟装置主体上的进水管、压力表以及排气管，焊接于模拟装置主体一端部的密封法兰，安装于密封法兰上的密封头和连接接头;连接接头的两端分别连接超声波仪器和供电系统。
作为优选的，外部水槽是由钢板焊接而成的且顶面敞口的箱体结构;箱体结构的一侧面开设一通孔，该通孔与模拟装置主体密封焊接。
作为优选的，通孔的直径为118mm。
作为优选的，箱体结构的长度为3.8m，宽度为0.6m，高度为0.5m。
作为优选地，支架包括左支架和右支架，左支架的高度小于右支架的高度，左支架和右支架上安装模拟装置主体。
作为优选地，模拟装置主体为一钢管体，钢管体具有第一端和第二端，第一端穿出外部水槽的一侧面后焊接密封法兰，第二端焊接一钢板;钢管体上表面上开设三个通孔，三个通孔分别连接排气管，压力表，以及进水管。
作为优选地，进水管上安装可承受90Mpa的开关阀门。
本实用新型的有益效果：本实用新型提供一种超声波处理污水用压力模拟装置，该装置可准确模拟实验时压力，结构简单，成本低，操作流程简单，适用于小型实验。
