申请日2016.03.22
公开(公告)日2016.07.13
IPC分类号C02F1/40
摘要
本发明涉及除污装置的技术领域，特别是涉及一种专为油性污水处理的转鼓格栅除污机，本发明的转鼓格栅除污机可方便进行斜度调节;包括栅筐、减速机、螺旋输送器和外壳，螺旋输送器安装在外壳的底端，减速机安装在外壳的顶端，并且螺旋输送器穿过外壳后安装在减速机的输出端，螺旋输送器的底端插入至栅筐中;还包括底座、控制电机、丝杠、套管和支撑柱，丝杠安装在控制电机的输出端，套管的顶端与栅筐底端可旋转连接，套管的底端设置有带有内螺纹的螺纹槽，丝杠的顶端插入并螺装至套管的螺纹槽内，支撑柱的顶端与栅筐可旋转连接，支撑柱的底端与底座连接在一起。

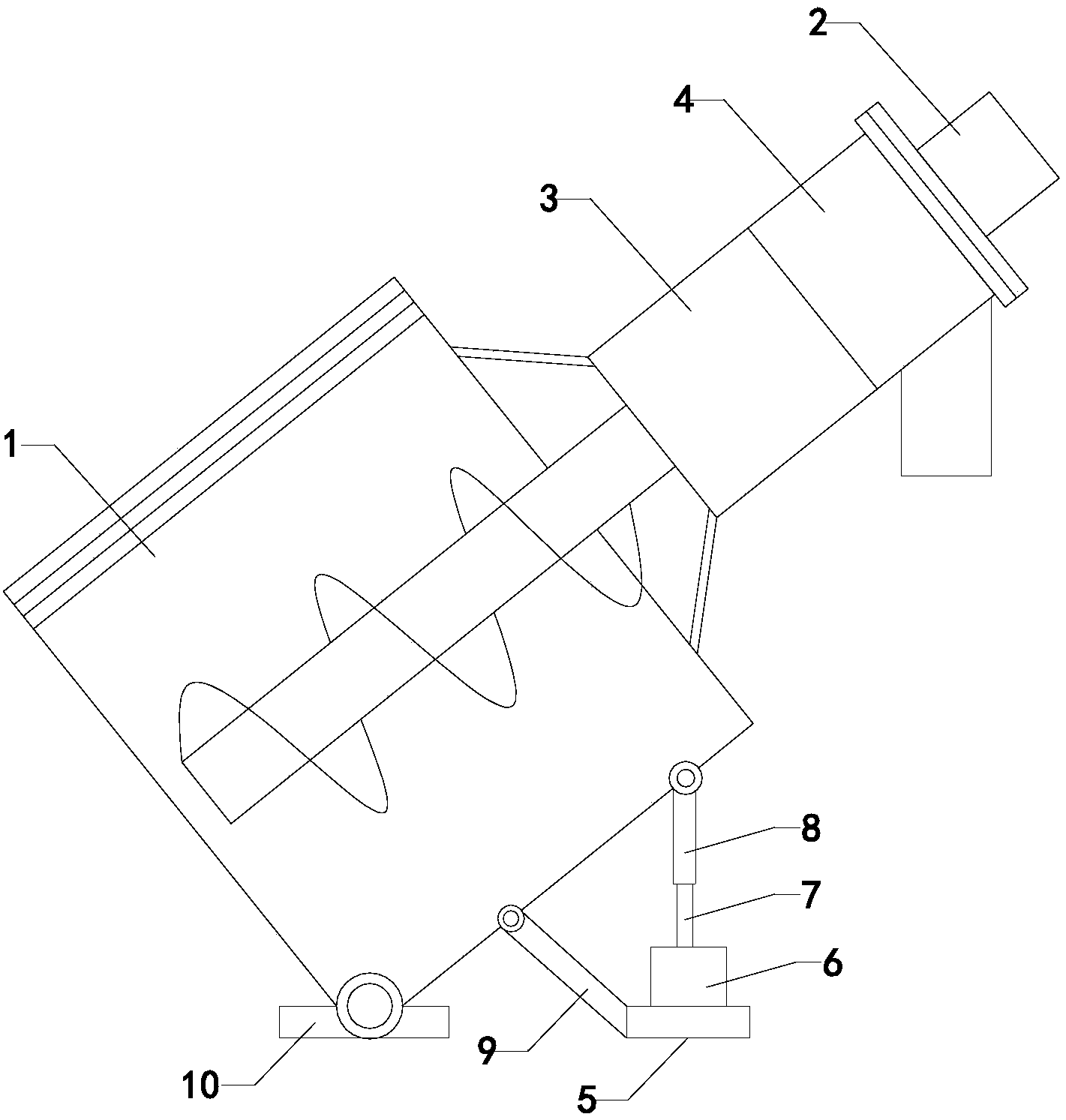

摘要附图
权利要求书
1.一种专为油性污水处理的转鼓格栅除污机，包括栅筐、减速机、螺旋输送器和外壳，螺旋输送器安装在外壳的底端，减速机安装在外壳的顶端，并且螺旋输送器穿过外壳后安装在减速机的输出端，螺旋输送器的底端插入至栅筐中;其特征在于，还包括底座、控制电机、丝杠、套管和支撑柱，所述控制电机安装在底座上，所述丝杠安装在控制电机的输出端，所述套管的顶端与栅筐底端可旋转连接，所述套管的底端设置有带有内螺纹的螺纹槽，所述丝杠的顶端插入并螺装至所述套管的螺纹槽内，所述支撑柱的顶端与栅筐可旋转连接，所述支撑柱的底端与底座连接在一起。
2.如权利要求1所述的一种专为油性污水处理的转鼓格栅除污机，其特征在于，还包括支撑座，所述栅筐的底端可旋转安装在所述支撑座上。
3.如权利要求2所述的一种专为油性污水处理的转鼓格栅除污机，其特征在于，所述套管的顶端与栅筐底端可通过转轴连接，所述支撑柱的顶端与栅筐通过转轴连接，所述栅筐的底端通过转轴安装在所述支撑座上。
说明书
一种专为油性污水处理的转鼓格栅除污机
技术领域
本发明涉及除污装置的技术领域，特别是涉及一种专为油性污水处理的转鼓格栅除污机。
背景技术
众所周知，转鼓格栅除污机是一种主要用于废水中进行污泥、杂质、油污处理的装置，广泛应用于各个领域，本发明主要针对油污进行处理的转鼓格栅除污机进行阐述和说明;现有的专为油性污水处理的转鼓格栅除污机包括栅筐、减速机、螺旋输送器和外壳，螺旋输送器安装在外壳的底端，减速机安装在外壳的顶端，并且螺旋输送器穿过外壳后安装在减速机的输出端，螺旋输送器的底端插入至栅筐中;这种转鼓格栅除污机使用中发现，其斜度为固定模式，不能按照环境要求调节，从而导致其适应能力较差。
发明内容
为解决上述技术问题，本发明提供一种可方便进行斜度调节的专为油性污水处理的转鼓格栅除污机。
本发明的一种专为油性污水处理的转鼓格栅除污机，包括栅筐、减速机、螺旋输送器和外壳，螺旋输送器安装在外壳的底端，减速机安装在外壳的顶端，并且螺旋输送器穿过外壳后安装在减速机的输出端，螺旋输送器的底端插入至栅筐中;还包括底座、控制电机、丝杠、套管和支撑柱，所述控制电机安装在底座上，所述丝杠安装在控制电机的输出端，所述套管的顶端与栅筐底端可旋转连接，所述套管的底端设置有带有内螺纹的螺纹槽，所述丝杠的顶端插入并螺装至所述套管的螺纹槽内，所述支撑柱的顶端与栅筐可旋转连接，所述支撑柱的底端与底座连接在一起。
本发明的一种专为油性污水处理的转鼓格栅除污机，还包括支撑座，所述栅筐的底端可旋转安装在所述支撑座上。
本发明的一种专为油性污水处理的转鼓格栅除污机，所述套管的顶端与栅筐底端可通过转轴连接，所述支撑柱的顶端与栅筐通过转轴连接，所述栅筐的底端通过转轴安装在所述支撑座上。
与现有技术相比本发明的有益效果为：通过上述设置，可以通过电机的旋转带动丝杠的同时带动套管向上运动，从而完成整体斜度调节，简单实用，适应能力强。
