申请日2016.03.21
公开(公告)日2016.08.17
IPC分类号C02F9/02
摘要
本实用新型公开了一种循环式工业废水净化装置，它包括本体，所述本体包括储液箱、导管、喷淋管和第一过滤层。所述本体上方设置有储液箱;所述储液箱顶部设置有多个进水口;所述储液箱下方设置的导管和本体内部设置的喷淋管相连接;所述喷淋管下方设置有第一过滤层;所述本体内部垂直设置有多个分隔板;且所述第一过滤层下方设置有第二过滤层;所述第二过滤层下方设置有第三过滤层;所述第三过滤层下方设置有一层吸附层;所述本体下方设置有水箱;且所述水箱两侧分别设置有导管和储液箱相连接。本实用新型具有结构设计合理、净化效果好和使用方便等优点。

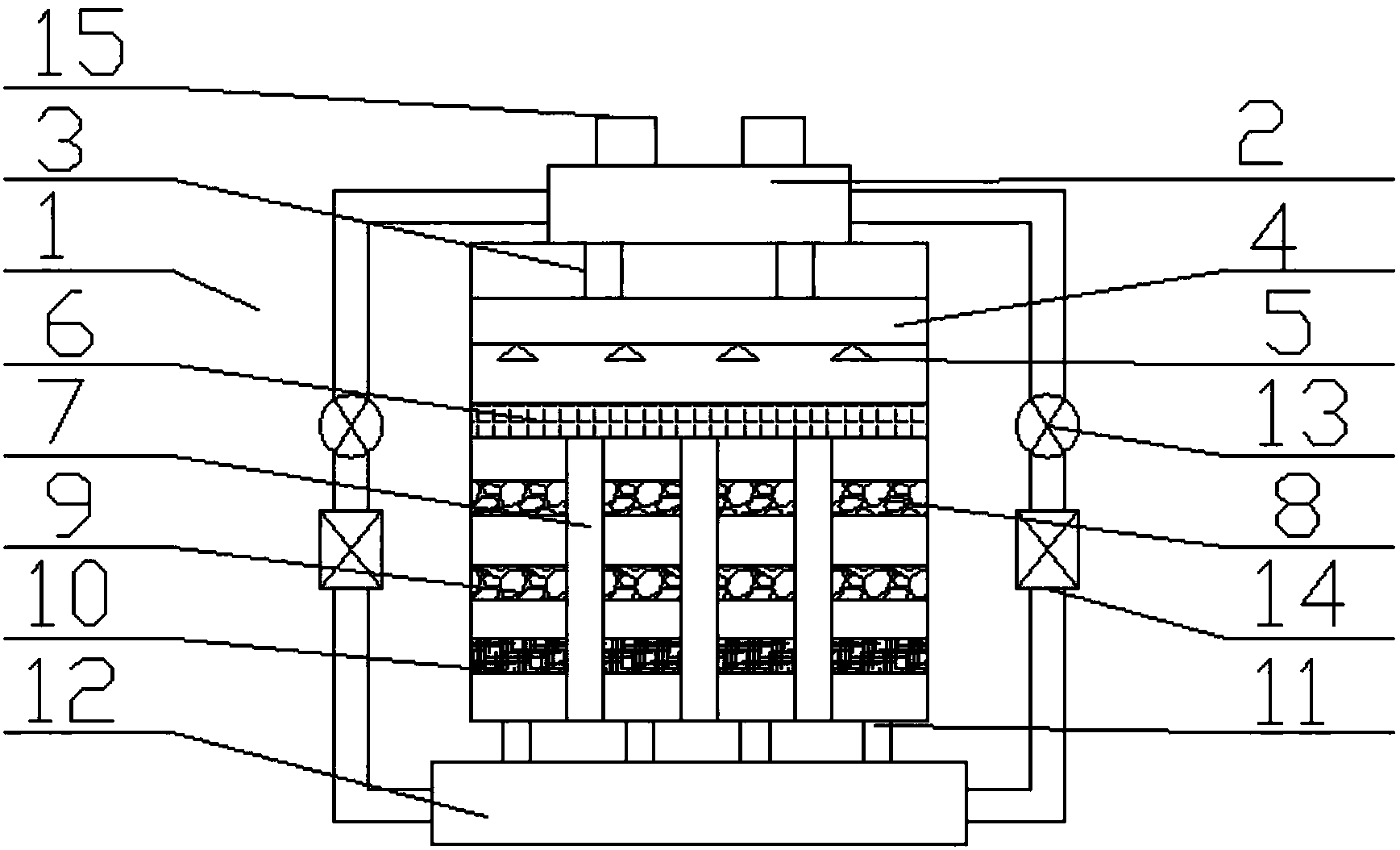

摘要附图
权利要求书
1.一种循环式工业废水净化装置，它包括本体，所述本体包括储液箱、导管、喷淋管和第一过滤层，其特征在于：所述本体上方设置有储液箱;所述储液箱顶部设置有多个进水口;所述储液箱下方设置的导管和本体内部设置的喷淋管相连接;所述喷淋管下方设置有第一过滤层;所述本体内部垂直设置有多个分隔板;且所述第一过滤层下方设置有第二过滤层;所述第二过滤层下方设置有第三过滤层;所述第三过滤层下方设置有一层吸附层;所述本体下方设置有水箱;且所述水箱两侧分别设置有导管和储液箱相连接。
2.根据权利要求1所述的一种循环式工业废水净化装置，其特征在于：所述喷淋管表面设置有多个喷淋头。
3.根据权利要求1所述的一种循环式工业废水净化装置，其特征在于：所述水箱和储液箱之间连接的导管表面设置有抽水机和阀门。
4.根据权利要求1所述的一种循环式工业废水净化装置，其特征在于：所述本体和水箱之间设置有多个出水管。
5.根据权利要求1所述的一种循环式工业废水净化装置，其特征在于：所述吸附层为颗粒状活性炭结构填充而成。
说明书
一种循环式工业废水净化装置
技术领域
本实用新型涉及一种净化装置，尤其涉及一种循环式工业废水净化装置。
背景技术
目前，随着科学技术的发展，工业和煤矿业等领域都在快速发展，而这些领域在加工过程中，往往会产生大量的工业废水，废水中包含大量的固体杂质以及有害的化学物质，这些工业废水如果未经处理直接排放到大自然中，往往会造成环境的污染，会给生态环境带来很大的灾害，但是现有的废水净化装置因其结构设计不合理，在处理废水的过程中并不能达到净化废水的目的，给人们带来很大的困扰。
实用新型内容
为了克服上述现有技术的缺陷，本实用新型的目的是提供一种循环式工业废水净化装置。
本实用新型是采取以下技术方案来实现的：一种循环式工业废水净化装置，它包括本体，所述本体包括储液箱、导管、喷淋管和第一过滤层，所述本体上方设置有储液箱;所述储液箱顶部设置有多个进水口;所述储液箱下方设置的导管和本体内部设置的喷淋管相连接;所述喷淋管下方设置有第一过滤层;所述本体内部垂直设置有多个分隔板;且所述第一过滤层下方设置有第二过滤层;所述第二过滤层下方设置有第三过滤层;所述第三过滤层下方设置有一层吸附层;所述本体下方设置有水箱;且所述水箱两侧分别设置有导管和储液箱相连接。
上述的一种循环式工业废水净化装置，所述喷淋管表面设置有多个喷淋头。
上述的一种循环式工业废水净化装置，所述水箱和储液箱之间连接的导管表面设置有抽水机和阀门。
上述的一种循环式工业废水净化装置，所述本体和水箱之间设置有多个出水管。
上述的一种循环式工业废水净化装置，所述吸附层为颗粒状活性炭结构填充而成。
综上所述本实用新型具有以下有益效果：本实用新型具有结构设计合理、净化效果好和使用方便等优点，所述第一过滤层、第二过滤层和第三过滤层相互配合，分层对液体进行过滤处理，可以及时过滤出废水中的有害物质，使废水得到充分的净化，大大提高了废水的净化效果，降低了企业成本。
