申请日2016.02.29
公开(公告)日2016.07.27
IPC分类号C02F9/04
摘要
本实用新型涉及一种废水深度处理装置，包括一级处理装置和二级处理装置，一级处理装置由隔油池、调节池、反应池、回调池、隔膜压滤机、氧化池组成;主要是二级处理装置采用多层过滤器，该多层过滤器由PP板壳体和多层过滤填料组成，多层过滤填料的材料分别为砾石、粗石英砂、细石英砂、活性炭，四种过滤填料自下而上依次放置在PP板壳体内，在相邻两种过滤填料之间设置多孔过滤软板;PP板壳体底部侧面设有污水进口，PP板壳体上端面设有排放口。其二级处理装置可以移动安装、工业化批量生产，具有安装方便、占地面积小、技术简单、费用低廉等优点。适用于日处理量为1～100吨的中小型生活废水及工业废水的处理装置。

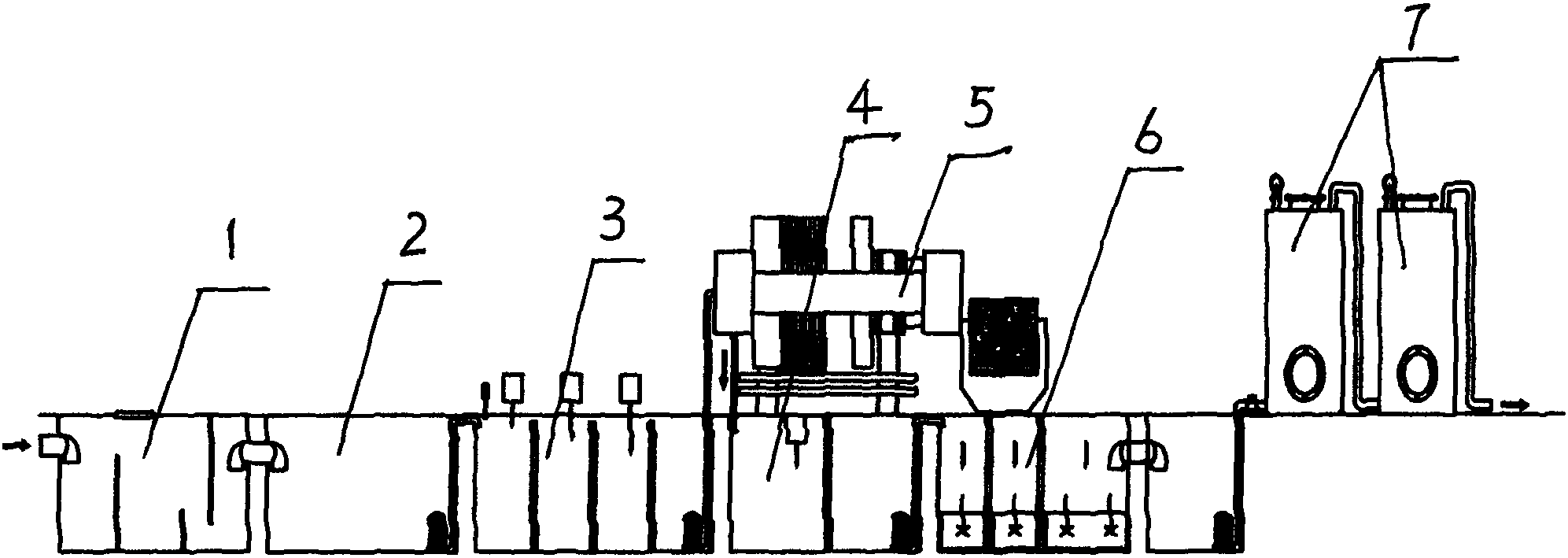

摘要附图
权利要求书
1.一种废水深度处理装置，包括一级处理装置和二级处理装置(7)，一级处理装置由隔油池(1)、调节池(2)、反应池(3)、回调池(4)、隔膜压滤机(5)、氧化池(6)组成;其特征是二级处理装置(7)采用多层过滤器，该多层过滤器由PP板壳体(7.2)和多层过滤填料组成，多层过滤填料的材料分别为砾石(7.3)、粗石英砂(7.4)、细石英砂(7.5)、活性炭(7.6)，四种过滤填料自下而上依次放置在PP板壳体(7.2)内，在相邻两种过滤填料之间设置多孔过滤软板;PP板壳体(7.2)底部侧面设有污水进口(7.1)，PP板壳体(7.2)上端面内设有排放口(7.7)。
2.根据权利要求1所述的废水深度处理装置，其特征是砾石(7.3)、粗石英砂(7.4)、细石英砂(7.5)、活性炭(7.6)的厚度分别为60厘米、30厘米、20厘米、40厘米。
3.根据权利要求1或2所述的废水深度处理装置，其特征是多层过滤器采用两个串联组成，前一个多层过滤器的排放口(7.7)与后一个多层过滤器的污水进口(7.1)连通。
说明书
废水深度处理装置
技术领域
本实用新型涉及一种废水处理装置。本实用新型适用于日处理量为1～100吨的中小型生活废水及工业废水的处理装置。
背景技术
为了减少生活和工业污水对环境造成污染，污水都要经过污水处理装置处理后排放。目前，污水处理一般经过一级处理和二级处理，污水一级处理装置一般由隔油池、调节池、反应池、回调池、隔膜压滤机、氧化池组成，污水二级处理装置采用过滤器，现有污水二级处理过滤器形式主要有土地渗透式、人工湿地式、臭氧氧化式、膜分离式、离子交换式、电解式、催化氧化式、蒸发浓缩式等结构形式。废水经过一级处理后去除大部分污染物，再经过二级深度处理实现达标排放或回用水标准。但是，土地渗透式和人工湿地式处理的占地面积大，不易工业化生产;其余处理方式的设备技术复杂，费用昂贵。
发明内容
本实用新型的目的是针对现有技术存在的缺点，提供一种技术简单、价格低廉、产品可以工业化批量生产、安装占地面积小的废水深度处理装置。
本实用新型的技术方案包括一级处理装置和二级处理装置，一级处理装置由隔油池、调节池、反应池、回调池、隔膜压滤机、氧化池组成;主要是二级处理装置采用多层过滤器，该多层过滤器由PP板壳体和多层过滤填料组成，多层过滤填料的材料分别为砾石、粗石英砂、细石英砂、活性炭，四种过滤填料自下而上依次放置在PP板壳体内，在相邻两种过滤填料之间设置多孔过滤软板;PP板壳体底部侧面设有污水进口，PP板壳体上端面设有排放口。
最好是，砾石、粗石英砂、细石英砂、活性炭的厚度分别为60厘米、30厘米、20厘米、40厘米。
最好是，多层过滤器采用两个串联组成，前一个多层过滤器的排放口与后一个多层过滤器的污水进口连通。
本实用新型的优点是二级处理装置采用PP板壳体、砾石、粗石英砂、细石英砂、活性炭组成的多层过滤器，使二级处理装置可以移动安装、工业化批量生产，安装方便、占地面积小、技术简单、费用低廉。
