申请日2016.02.25
公开(公告)日2016.06.22
IPC分类号F16L55/163
摘要
本发明涉及一种基于盾构法的防渗防腐污水管道管片内衬的施工方法，它包括以下步骤：(a)用环氧树脂对盾构管片上的孔洞以及管片间的缝隙进行封堵;(b)打磨盾构管片内弧面，使盾构管片内部孔隙外露;(c)在盾构管片内弧面喷涂聚苯胺/环氧树脂混合涂料，固化形成保护涂层即可。通过采用环氧树脂封堵、盾构管片内弧面打磨和固化形成保护涂层的施工步骤，施工工艺更加经济、简单、快捷，增加了管道内部有效利用面积，涂层对污水流动阻力更小，加快了排污速度;而且保护涂层具有优异的成膜性和防腐性能，能有效阻隔污水管道中酸、碱、盐对钢筋混凝土管片的腐蚀。

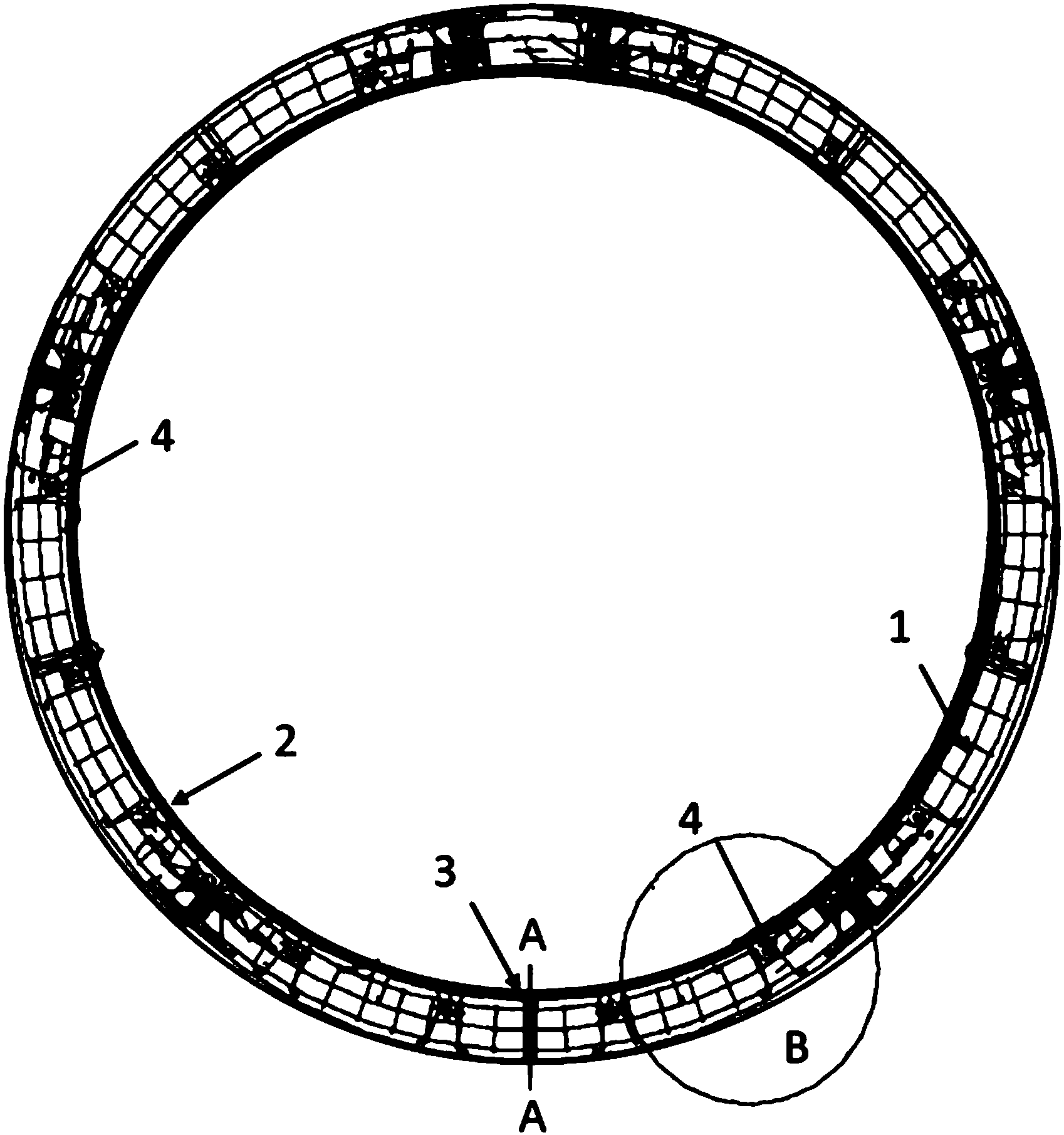

摘要附图
权利要求书
1.一种基于盾构法的防渗防腐污水管道管片内衬的施工方法，其特征在于，它包括以下步骤：
(a)用环氧树脂对盾构管片上的孔洞以及管片间的缝隙进行封堵;
(b)打磨盾构管片内弧面，使盾构管片内部孔隙外露;
(c)在盾构管片内弧面喷涂聚苯胺/环氧树脂混合涂料，固化形成保护涂层即可。
2.根据权利要求1所述基于盾构法的防渗防腐污水管道管片内衬的施工方法，其特征在于：所述步骤(a)中，用环氧树脂进行封堵后，再采用砂浆填补找平，使得砂浆平面相对盾构管片内弧面向外凹。
3.根据权利要求2所述基于盾构法的防渗防腐污水管道管片内衬的施工方法，其特征在于：所述步骤(a)中，使得砂浆平面相对盾构管片内弧面向外凹1~2mm。
4.根据权利要求1或2所述基于盾构法的防渗防腐污水管道管片内衬的施工方法，其特征在于：步骤(c)中，所述聚苯胺/环氧树脂混合涂料包含环氧树脂、聚酰胺固化剂和聚苯胺，其质量比为1：0.9~1.1：0.04~0.06。
5.根据权利要求4所述基于盾构法的防渗防腐污水管道管片内衬的施工方法，其特征在于：步骤(c)中，所述环氧树脂、聚酰胺固化剂和聚苯胺的质量比为1：1：0.05。
6.根据权利要求4所述基于盾构法的防渗防腐污水管道管片内衬的施工方法，其特征在于：所述保护涂层的粘接强度为3~4MPa，冲击强度>500N·cm，抗渗压力>10MPa。
7.根据权利要求6所述基于盾构法的防渗防腐污水管道管片内衬的施工方法，其特征在于：步骤(c)中，所述保护涂层包括渗透至盾构管片内的底胶层以及形成在底胶层表面的面胶层。
8.根据权利要求7所述基于盾构法的防渗防腐污水管道管片内衬的施工方法，其特征在于：所述底胶层的喷涂量为18.8~19.3m2/L，渗透厚度为1~4mm;面胶层的喷涂量为12.5~13m2/L，涂层厚度为0.2~0.5mm。
9.根据权利要求1或3所述基于盾构法的防渗防腐污水管道管片内衬的施工方法，其特征在于：所述步骤(b)中，采用磨光机或其它打磨设备对盾构管片的内弧面进行打磨，清洁至没有残留物。
10.根据权利要求1所述基于盾构法的防渗防腐污水管道管片内衬的施工方法，其特征在于：所述步骤(a)中，用环氧树脂进行封堵前，以盾构管片混凝土结构为基础，注入聚氨酯改良土体以构建防水防线。
说明书
一种基于盾构法的防渗防腐污水管道管片内衬的施工方法
技术领域
本发明属于建筑施工领域，涉及一种污水管道管片内衬的施工方法，具体涉及一种基于盾构法的防渗防腐污水管道管片内衬的施工方法，用于地下污水管网工程的施工。
背景技术
随着盾构隧道技术(即盾构法)的日益完善，它在污水管道中的应用日益增多。我国城市现行的下水道设施中，无论是管渠还是污水处理都是混凝土构筑物。但是由于污水隧道内的污水中含有大量的盐溶液、重金属溶液、CH4、CO2及H2S等化学成分，对混凝土及钢筋具有一定的侵蚀作用，会影响隧道的正常使用寿命。因此研究如何防止这些构筑物在污水状态下被腐蚀，并尽可能延长下水道设施的使用寿命，具有非常重要意义的。
公开号为CN105257947A的中国发明专利公开了一种大直径管道翻转内衬施工方法，该方法通过将树脂浸渍后的纤维增强复合软管通过气压或水压翻转送入管道中，使树脂浸渍内衬软管与盾构管片内壁粘合，然后再固化形成防渗、防腐且力学性能良好的内衬结构。利用该方法进行内衬结构施工不仅功效高，防腐时间长且相对于传统混凝土二次结构大大增加了管道的过水断面，然而该方法步骤繁多，工艺复杂而耗时多，不利于提高施工速度。公开号为CN1098485A的中国发明专利公开了一种长距离金属管道内衬塑膜管防腐施工方法，使用塑料膜为防腐密封材料，经过金属管道预处理，涂底胶、涂粘结胶、衬贴塑膜管、密封粘结法兰面等施工工艺，使得金属管道内防腐达到要求，涂底胶为环氧树脂、低分子聚酰胺、硬化剂、吸潮剂、触变剂和增粘剂等组成;尽管该方法施工简单、成本较低，然而环氧树脂的防腐性能有待提高。
发明内容
本发明目的是为了克服现有技术的不足而提供一种施工简单、成本较低的基于盾构法的防渗防腐污水管道管片内衬的施工方法。
为达到上述目的，本发明采用的技术方案是：一种基于盾构法的防渗防腐污水管道管片内衬的施工方法，它包括以下步骤：
(a)用环氧树脂对盾构管片上的孔洞以及管片间的缝隙进行封堵;
(b)打磨盾构管片内弧面，使盾构管片内部孔隙外露;
(c)在盾构管片内弧面喷涂聚苯胺/环氧树脂混合涂料，固化形成保护涂层即可。
优化地，所述步骤(a)中，用环氧树脂进行封堵后，再采用砂浆填补找平，使得砂浆平面相对盾构管片内弧面向外凹。优选地，使得砂浆平面相对盾构管片内弧面向外凹1~2mm。
根据本发明的一个具体且优选方面，步骤(c)中，所述聚苯胺/环氧树脂混合涂料包含环氧树脂、聚酰胺固化剂和聚苯胺，其质量比为1：0.9~1.1：0.04~0.06。优选地，所述环氧树脂、聚酰胺固化剂和聚苯胺的质量比为1：1：0.05。
根据本发明的一个具体且优选方面，所述保护涂层的粘接强度为3~4MPa，冲击强度>500N·cm，抗渗压力>10MPa。优选地，步骤(c)中，所述保护涂层包括渗透至盾构管片内的底胶层以及形成在底胶层表面的面胶层。优选地，所述底胶层的喷涂量为18.8~19.3m2/L，渗透厚度为1~4mm;面胶层的喷涂量为12.5~13m2/L，涂层厚度为0.2~0.5mm。
根据本发明的一个具体且优选方面，所述步骤(b)中，采用磨光机或其它打磨设备对盾构管片的内弧面进行打磨，清洁至没有残留物。
优化地，所述步骤(a)中，用环氧树脂进行封堵前，以盾构管片混凝土结构为基础，注入聚氨酯改良土体以构建土体的防水防线。
由于上述技术方案运用，本发明与现有技术相比具有下列优点：本发明基于盾构法的防渗防腐污水管道管片内衬的施工方法，通过采用环氧树脂封堵、盾构管片内弧面打磨和固化形成保护涂层的施工步骤，施工工艺更加经济、简单、快捷，增加了管道内部有效利用面积，涂层对污水流动阻力更小，加快了排污速度;而且保护涂层具有优异的成膜性和防腐性能，能有效阻隔污水管道中酸、碱、盐对钢筋混凝土管片的腐蚀。
