申请日2016.02.25
公开(公告)日2016.05.25
IPC分类号C02F1/38
摘要
本发明为一种离心式污水处理装置，包括机体、吸入装置、排出装置;机体为一圆柱状罐体，入液装置包括吸水管、吸水泵、鼓泡装置;所述吸水管一端通过吸水泵连接在机体上，一端伸入污水池内部，所述鼓泡装置为一环状中空管体围在入液管入口处外侧;所述排出装置包括排液管和出渣管，所述排液管设有过水挡板、滤棉和过滤器;所述出渣管上设有一观察口，所述出渣管的一侧设有一冲刷管。通过鼓泡装置、观察口和冲刷管的作用，解决了现有技术污水吸入时固体污泥不易吸入、出渣口堵塞等问题。

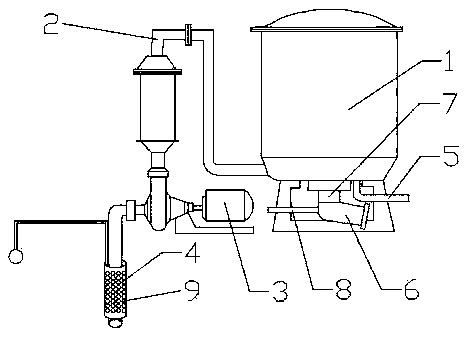

摘要附图
权利要求书
1.一种离心式污水处理装置，包括机体(1)、吸入装置、排出装置;其特征在于：机体(1)为一圆柱状罐体，入液装置包括吸水管(2)、吸水泵(3)、鼓泡装置(4);所述吸水管(2)一端通过吸水泵(3)连接在机体(1)上，一端伸入污水池内部，所述鼓泡装置(4)为一环状中空管体围在入液管入口处外侧;所述排出装置包括排液管(5)和出渣管(6)，所述排液管(5)设有过水挡板、滤棉和过滤器;所述出渣管(6)上设有一观察口(7)，所述出渣管(6)的一侧设有一冲刷管(8)。
2.根据权利要求1所述的一种离心式污水处理装置，其特征在于：所述吸水管(2)的中间位置设有过滤格栅。
3.根据权利要求1所述的一种离心式污水处理装置，其特征在于：所述鼓泡装置(4)包括鼓泡孔(9)、入气管、气源，鼓泡孔(9)设置在鼓泡装置(4)外侧。
说明书
一种离心式污水处理装置
技术领域
本发明涉及污水处理设备技术领域，具体涉及一种污水处理的配套设备。
背景技术
现代的废水处理方法主要分为物理处理法、化学处理法和生物处理法三类。物理处理法通过物理作用分离、回收废水中不解的呈悬浮状态的污染物的废水理法，可分为重力分离法、离心分离法和筛滤截留法等。属于重力分离法的处理单元有：沉淀、上浮(气浮)等，相应使用的处理设备是沉砂池、沉淀池、隔油池、气池及其附属装置等。常用离心机有过滤离心机(利用过滤介质实现液固分离，适用于含有粒度大于0.01毫米的悬浮液)、沉降离心机(利用沉降分层原理实现液固分离，适用于颗粒微小或者可以压缩变形的悬浮液)，在使用离心机进行污泥的泥水分离时，通过泵将污水池内的污水抽入离心机内，由于污泥的沉淀，很难将固体污泥一起吸入离心泵内，而且，现有技术的离心机的出渣口容易造成堵塞，且堵塞后不能被及时发现，使堵料清理麻烦，影响生产效率。
发明内容
本发明要解决的技术问题是提供一种离心式污水处理装置，解决了现有技术污水吸入时固体污泥不易吸入、出渣口堵塞等问题。
本发明通过以下技术方案实现：
一种离心式污水处理装置，包括机体、吸入装置、排出装置;机体为一圆柱状罐体，入液装置包括吸水管、吸水泵、鼓泡装置;所述吸水管一端通过吸水泵连接在机体上，一端伸入污水池内部，所述鼓泡装置为一环状中空管体围在入液管入口处外侧;所述排出装置包括排液管和出渣管，所述排液管设有过水挡板、滤棉和过滤器;所述出渣管上设有一观察口，所述出渣管的一侧设有一冲刷管。
本发明更进一步改进方案是，所述吸水管的中间位置设有过滤格栅。
本发明更进一步改进方案是，所述鼓泡装置包括鼓泡孔、入气管、气源，鼓泡孔设置在鼓泡装置外侧。
本发明与现有技术相比，具有如下优点：
1、通过鼓泡装置使污水池中的污泥和污水混合，方便吸入离心装置中;
2、出渣口设置的观察口，方便及时的检查出渣口的情况，避免发生堵塞;
3、发生堵塞的话也可以通过冲刷管进行冲刷，方便高效。
下面结合附图和实施例对本发明做进一步的说明。
