申请日2016.03.16
公开(公告)日2016.10.05
IPC分类号C02F9/04
摘要
本实用新型公开了一种清洗废水处理装置，包括沉淀池、过滤池、反渗透池、砂石、活性炭吸附池和除臭池，所述沉淀池通过导水管与过滤池连通，过滤池通过导水管与反渗透池连通，反渗透池通过导水管与活性炭吸附池连通，活性炭吸附池通过导水管与除臭池连通，所述过滤池的内部安装有过滤网，所述反渗透池内置安装有网架，网架上设有砂石，臭氧机的出气管伸至除臭池的底部。该清洗废水处理装置其结构简单，其上设置了活性炭吸附袋，其能够有效的除去清洗废水中的微小杂质，其上还设置了臭氧机，臭氧机往水中注入臭氧，其能够除去水中的臭味，并且能够杀菌消毒，该装置操作简单，清理废水效果较好，造价低，易于推广。
权利要求书

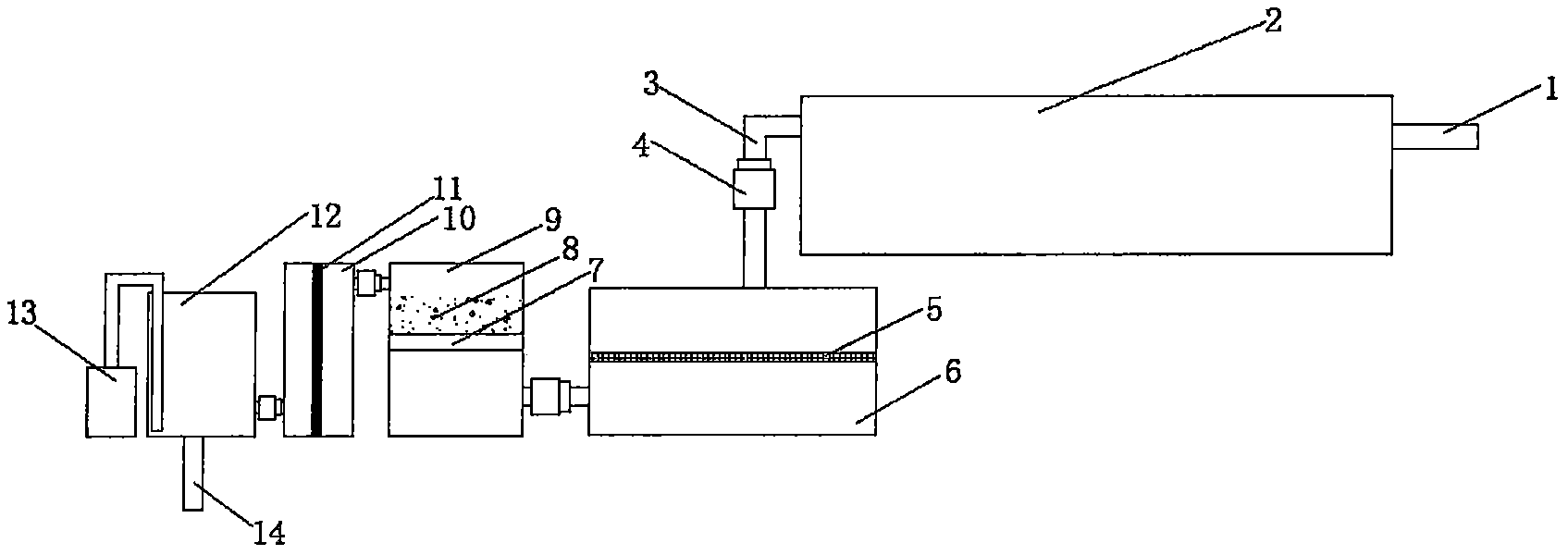

1.一种清洗废水处理装置，包括沉淀池(2)、过滤池(6)、反渗透池(9)、砂石(8)、活性炭吸附池(10)和除臭池(12)，其特征在于：所述沉淀池(2)通过导水管(3)与过滤池(6)连通，过滤池(6)通过导水管(3)与反渗透池(9)连通，反渗透池(9)通过导水管(3)与活性炭吸附池(10)连通，活性炭吸附池(10)通过导水管(3)与除臭池(12)连通，所述过滤池(6)的内部安装有过滤网(5)，所述反渗透池(9)内置安装有网架(7)，网架(7)上设有砂石(8)，所述活性炭吸附池(10)内设有活性炭吸附袋(11)，臭氧机(13)的出气管伸至除臭池(12)的底部。
2.根据权利要求1所述的一种清洗废水处理装置，其特征在于：所述导水管(3)上均设有供水泵(4)。
3.根据权利要求1所述的一种清洗废水处理装置，其特征在于：所述除臭池(12)的底部安装有净水出水管(14)。
4.根据权利要求1所述的一种清洗废水处理装置，其特征在于：所述沉淀池(2)的侧壁安装有废水进水管(1)。
说明书
一种清洗废水处理装置
技术领域
本实用新型涉及废水处理装置技术领域，具体为一种清洗废水处理装置。
背景技术
随着工业的不断发展，工业废水处理量度和难度也不断增大，特别是焦化、石化和印染等废水是当今比较难以处理的几种废水。
目前，工业废水处理方法主要采用生物处理法和焚烧法：其一，生物处理方法是先采用预处理，以去除工业废水中的油脂和固态碳，而后再进行深度曝气物化处理，以去除工业废水中的氨、氮、苯酚、硫、硫化物及氰化氢等有害物质，这种生化处理方法的处理过程所需时间在60小时以上，对浊度和色度的悬浮物胶体，COD的去除处理效率只有70%左右，生物处理方法基础投入工程庞大，处理系统运行费用高，系统处理过程受环境影响较大，尤其是在低温时间内处理焦化和印染废水，处理效果不稳定;其二，焚烧法虽然能有效地对工业废水处理，但焚烧法以燃气、燃油为主体燃料喷入炉内预燃烧，然后喷入废水，使废水在高温下氧化产生氮和水，因而焚烧法处理费用成本相当高，实际推广应用价值低。
因此，如何解决上述问题成为本领域技术人员亟需解决的技术问题。
实用新型内容
本实用新型的目的在于提供一种清洗废水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种清洗废水处 理装置，包括沉淀池、过滤池、反渗透池、砂石、活性炭吸附池和除臭池，所述沉淀池通过导水管与过滤池连通，过滤池通过导水管与反渗透池连通，反渗透池通过导水管与活性炭吸附池连通，活性炭吸附池通过导水管与除臭池连通，所述过滤池的内部安装有过滤网，所述反渗透池内置安装有网架，网架上设有砂石，所述活性炭吸附池内设有活性炭吸附袋，臭氧机的出气管伸至除臭池的底部。
优选的，所述导水管上均设有供水泵。
优选的，所述除臭池的底部安装有净水出水管。
优选的，所述沉淀池的侧壁安装有废水进水管。
与现有技术相比，本实用新型的有益效果是：该清洗废水处理装置其结构简单，其上设置了活性炭吸附袋，其能够有效的除去清洗废水中的微小杂质，其上还设置了臭氧机，臭氧机往水中注入臭氧，其能够除去水中的臭味，并且能够杀菌消毒，该装置操作简单，清理废水效果较好，造价低，易于推广。
