申请日2016.02.26
公开(公告)日2016.10.12
IPC分类号C02F9/14
摘要
本实用新型公开了一种含生物酶菌剂的高浓度工业有机废水过滤去杂质装置，包括过滤腔、消毒腔和曝气腔，所述过滤腔的中部竖向装设有滤网结构，所述消毒腔的腔体外壁装置有微波加热器，所述消毒腔的顶部一侧还设置有氧化液喷射管，所述消毒腔的下部通过冷却管连通有曝气腔，所述曝气腔的顶部装设有酶气混合出口，该含生物酶菌剂的高浓度工业有机废水过滤去杂质装置通过采用活性炭和煤粉混合物进行初步混凝、吸附处理，提高了废水过滤净化的程度，加设的微波加热和氧化液处理相配合，提高了处理的效率，处理后的废水在经过降温处理后再经过生物酶菌剂和曝气，进一步进行净化处理。

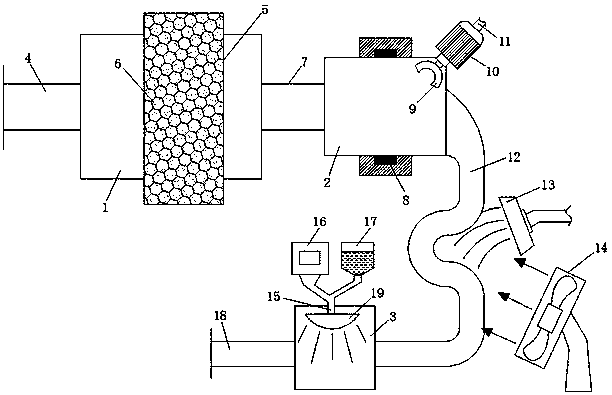

摘要附图
权利要求书
1.一种含生物酶菌剂的高浓度工业有机废水过滤去杂质装置，包括过滤腔(1)、消毒腔(2)和曝气腔(3)，其特征在于：所述过滤腔(1)的一端开设有废水进口(4)，所述过滤腔(1)的中部竖向装设有滤网结构(5)，所述滤网结构(5)的内部中空并填充有滤料(6)，所述过滤腔(1)的另一端通过导流管(7)连通有消毒腔(2)，所述消毒腔(2)的腔体外壁装置有微波加热器(8)，所述消毒腔(2)的顶部一侧还设置有氧化液喷射管(9)，所述消毒腔(2)的外侧顶部还安设有旋转电机(10)，所述旋转电机(10)的转子内部中空，所述旋转电机(10)的转子与氧化液喷射管(9)的进液管相通连接，所述旋转电机(10)的转子顶端与外部的氧化液进管(11)相通，所述消毒腔(2)的下部通过冷却管(12)连通有曝气腔(3)，所述冷却管(12)的形状为多拐点的S形，所述冷却管(12)的外侧上部放置有冷却洒水口(13)，所述冷却管(12)的外侧下部放置有冷风机出风口(14)，所述曝气腔(3)的顶部装设有酶气混合出口(15)，所述酶气混合出口(15)分别与位于曝气腔(3)外部上方的曝气机(16)和生物酶菌剂漏斗(17)相通连接，所述曝气腔(3)的侧面还装设有废水出口(18)。
2.根据权利要求1所述的一种含生物酶菌剂的高浓度工业有机废水过滤去杂质装置，其特征在于：所述氧化液喷射管(9)为倾斜设置，且管口部分向内侧弯曲。
3.根据权利要求1所述的一种含生物酶菌剂的高浓度工业有机废水过滤去杂质装置，其特征在于：所述冷却洒水口(13)与冷风机出风口(14)均为倾斜设置，且分别朝向冷却管(12)的下端和上端。
4.根据权利要求1所述的一种含生物酶菌剂的高浓度工业有机废水过滤去杂质装置，其特征在于：所述酶气混合出口(15)的下部连接有喷液莲蓬头(19)。
说明书
一种含生物酶菌剂的高浓度工业有机废水过滤去杂质装置
技术领域
本实用新型涉及生物酶处理设备技术领域，具体为一种含生物酶菌剂的高浓度工业有机废水过滤去杂质装置。
背景技术
有机废水就是以有机污染物为主的废水，有机废水易造成水质富营养化，危害比较大。有机废水一般是指由造纸、皮革及食品等行业排出的在2000mg/L以上废水。这些废水中含有大量的碳水化合物、脂肪、蛋白、纤维素等有机物,如果直接排放，会造成严重污染。常用的工业有机废水处理设备具有工作效率低的缺点，不能满足使用的需要。
实用新型内容
本实用新型的目的在于提供一种含生物酶菌剂的高浓度工业有机废水过滤去杂质装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种含生物酶菌剂的高浓度工业有机废水过滤去杂质装置，包括过滤腔、消毒腔和曝气腔，所述过滤腔的一端开设有废水进口，所述过滤腔的中部竖向装设有滤网结构，所述滤网结构的内部中空并填充有滤料，所述过滤腔的另一端通过导流管连通有消毒腔，所述消毒腔的腔体外壁装置有微波加热器，所述消毒腔的顶部一侧还设置有氧化液喷射管，所述消毒腔的外侧顶部还安设有旋转电机，所述旋转电机的转子内部中空，所述旋转电机的转子与氧化液喷射管的进液管相通连接，所述旋转电机的转子顶端与外部的氧化液进管相通，所述消毒腔的下部通过冷却管连通有曝气腔，所述冷却管的形状为多拐点的S形，所述冷却管的外侧上部放置有冷却洒水口，所述冷却管的外侧下部放置有冷风机出风口，所述曝气腔的顶部装设有酶气混合出口，所述酶气混合出口分别与位于曝气腔外部上方的曝气机和生物酶菌剂漏斗相通连接，所述曝气腔的侧面 还装设有废水出口。
优选的，所述氧化液喷射管为倾斜设置，且管口部分向内侧弯曲。
优选的，所述冷却洒水口与冷风机出风口均为倾斜设置，且分别朝向冷却管的下端和上端。
优选的，所述酶气混合出口的下部连接有喷液莲蓬头。
与现有技术相比，本实用新型的有益效果是：该含生物酶菌剂的高浓度工业有机废水过滤去杂质装置通过采用活性炭和煤粉混合物进行初步混凝、吸附处理，提高了废水过滤净化的程度，加设的微波加热和氧化液处理相配合，使得分子活跃性增加，提高了处理的效率，处理后的废水在经过降温处理后再经过生物酶菌剂和曝气，进一步进行净化处理，满足了工业有机废水处理的要求。
