申请日2016.02.26
公开(公告)日2016.10.12
IPC分类号C02F3/34
摘要
本实用新型公开了一种净化生活污水的生物酶菌复合系统，包括净化筒体，所述净化筒体的中部嵌装有过滤网芯，所述过滤网芯的内部嵌装有酶分子球，所述酶分子球与过滤网芯的内侧壁之间通过弹性结构件接触连接，所述弹性结构件的中部装设有振动块，所述过滤网芯的外侧位于净化筒体的外壁中部位置周向装设有污泥兜袋，所述污泥兜袋的底部缝设有拉链结构。该净化生活污水的生物酶菌复合系统通过加设能够旋转的球状的过滤网芯，使得过滤层能够充分、全面的与污水进行接触，加设的带有震动功能的酶分子球结构，能够提高酶分子与水体的接触，进一步提高净化的程度，采用拉链式泄污阀，能够轻松的将过滤污泥进行排放。

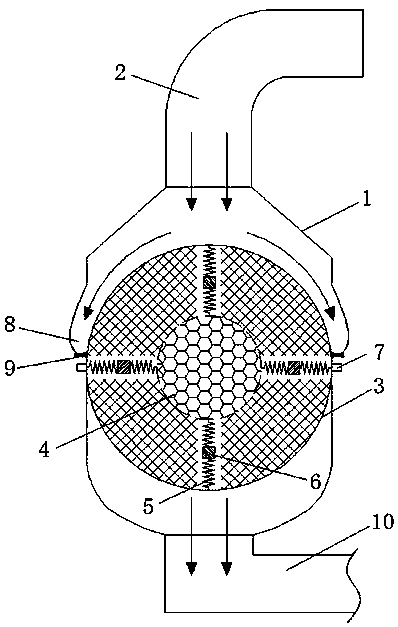

摘要附图
权利要求书
1.一种净化生活污水的生物酶菌复合系统，包括净化筒体(1)，其特征在于：所述净化筒体(1)的顶部中间位置开设有进液口(2)，所述净化筒体(1)的中部嵌装有过滤网芯(3)，所述过滤网芯(3)整体呈球状，所述过滤网芯(3)的内部嵌装有酶分子球(4)，所述酶分子球(4)与过滤网芯(3)的内侧壁之间通过弹性结构件(5)接触连接，所述弹性结构件(5)的中部装设有振动块(6)，所述过滤网芯(3)的两端均通过旋转轴(7)与净化筒体(1)的内壁活动连接，所述过滤网芯(3)的外侧位于净化筒体(1)的外壁中部位置周向装设有污泥兜袋(8)，所述污泥兜袋(8)的底部缝设有拉链结构(9)，所述净化筒体(1)的底部连通有净化液出口(10)。
2.根据权利要求1所述的一种净化生活污水的生物酶菌复合系统，其特征在于：所述净化筒体(1)的顶端为倒漏斗形。
3.根据权利要求1所述的一种净化生活污水的生物酶菌复合系统，其特征在于：所述净化筒体(1)的底端四周为光滑的弧形。
4.根据权利要求1所述的一种净化生活污水的生物酶菌复合系统，其特征在于：所述酶分子球(4)由纳米有机高分子材料固定化生物酶制成。
说明书
一种净化生活污水的生物酶菌复合系统
技术领域
本实用新型涉及生物酶系统技术领域，具体为一种净化生活污水的生物酶菌复合系统。
背景技术
城市污水处理工艺一般根据城市污水的利用或排放去向并考虑水体的自然净化能力，确定污水的处理程度及相应的处理工艺。处理后的污水，无论用于工业、农业或是回灌补充地下水，都必须符合国家颁发的有关水质标准。常用的生活污水净化系统存在工作效率低的缺点。
实用新型内容
本实用新型的目的在于提供一种净化生活污水的生物酶菌复合系统，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种净化生活污水的生物酶菌复合系统，包括净化筒体，所述净化筒体的顶部中间位置开设有进液口，所述净化筒体的中部嵌装有过滤网芯，所述过滤网芯整体呈球状，所述过滤网芯的内部嵌装有酶分子球，所述酶分子球与过滤网芯的内侧壁之间通过弹性结构件接触连接，所述弹性结构件的中部装设有振动块，所述过滤网芯的两端均通过旋转轴与净化筒体的内壁活动连接，所述过滤网芯的外侧位于净化筒体的外壁中部位置周向装设有污泥兜袋，所述污泥兜袋的底部缝设有拉链结构，所述净化筒体的底部连通有净化液出口。
优选的，所述净化筒体的顶端为倒漏斗形。
优选的，所述净化筒体的底端四周为光滑的弧形。
优选的，所述酶分子球由纳米有机高分子材料固定化生物酶制成。
与现有技术相比，本实用新型的有益效果是：该净化生活污水的生物酶菌复合系统通过加设能够旋转的球状的过滤网芯，使得过滤层能够充分、全 面的与污水进行接触，提高净化的效率，加设的带有震动功能的酶分子球结构，能够提高酶分子与水体的接触，进一步提高净化的程度，采用拉链式泄污阀，能够轻松的将过滤污泥进行排放。
