申请日2016.02.26
公开(公告)日2016.08.10
IPC分类号C02F9/04
摘要

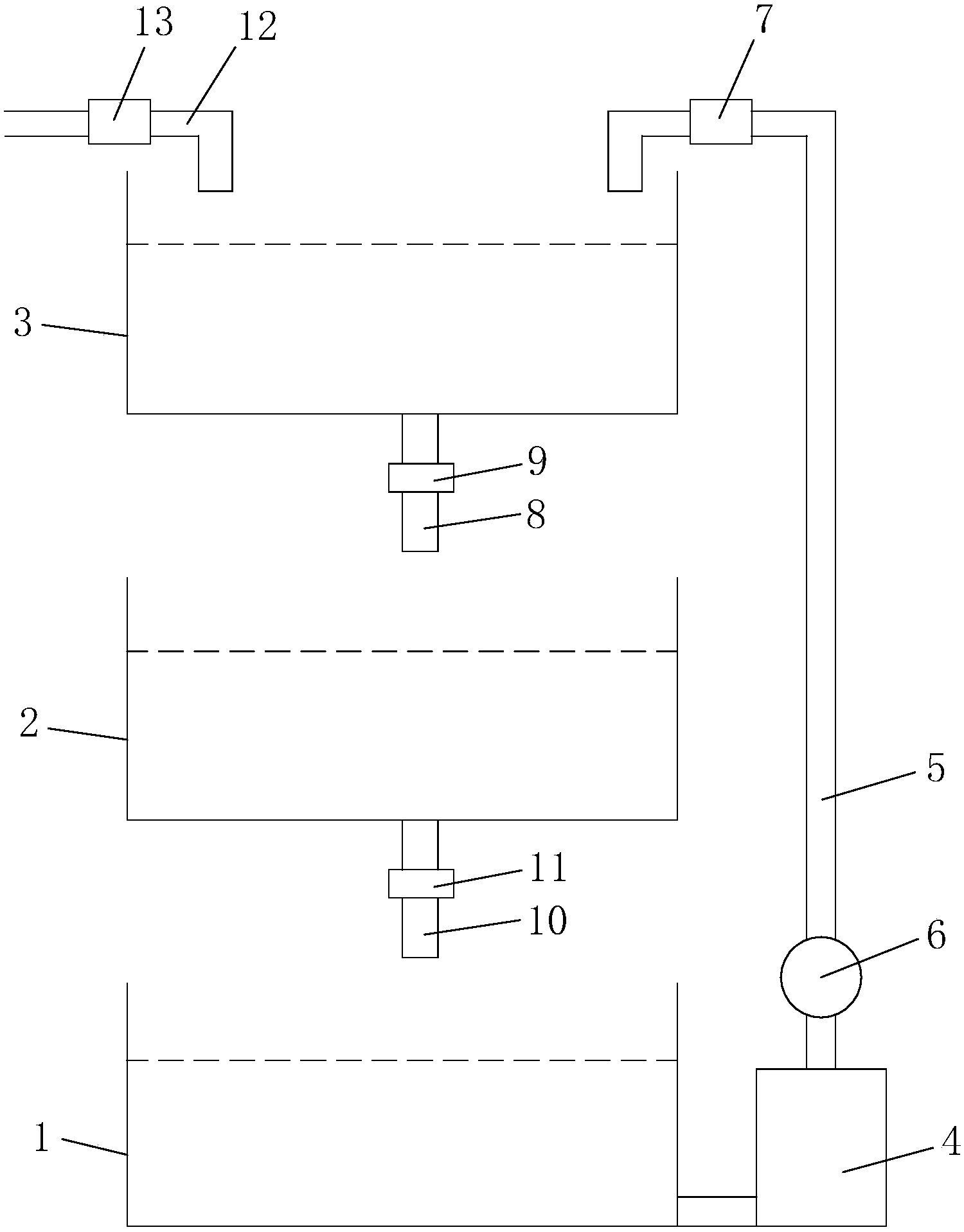

本实用新型涉及污水处理系统技术领域，特指手机外壳清洗污水处理系统，包括有一次清洗水池、二次清洗水池、三次清洗水池、污水净化装置、循环管路、循环水泵，三次清洗水池、二次清洗水池和一次清洗水池之间由上至下依次设置，一次清洗水池底部通过管道连通污水净化装置的入水口，循环管路的一端连通污水净化装置的出水口，污水净化装置的另一端延伸至三次清洗水池上方，循环水泵连接在循环管路上，本实用新型将清洗用水由以前单个清洗水池独立给水变换为三个清洗水池循环给水，再经过过滤净化形成清洗用水供水补给循环，能够循环利用水，大幅度节省用水，节省成本，提高生产效率。
摘要附图
权利要求书
1.手机外壳清洗污水处理系统，其特征在于：包括有一次清洗水池(1)、与一次清洗水池(1)建立供水补给连接的二次清洗水池(2)、与二次清洗水池(2)建立供水补给连接的三次清洗水池(3)、污水净化装置(4)、循环管路(5)、循环水泵(6)，三次清洗水池(3)、二次清洗水池(2)和一次清洗水池(1)之间由上至下依次设置，一次清洗水池(1)底部通过管道连通污水净化装置(4)的入水口，循环管路(5)的一端连通污水净化装置(4)的出水口，污水净化装置(4)的另一端延伸至三次清洗水池(3)上方，循环水泵(6)连接在循环管路(5)上。
2.根据权利要求1所述的手机外壳清洗污水处理系统，其特征在于：所述污水净化装置(4)包括有搅拌槽(41)、设置在搅拌槽(41)中的搅拌器(42)、向搅拌槽(41)底部通入气流的鼓风机(43)、加压水泵(44)、水力旋流器(45)、浮上分离槽(46)、过滤芯(47)，污水净化装置(4)的入水口、搅拌槽(41)、加压水泵(44)、水力旋流器(45)、浮上分离槽(46)、过滤芯(47)和污水净化装置(4)的出水口之间通过管道依次相互连通。
3.根据权利要求1所述的手机外壳清洗污水处理系统，其特征在于：所述循环管路(5)上设置有循环阀门(7)。
4.根据权利要求1所述的手机外壳清洗污水处理系统，其特征在于：所述三次清洗水池(3)底部设有通向二次清洗水池(2)上方的三次清洗排水口(8)，三次清洗排水口(8)处设有三次清洗排水阀门(9)。
5.根据权利要求1所述的手机外壳清洗污水处理系统，其特征在于：所述二次清洗水池(2)底部设有通向一次清洗水池(1)上方的二次清洗排水口(10)，二次清洗排水口(10)处设有二次清洗排水阀门(11)。
6.根据权利要求1所述的手机外壳清洗污水处理系统，其特征在于：所述三次清洗水池(3)上方设有与外部水源连通的补水管(12)，补水管(12)上设有补水阀门(13)。
说明书
手机外壳清洗污水处理系统
技术领域：
本实用新型涉及污水处理系统技术领域，特指手机外壳清洗污水处理系统。
背景技术：
在手机外壳生产过程中，水洗工序是整个手机外壳生产过程的重要环节，也是大量消耗水的工艺过程，一般包括一次水洗、二次水洗和三次水洗，以确保产品质量。目前的做法都是通过单个清洗水池独立工作，一旦清洗水池里的清水浑浊后，为不影响产品质量，就直接排掉。由于清洗水池的容量具有几立方到十几立方之大，将清洗水池中的水以一个使用周期进行一次性全部更换，资源的浪费大，大大增加了企业的生产成本。同时存在的问题是：由于需要经常排水与注入清水，造成生产效率降低，人工的劳动强度大。
实用新型内容：
本实用新型的目的就是针对现有技术存在的不足而提供一种能够循环利用水、大幅度节省用水、节省成本的手机外壳清洗污水处理系统。
为了实现上述目的，本实用新型采用的技术方案是：手机外壳清洗污水处理系统，包括有一次清洗水池、与一次清洗水池建立供水补给连接的二次清洗水池、与二次清洗水池建立供水补给连接的三次清洗水池、污水净化装置、循环管路、循环水泵，三次清洗水池、二次清洗水池和一次清洗水池之间由上至下依次设置，一次清洗水池底部通过管道连通污水净化装置的入水口，循环管路的一端连通污水净化装置的出水口，污水净化装置的另一端延伸至三次清洗水池上方，循环水泵连接在循环管路上。
所述污水净化装置包括有搅拌槽、设置在搅拌槽中的搅拌器、向搅拌槽底部通入气流的鼓风机、加压水泵、水力旋流器、浮上分离槽、过滤芯，污水净化装置的入水口、搅拌槽、加压水泵、水力旋流器、浮上分离槽、过滤芯和污水净化装置的出水口之间通过管道依次相互连通。
所述循环管路上设置有循环阀门。
所述三次清洗水池底部设有通向二次清洗水池上方的三次清洗排水口，三次清洗排水口处设有三次清洗排水阀门。
所述二次清洗水池底部设有通向一次清洗水池上方的二次清洗排水口，二次清洗排水口处设有二次清洗排水阀门。
所述三次清洗水池上方设有与外部水源连通的补水管，补水管上设有补水阀门。
本实用新型有益效果在于：本实用新型提供的手机外壳清洗污水处理系统，包括有一次清洗水池、与一次清洗水池建立供水补给连接的二次清洗水池、与二次清洗水池建立供水补给连接的三次清洗水池、污水净化装置、循环管路、循环水泵，三次清洗水池、二次清洗水池和一次清洗水池之间由上至下依次设置，一次清洗水池底部通过管道连通污水净化装置的入水口，循环管路的一端连通污水净化装置的出水口，污水净化装置的另一端延伸至三次清洗水池上方，循环水泵连接在循环管路上，本实用新型将清洗用水由以前单个清洗水池独立给水变换为三个清洗水池循环给水，再经过过滤净化形成清洗用水供水补给循环，能够循环利用水，大幅度节省用水，节省成本，提高生产效率。
