申请日2016.02.26
公开(公告)日2016.06.29
IPC分类号C02F9/04
摘要
本实用新型公开了一种火力发电厂的化学水处理装置，包括去浊装置和除盐装置，所述去浊装置包括多介质过滤装置、活性炭过滤装置、超滤装置，所述多介质过滤装置内设置滤料层，所述滤料层由粗滤层和细滤层构成，所述过滤器本体设置反洗进水管、反洗进气管和反洗出水管，所述细滤层由第一石英砂层、第二石英砂层构成，还包括横向贯穿所述粗滤层、第一石英砂层、第二石英砂层的螺纹结构;所述除盐装置包括除碳器，所述除碳器设置混床、除盐水箱、除氧器和储水池。本实用新型的有益效果在于：不仅出水纯度高、出水水质稳定，对原水利用率高，同时将氨溶液加入至除盐水箱中，配制成合格的锅炉补给水，避免了以前氨量忽大忽小现象。

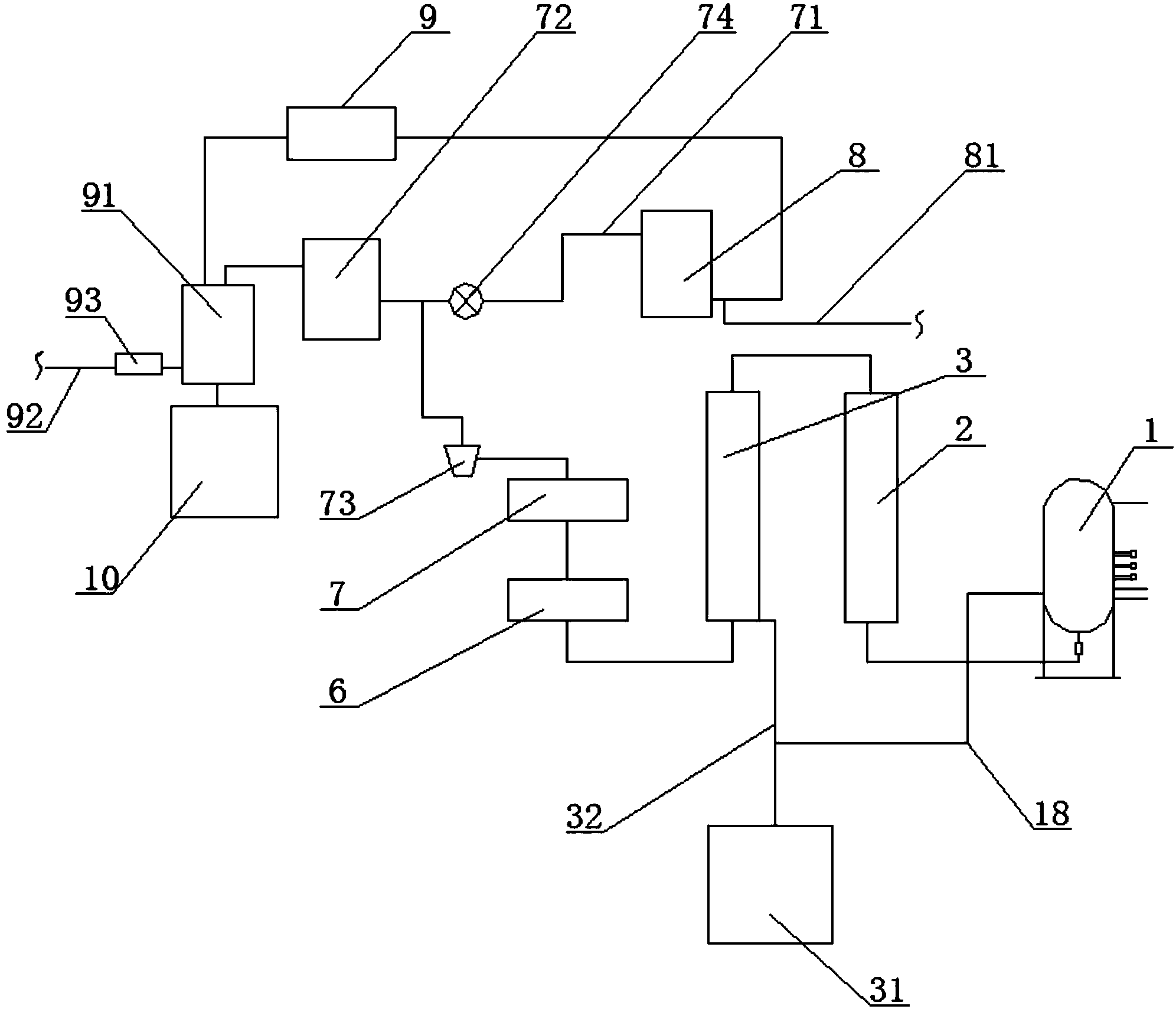

摘要附图
权利要求书
1.一种火力发电厂的化学水处理装置，包括去浊装置和除盐装置，其特征在于：所述去浊装置包括沿水流方向依次连接的多介质过滤装置(1)、活性炭过滤装置(2)、超滤装置(3)，所述多介质过滤装置(1)包括过滤器本体，所述过滤器本体内设置承托板(11)，所述承托板(11)上设置滤料层，所述滤料层由上层的粗滤层(4)和下层的细滤层(5)构成，所述过滤器本体的顶端设置进水管(12)，所述过滤器本体的底端设置出水管(13)，所述出水管(13)上设置浊度检测器(14)和第一电磁阀(15)，所述粗滤层(4)的顶端设置弧形凹槽(41)，所述过滤器本体的底部设置反洗进水管(16)、反洗进气管(17)和反洗出水管(18)，所述反洗出水管(18)向上延伸贯穿滤料层，所述反洗出水管(18)上设置第二电磁阀(19)，所述细滤层(5)由两层不同粒径的第一石英砂层(51)、第二石英砂层(52)构成，所述粗滤层(4)、第一石英砂层(51)、第二石英砂层(52)内分别设置横向贯穿粗滤层(4)、第一石英砂层(51)、第二石英砂层(52)的螺纹结构，所述螺纹结构包括螺纹杆(42)和气缸(43)，所述粗滤层(4)、第一石英砂层(51)、第二石英砂层(52)内均设置与螺纹杆(42)相配合的螺纹孔，所述螺纹杆(42)的两端伸出过滤器本体的侧壁，所述气缸(43)上的连杆与螺纹杆(42)的一端可转动的连接，所述气缸(43)带动螺纹杆(42)在粗滤层(4)、第一石英砂层(51)、第二石英砂层(52)内横向移动;
所述除盐装置包括除碳器(6)，所述除碳器(6)与超滤装置(3)连通，所述除碳器(6)沿水流方向设置依次连接的混床(7)、除盐水箱(8)、除氧器(9)和储水池(10)。
2.根据权利要求1所述的一种火力发电厂的化学水处理装置，其特征在于：所述混床(7)的出水管路上还设置有加氨管道(71)，加氨管道(71)与储存有氨溶液的氨计量箱(72)连通。
3.根据权利要求2所述的一种火力发电厂的化学水处理装置，其特征在于：所述除氧器(9)的出水口通过进水管路与储水池(10)连通，所述进水管路上设置混水器(91)，所述混水器(91)与氨计量箱(72)连通，所述混水器(91)设置pH取样管路(92)，所述pH取样管路(92)上安装有pH计(93)。
4.根据权利要求1所述的一种火力发电厂的化学水处理装置，其特征在于：所述除盐水箱(8)的出水口位置设置有通往化学实验室的除盐水取样管路(81)，所述除盐水取样管路(81)上设置有取样阀。
5.根据权利要求1所述的一种火力发电厂的化学水处理装置，其特征在于：所述混床(7)的出水管路上设置有树脂捕捉器(73)和逆止阀(74)。
6.根据权利要求1所述的一种火力发电厂的化学水处理装置，其特征在于：还包括废液槽(31)，所述超滤装置(3)上设置废液管(32)，所述废液管(32)、反洗出水管(18)与废液槽(31)连通。
说明书
一种火力发电厂的化学水处理装置
技术领域
本实用新型主要涉及火力发电厂化学水处理领域，具体是一种火力发电厂的化学水处理装置。
背景技术
电厂的化学水处理主要是指锅炉用水的给水处理，对锅炉用水进行较好的净化处理才能防止热力设备的结垢、腐蚀，避免爆管事故，有效防止过热器和汽机的积盐，这个过程的好坏直接关系到相关设备是否可以安全经济运行，在锅炉用水的给水处理中会遇到一些问题：
1、在锅炉用水的给水处理中需要使用多介质过滤器对原水进行过滤，利用无烟煤、石英砂之间的缝隙截留水中的悬浮物，当多介质过滤器运行一段时间后，过滤器即会被悬浮物污堵，需要使用其产水反冲洗才能恢复多介质过滤器的功能,该冲洗方式会浪费大量的产水,使设备的运行成本升高。
2、对除盐水进行加氨，提高给水pH,防止游离性CO2对蒸汽锅炉进行酸性腐蚀，但蒸汽锅炉对给水加氨量要求很严格，而这种加氨方式极不稳定，很容易造成蒸汽锅炉需大量补水时除盐水含氨量过小，少量补水时含氨量过大。
实用新型内容
为解决现有技术中的不足，本实用新型提供一种火力发电厂的化学水处理装置，不仅出水纯度高、出水水质稳定，对原水利用率高，同时将氨溶液加入至除盐水箱中，配制成合格的锅炉补给水，避免了以前氨量忽大忽小现象。
本实用新型为实现上述目的，通过以下技术方案实现：
一种火力发电厂的化学水处理装置，包括去浊装置和除盐装置，所述去浊装置包括沿水流方向依次连接的多介质过滤装置、活性炭过滤装置、超滤装置，所述多介质过滤装置包括过滤器本体，所述过滤器本体内设置承托板，所述承托板上设置滤料层，所述滤料层由上层的粗滤层和下层的细滤层构成，所述过滤器本体的顶端设置进水管，所述过滤器本体的底端设置出水管，所述出水管上设置浊度检测器和第一电磁阀，所述粗滤层的顶端设置弧形凹槽，所述过滤器本体的底部设置反洗进水管、反洗进气管和反洗出水管，所述反洗出水管向上延伸贯穿滤料层，所述反洗出水管上设置第二电磁阀，所述细滤层由两层不同粒径的第一石英砂层、第二石英砂层构成，所述粗滤层、第一石英砂层、第二石英砂层内分别设置横向贯穿粗滤层、第一石英砂层、第二石英砂层的螺纹结构，所述螺纹结构包括螺纹杆和气缸，所述粗滤层、第一石英砂层、第二石英砂层内均设置与螺纹杆相配合的螺纹孔，所述螺纹杆的两端伸出过滤器本体的侧壁，所述气缸上的连杆与螺纹杆的一端可转动的连接，所述气缸带动螺纹杆在所述粗滤层、第一石英砂层、第二石英砂层内横向移动;
所述除盐装置包括除碳器，所述除碳器与超滤装置连通，所述除碳器沿水流方向设置依次连接的混床、除盐水箱、除氧器和储水池。
所述混床的出水管上还设置有加氨管道，加氨管道与储存有氨溶液的氨计量箱连通。
所述除氧器的出水口通过进水管路与储水池连通，所述进水管路上设置混水器，所述混水器与氨计量箱连通，所述混水器设置pH取样管路，所述pH取样管路上安装有pH计。
所述除盐水箱的出水口位置设置有通往化学实验室的除盐水取样管路，所述除盐水取样管路上设置有取样阀。
所述混床的出水管上设置有树脂捕捉器和逆止阀。
还包括废液槽，所述超滤装置上设置废液管，所述废液管、反洗出水管与废液槽连通。
对比与现有技术，本实用新型有益效果在于：
1、本实用新型包括去浊装置和除盐装置，过滤器本体的滤层通过螺纹结构的扰动，有利于在反洗时扩大颗粒之间的空隙，促进滤层内悬浮物被冲洗的水流带走，增加多介质过滤装置的过滤效果，有利于后序处理的进行，出水纯度高、出水水质稳定，对原水利用率高。
2、本实用新型将氨溶液加入至除盐水箱中，配制成合格的锅炉补给水，避免了产水中氨量忽大忽小现象。
3、本实用新型混水器与氨计量箱连通并设置pH取样管路，实时快速、便捷的监测到除盐水的含氨量和PH值，降低了输送管道和蒸汽锅炉设备的酸性腐蚀，延长了蒸汽锅炉的使用寿命。
4、本实用新型除盐水箱的出水口位置设置有通往化学实验室的除盐水取样管路有利于实时监测除盐水的水质，更好的控制出水纯度。
5、本实用新型混床出水管上设置有树脂捕捉器和逆止阀，对水中的树脂进行捕捉并防止加氨除盐水倒流。
6、本实用新型废液管、反洗出水管与废液槽连通，对经超滤装置和除盐装置处理后的废液进行收集。
