申请日2016.02.26
公开(公告)日2016.05.18
IPC分类号E03B1/04; E03C1/12
摘要

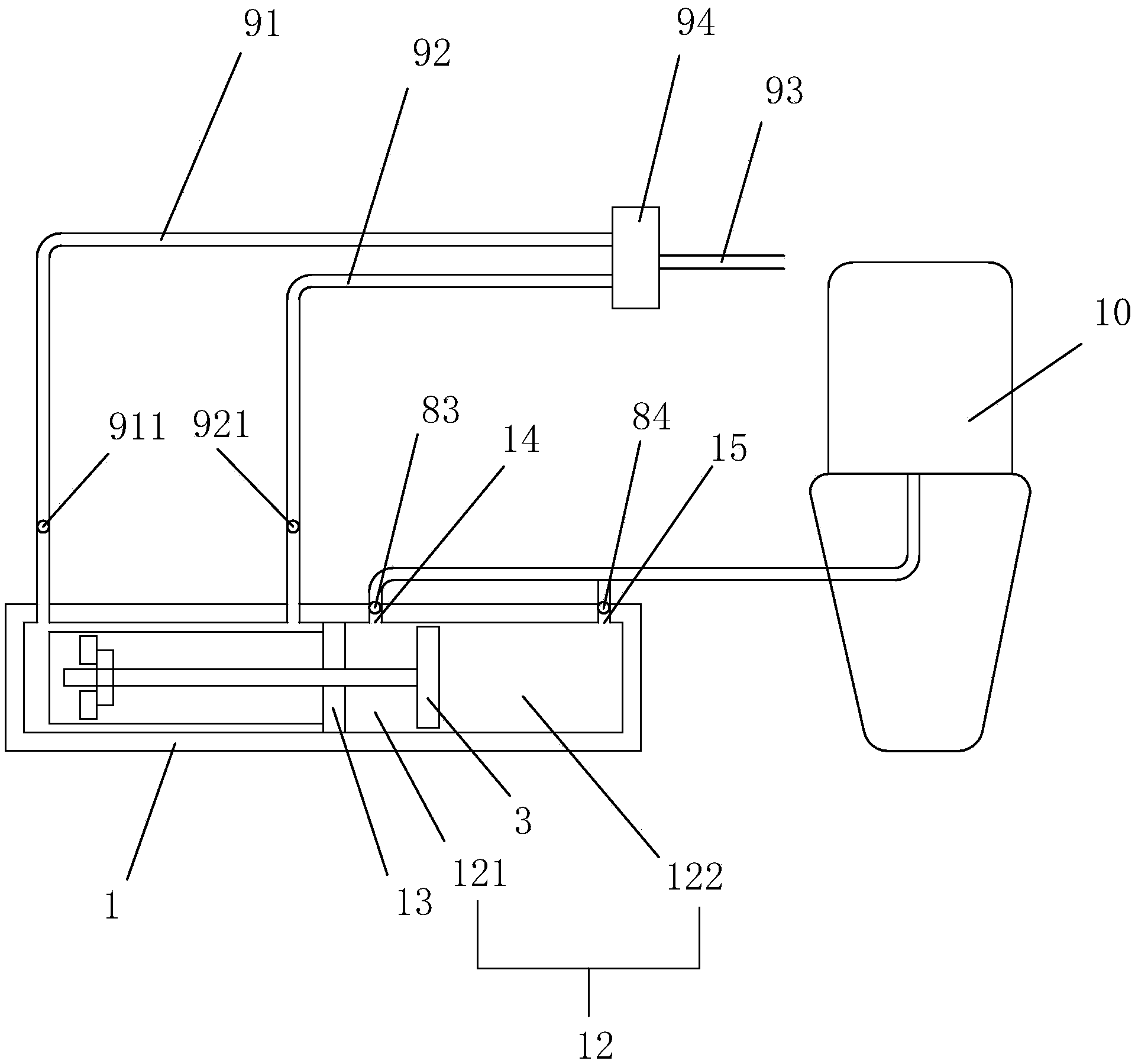

本发明公开了一种无动力废水再利用装置，其技术方案要点是：包括储存废水的废水箱和输送废水的工作箱，所述工作箱内设置有用于接收废水箱中废水的储水腔和用于将储水腔中废水推送至马桶的蓄水箱内的推压机构，所述推压机构连接有用于实现其推送和复位的管路系统。本发明解决了现有的废水再利用装置耗电，达不到节约能源的问题。
摘要附图
权利要求书
1.一种无动力废水再利用装置，其特征在于：包括储存废水的废水箱(2)和输送废水的工作箱(1)，所述工作箱(1)内设置有用于接收废水箱(2)中废水的储水腔(12)和用于将储水腔(12)中废水推送至马桶的蓄水箱(10)内的推压机构，所述推压机构连接有用于实现其推送和复位的管路系统。
2.根据权利要求1所述的无动力废水再利用装置，其特征在于：所述推压机构包括正向推送缸、反向推送缸和用于将所述储水腔(12)分隔成左半腔(121)和右半腔(122)的大活塞(3)，所述左半腔(121)和右半腔(122)分别设置有与马桶的蓄水箱(10)连通的第一排水口(14)和第二排水口(15)。
3.根据权利要求2所述的无动力废水再利用装置，其特征在于：所述废水箱(2)与所述左半腔(121)之间设置有第一单向阀(81)，所述第一单向阀(81)的流向为废水箱(2)流入左半腔(121);所述废水箱(2)与所述右半腔(122)之间设置有第二单向阀(82)，所述第二单向阀(82)的流向为废水箱(2)流入右半腔(122)。
4.根据权利要求2所述的无动力废水再利用装置，其特征在于：所述第一排水口(14)处设置有第三单向阀(83)，所述第三单向阀(83)的流向为左半腔(121)流向蓄水箱(10);所述第二排水口(15)处设置有第四单向阀(84)，所述第四单向阀(84)的流向为右半腔(122)流向蓄水箱(10)。
5.根据权利要求2所述的无动力废水再利用装置，其特征在于：所述正向推送缸包括正向缸缸体、正向推杆和正向单向活塞，所述正向缸体上设置有正向进水口和正向减压口。
6.根据权利要求5所述的无动力废水再利用装置，其特征在于：所述正向减压口与所述左半腔(121)相连通。
7.根据权利要求2所述的无动力废水再利用装置，其特征在于：所述正向推送缸和反向推送缸各自的数量至少为一个。
8.根据权利要求1所述的无动力废水再利用装置，其特征在于：所述废水箱(2)连通设置有用于检测废水箱(2)内液面高度的检测箱(101)。
9.根据权利要求8所述的无动力废水再利用装置，其特征在于：所述废水箱(2)与蓄水箱(10)连接的管路上还连接有用于补充水源的补水管(95)。
10.根据权利要求9所述的无动力废水再利用装置，其特征在于：所述检测箱(101)内设置有切换机构，所述补水管(95)上设置有用于启闭的开关(952)，所述切换机构与所述开关(952)联动。
说明书
无动力废水再利用装置
技术领域
本发明涉及一种废水再利用装置，更具体的说，它涉及一种无动力废水再利用装置。
背景技术
目前家居常用的各种用水设施缺乏水资源综合合理利用的概念，食用水与洗涤废水不分，甚至连冲洗厕所也用食用水，造成水资源的浪费。日常生活中的水资源浪费是普遍现象，特别是家庭用水量在逐年增多，而多数家庭都是将洗菜、洗澡、洗衣水等直接排入到下水道中，造成大量的水资源白白浪费掉。目前有的家庭为了节约水资源，将用过的水收集到盛水容器内进行再利用，但这样的方式太费劲，人们很不愿意通过这样劳累的方式去节水。另外，现有技术中，有一些废水回收装置，都是需要电源提供动力的，利用电动水泵将废水提高至一定的高度再进行二次利用。例如公开号为CN101105041A的中国专利公开了一种用于整体浴室废水回收利用的技术及装置，这种方式虽然省力，但是耗费电能，达不到节水节能的初衷。
发明内容
针对现有技术存在的不足，本发明的目的在于提供一种无动力废水再利用装置，其具有节水节能的效果。
为实现上述目的，本发明提供了如下技术方案：一种无动力废水再利用装置，包括储存废水的废水箱和输送废水的工作箱，所述工作箱内设置有用于接收废水箱中废水的储水腔和用于将储水腔中废水推送至马桶的蓄水箱内的推压机构，所述推压机构连接有用于实现其推送和复位的管路系统。
通过采用上述技术方案，将管路系统连接在自来水管上，利用自来水的压力，使得推送机构动作，无需其他增设的动力源，达到了节约能源的效果。当推送机构动作后能够将储水腔中的废水推送至马桶的蓄水箱内，进而将废水用来冲马桶，达到了废水再利用的效果，节约了水资源。
较佳的，所述推压机构包括正向推送缸、反向推送缸和用于将所述储水腔分隔成左半腔和右半腔的大活塞，所述左半腔和右半腔分别设置有与马桶的蓄水箱连通的第一排水口和第二排水口。
通过采用上述技术方案，正向推送缸推动大活塞挤压右半腔使其体积变小，压强变大，进而将废水通过第二排水口从右半腔推送至蓄水箱;反向推送缸推动大活塞反向运动挤压左半腔使其体积变小，压强变大，进而将废水通过第一排水口从左半腔推送至蓄水箱。
较佳的，所述废水箱与所述左半腔之间设置有第一单向阀，所述第一单向阀的流向为废水箱流入左半腔;所述废水箱与所述右半腔之间设置有第二单向阀，所述第二单向阀的流向为废水箱流入右半腔。
通过采用上述技术方案，第一单向阀能够防止左半腔内的水向废水箱内回流，第二单向阀能够防止右半腔内的水向废水箱内回流。
较佳的，所述第一排水口处设置有第三单向阀，所述第三单向阀的流向为左半腔流向蓄水箱;所述第二排水口处设置有第四单向阀，所述第四单向阀的流向为右半腔流向蓄水箱。
通过采用上述技术方案，第三单向阀能够防止蓄水箱内的水向左半腔内回流，第四单向阀能够防止蓄水箱内的水向右半腔内回流。
较佳的，所述正向推送缸包括正向缸缸体、正向推杆和正向单向活塞，所述正向缸体上设置有正向进水口和正向减压口。
通过采用上述技术方案，正向推杆推动正向单向活塞在正向缸缸体动作，由正向进水口进水实现推动，而正向减压口起到减压作用，使得正向推杆和正向单向活塞能够顺畅动作。
较佳的，所述正向减压口与所述左半腔相连通。
通过采用上述技术方案，从正向减压口排出的水能够流入到左半腔内，从而将这部分水从左半腔内推送到蓄水箱内。
较佳的，所述正向推送缸和反向推送缸各自的数量至少为一个。
通过采用上述技术方案，当正向推送缸和反向推送缸的数量为两个或两个以上时，能够使得正向推送缸和反向推送缸在推送的时候更加平稳，从而提高整体的稳定性。
较佳的，所述废水箱连通设置有用于检测废水箱内液面高度的检测箱。
通过采用上述技术方案，能够清楚的反应出废水箱内的水量，从而方便人们及时的向废水箱内补水或做出其他措施。
较佳的，所述废水箱与蓄水箱连接的管路上还连接有用于补充水源的补水管。
通过采用上述技术方案，避免废水箱内的水量不足时，蓄水箱内水也不足的情况发生，能够及时的向蓄水箱内补充水，不影响马桶的正常冲水。
较佳的，所述检测箱内设置有切换机构，所述补水管上设置有用于启闭的开关，所述切换机构与所述开关联动。
通过采用上述技术方案，当废水箱内的水量不足时，切换机构能够自动使开关开启，进而使得补水管向蓄水箱内进行补水。
本发明具有下述优点：本发明能够将日常生活的废水再利用到马桶的冲洗上，并且该装置是无需另外增设动力源的，只需要使用家庭中常用的自来水即可，达到了节能节水的作用。另外，该装置在废水充足的时候能够满足正常的冲洗马桶的需求，而当废水量不足时，可以自动切换到自来水补给，从而不会影响人们的正常生活。再者，在装置中设置了多出单向阀，避免了管路中的水回流。
