申请日2016.03.09
公开(公告)日2016.08.31
IPC分类号B01D29/56
摘要
本实用新型公开了一种污水净化塑钢罐装置，包括多级过滤筒，在水平方向，第一级过滤筒与第二级过滤筒同轴连接，第二级过滤筒与第三级过滤筒同轴连接，以此类推，各级过滤筒之间通过筒壁上的上、下错位通口连通，所述通口处设有滤格网，第一级过滤筒上设置具有多级滤网的过滤斗，所述过滤斗的污水过滤口连通第一级过滤筒顶部的污水进口，所述污水进口连通有化学原料输送管，第一级过滤筒内设有污水搅拌机构，最后一级过滤筒的上部设有净化水出口，还设有从各级过滤筒顶部通入至筒体底部的气压排渣管件。本实用新型成本低廉、结构简单、拆装方便、废渣清理容易、可对各类污水进行净化，轻松达到理想的污水处理效果，符合环保卫生要求。
权利要求书

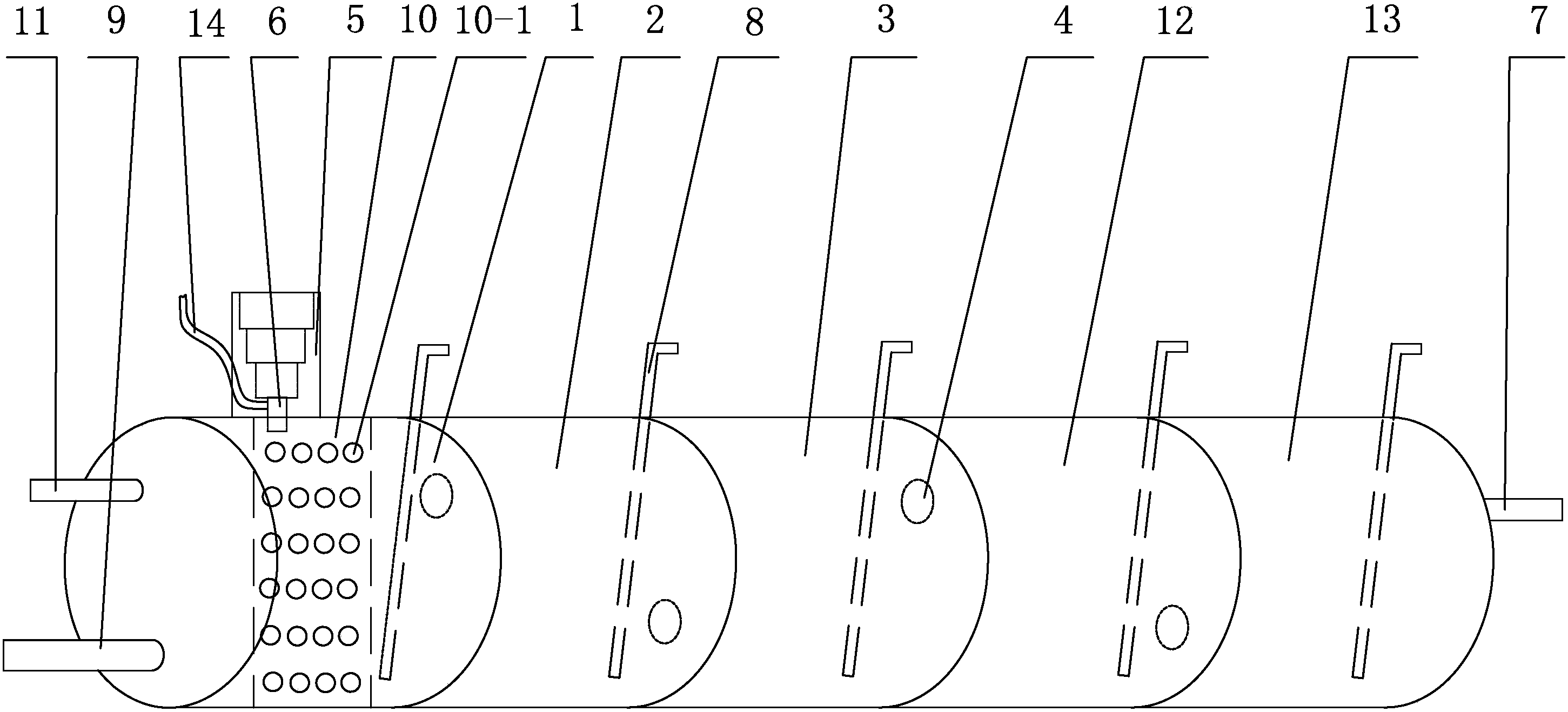

1.污水净化塑钢罐装置，包括过滤筒，其特征在于：所述过滤筒包括多级过滤筒，在水平方向，第一级过滤筒(1)与第二级过滤筒(2)同轴连接，第二级过滤筒(2)与第三级过滤筒(3)同轴连接，以此类推，各级过滤筒之间通过筒壁上的上、下错位通口(4)连通，所述通口(4)处设有滤格网，第一级过滤筒(1)上设置具有多级滤网的过滤斗(5)，所述过滤斗(5)的污水过滤口连通第一级过滤筒(1)顶部的污水进口(6)，所述污水进口(6)还连通有化学原料输送管(14)，第一级过滤筒(1)内设有污水搅拌机构，最后一级过滤筒的上部设有净化水出口(7)，还设有从各级过滤筒顶部通入至筒体底部的气压排渣管件(8)。
2.根据权利要求1所述的污水净化塑钢罐装置，其特征在于：所述气压排渣管件(8)包括通过活动接头设置的出渣管(8-1)，所述活动接头包括套盖(8-2)和套管(8-3)，所述套管(8-3)与对应过滤筒顶部的出气口(15)套接并固定，所述套盖(8-2)与套管(8-3)对接并通过套管(8-3)上的螺套(8-4)旋合拧紧，套盖(8-2)与套管(8-3)的连接端面之间设有密封件，套盖(8-2)上设有空压气管接头(8-5)和废渣排出管(8-6)，所述空压气管接头(8-5)连通高压气泵，所述出渣管(8-1)插入废渣排出管(8-6)中并经出气口(15)伸至过滤筒底部。
3.根据权利要求1所述的污水净化塑钢罐装置，其特征在于：所述搅拌机构包括水泵和污水搅拌中间筒(10)，所述污水搅拌中间筒(10)竖直设置，污水搅拌中间筒(10)的筒体上均布开设有过流孔(10-1)，所述水泵的抽水管(9)连通于第一级过滤筒(1)的下部，水泵的喷水管(11)连通于第一级过滤筒(1)的上部。
4.根据权利要求1～3中任意一项所述的污水净化塑钢罐装置，其特征在于：各级过滤筒均为塑钢筒。
说明书
污水净化塑钢罐装置
技术领域：
本实用新型涉及污水净化装置，具体为一种污水净化塑钢罐装置。
背景技术：
目前，我国许多城市、农村都建有沼气池、化粪池，由于年代长久，或外界地质条件变化，容易造成发酵室渗漏，化粪功能消失。
当今农村养猪场，沼气池设计都是一级沼化，效果极差，根本无法达到环保要求;另外沼气池、化粪池都是通过沉淀、厌氧、发酵等措施在一定气温条件才能发挥功效，但在严寒的冬季，气温超低，沼化功能基本消失。
对于沼气池、化粪池产生的污水，无条件的地区采取直接排放而造成污染;条件好些的地区会采用一些简单的污水处理办法进行去污排放，方案为采用过滤、沉淀等物理方法，并结合简易的化学、生物手段，体现出高耗能、低效率的缺陷。
实用新型内容：
针对现有技术的不足，本实用新型所要解决的技术问题是提出了一种容易实施、手段简单且方案高效的污水净化塑钢罐装置。
能够解决上述技术问题的污水净化塑钢罐装置，其技术方案包括过滤筒，所不同的是所述过滤筒包括多级过滤筒，在水平方向，第一级过滤筒与第二级过滤筒同轴连接，第二级过滤筒与第三级过滤筒同轴连接，以此类推，各级过滤筒之间通过筒壁上的上、下错位通口连通，所述通口处设有滤格网，第一级过滤筒上设置具有多级滤网的过滤斗，所述过滤斗的污水过滤口连通第一级过滤筒顶部的污水进口，所述污水进口还连通有化学原料输送管，第一级过滤筒内设有污水搅拌机构，最后一级过滤筒的上部设有净化水出口，还设有从各级过滤筒顶部通入至筒体底部的气压排渣管件。
所述气压排渣管件的一种结构包括通过活动接头设置的出渣管，所述活动接头包括套盖和套管，所述套管与对应过滤筒顶部的出气口套接并固定，所述套盖与套管对接并通过套管上的螺套旋合拧紧，套盖与套管的连接端面之间设有密封件，套盖上设有空压气管接头和废渣排出管，所述空压气管接头连通高压气泵，所述出渣管插入废渣排出管中并经出气口伸至过滤筒底部。
所述搅拌机构的一种结构包括水泵和污水搅拌中间筒，所述污水搅拌中间筒竖直设置，污水搅拌中间筒的筒体上均布开设有过流孔，所述水泵的抽水管连通于第一级过滤筒的下部，水泵的喷水管连通于第一级过滤筒的上部。
为满足轻便、防腐要求，各级过滤筒均可采用塑钢筒。
本实用新型的有益效果：
本实用新型污水净化塑钢罐装置成本低廉、结构简单、拆迁安装方便、废渣清理容易、可对大型养猪场、垃圾填满场、城市生活污水管道的污水进行净化，轻松达到理想的污水处理效果，符合环保卫生要求。
