申请日2016.03.16
公开(公告)日2016.08.17
IPC分类号E06B1/62
摘要
一种解决外墙窗框渗漏水的防水处理构造，由内而外设置柔性材料层(1)、密封层(2)、防水层(3);能够有效地解决现有窗框施工过程中防水砂浆或聚氨酯发泡胶嵌填不密实及刚性材料所带来的开裂等影响所造成的渗漏问题。
权利要求书

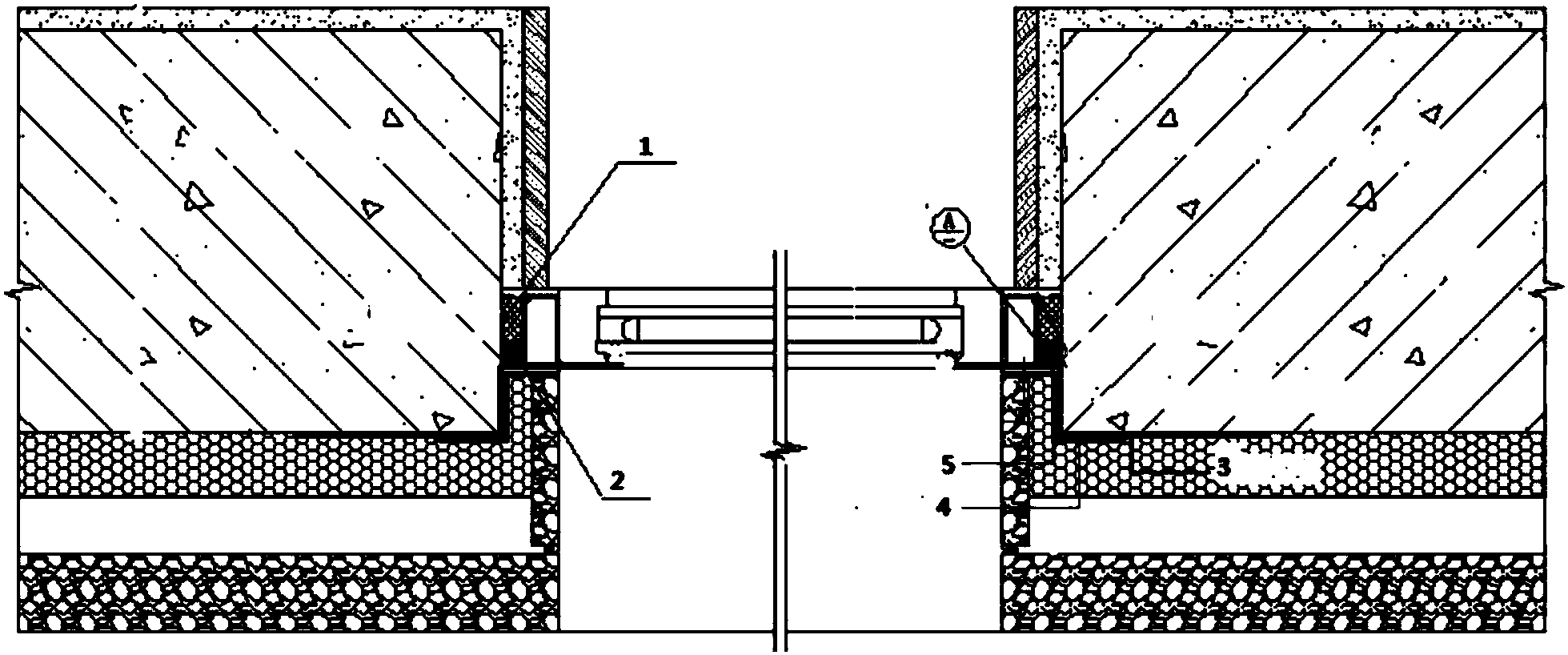

1.一种解决外墙窗框渗漏水的防水处理构造，其特征在于，包括柔性材料层(1)、密封层(2)、防水层(3);
所述柔性材料层(1)设置在接缝内，两端分别与门窗框及墙体相连;
所述密封层(2)覆盖在所述柔性材料层(1)外表面，两端分别与门窗框及墙体相连;
所述防水层(3)覆盖在所述密封层(2)外表面，两端分别与门窗框及墙体搭接。
2.如权利要求1所述的一种解决外墙窗框渗漏水的防水处理构造，其特征在于，还包括涂膜附加层(4)，所述涂膜附加层(4)覆盖在所述防水层(3)内表面。
3.如权利要求1或2所述的一种解决外墙窗框渗漏水的防水处理构造，其特征在于，包括抹面层(5)，所述抹面层(5)覆盖在所述一种解决外墙窗框渗漏水的防水处理构造外表面，两端分别与门窗框及墙体相连。
4.如权利要求1或2所述的一种解决外墙窗框渗漏水的防水处理构造，其特征在于，所述密封层(2)采用硅酮密封胶。
5.如权利要求3所述的一种解决外墙窗框渗漏水的防水处理构造，其特征在于，所述抹面层(5)采用防水砂浆或普通砂浆或者堵漏宝的一种或者几种。
6.如权利要求1或2所述的一种解决外墙窗框渗漏水的防水处理构造，其特征在于，所述防水层(3)与墙体搭接部位宽度不小于500mm。
7.如权利要求1或2所述的一种解决外墙窗框渗漏水的防水处理构造，其特征在于，所述密封层(2)厚度不大于5mm。
8.如权利要求2所述的一种解决外墙窗框渗漏水的防水处理构造，其特征在于，所述涂膜附加层(4)宽度为250mm。
说明书
一种解决外墙窗框渗漏水的防水处理构造
技术领域
本实用新型涉及防水工程技术领域，特别是一种解决外墙窗框渗漏水的防水处理构造。
背景技术
现行技术对外墙窗框与墙体交接部位的防水做法为：门窗框与墙体间的缝隙宜采用聚合物水泥防水砂浆或发泡聚氨酯填充;外墙防水层应延伸至门窗框，防水层与门窗框间应预留凹槽，并应嵌填密封材料;门窗上楣的外口应做滴水线;外窗台应设置不小于5%的外排水坡度。
但是发泡胶在施工过程中其密实度不能保证，尤其在间隙较大情况下更是如此，且一般工程项目在该部位处理时往往忽略相应的封堵处理，致使在外墙窗框整体施工完成且外侧装饰层施工验收完毕后，由于发泡聚氨酯或砂浆的本身特性(在应力集中或建筑沉降变形发生时容易开裂)，加之嵌填处理过程中的不密实，外侧打胶的忽略性等诸多因素，窗角四周开裂、窗边渗漏等情况屡见不鲜。
针对上述问题，本实用新型提供一种窗框与墙体之间的防水构造，解决现有窗框施工过程中防水砂浆或聚氨酯发泡胶嵌填不密实及刚性材料所带来的开裂等影响所造成的渗漏问题。
实用新型内容
本实用新型所要解决的技术问题是提供一种解决外墙窗框渗漏水的防水处理构造，能够有效地解决现有窗框施工过程中防水砂浆或聚氨酯发泡胶嵌填不密实及刚性材料所带来的开裂等影响所造成的渗漏问题。
一种解决外墙窗框渗漏水的防水处理构造，包括柔性材料层、密封层、防水层;
所述柔性材料层设置在接缝内，两端分别与门窗框及墙体相连;
所述密封层覆盖在所述柔性材料层外表面，两端分别与门窗框及墙体相连;
所述防水层覆盖在所述密封层外表面，两端分别与门窗框及墙体搭接。
进一步的，所述一种解决外墙窗框渗漏水的防水处理构造还包括涂膜附加层，所述涂膜附加层覆盖在所述防水层内表面。
进一步的，所述一种解决外墙窗框渗漏水的防水处理构造还包括抹面层，所述抹面层覆盖在所述一种解决外墙窗框渗漏水的防水处理构造外表面，两端分别与门窗框及墙体相连。
进一步的，所述密封层采用硅酮密封胶。
进一步的，所述抹面层采用防水砂浆或普通砂浆或堵漏宝的一种或几种。
优选的，所述防水层与墙体搭接部位宽度不小于500mm。
优选的，所述密封层厚度不大于5mm。
优选的，所述涂膜附加层宽度为250mm。
本实用新型还公开了一种解决外墙窗框渗漏水的防水处理构造的施工方法，包括如下步骤：
1)预清理接缝;
2)使用发泡剂对接缝部位进行嵌填;
3)对发泡剂在其固化前进行挤压，使接缝内形成一个预留空间;
4)向步骤3)中形成的预留空间内嵌填柔性材料，形成所述柔性材料层;
5)向步骤4)中所述所述柔性材料层表面覆盖密封材料，形成密封层;
6)向骤5)中所述密封层表面覆盖抹面层;
7)向步骤6)中所述抹面层表面覆盖涂膜附加层;
8)向步骤7)中所述涂膜附加层表面防水材料并使其两端分别与门窗框及墙体搭接，形成防水层。
本实用新型的有益效果在于，通过对门窗框与墙体交接处空间内增加一道柔性的密封材料，并在其外部设置一道相当于对其的保护层，一方面通过其具有很好的适应变形的能力来提高由于沉降等不利因素所造成的开裂，另一方面增加对其保护延长其使用寿命，从而增加该部位的防水效果。再者，在窗框与墙体之间增设一道防水，以最大限度的减少因墙体开裂所造成的渗漏情况。
