液压式污泥抓斗

中国污水处理工程网 时间:2018-3-14 17:39:10

污水处理专利技术

  申请日2016.02.29

  公开(公告)日2018.01.23

  IPC分类号B66C3/16

  摘要

  本发明公开了一种新型液压式污泥抓斗,包括两个相对设置、可开合的斗部,输送支撑杆装置的一端铰接在对应的斗部的上顶板的后部处,输送支撑杆装置的另一端铰接在上部连接块上,上部连接块的中部顶面固定有推动油缸,推动油缸的推杆向下穿过上部连接块并固定有推块,推动杆在推块的下部,两个推动杆的上端铰接在推块的两端底部,推动杆的另一端铰接在斗部的上顶板的前部处;两个斗部的相接触的端面上固定有缓冲层,两个缓冲层相压靠。它的两个斗部不容易碰撞受损,保护效果好,其采用单个推动油缸实现闭合开启,其结构简单,效果好,而采用永磁铁块和永磁铁层可以将两个斗部闭合牢固。

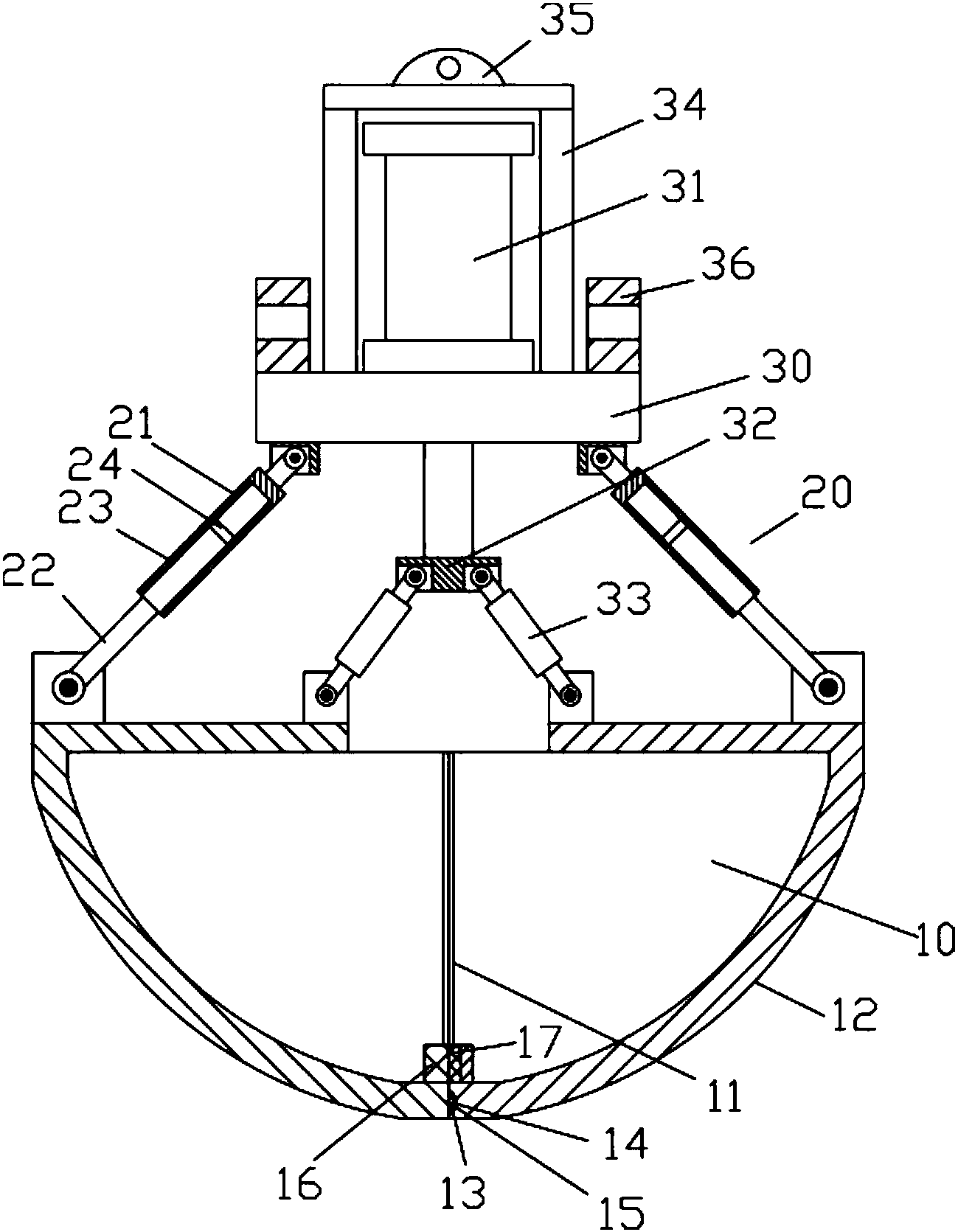

  摘要附图



  权利要求书

  1.一种液压式污泥抓斗,包括两个相对设置、可开合的斗部(10),其特征在于:输送支撑杆装置(20)的一端铰接在对应的斗部(10)的上顶板的后部处,输送支撑杆装置(20)的另一端铰接在上部连接块(30)上,上部连接块(30)的中部顶面固定有推动油缸(31),推动油缸(31)的推杆向下穿过上部连接块(30)并固定有推块(32),推动杆(33)在推块(32)的下部,两个推动杆(33)的上端分别铰接在推块(32)的两端底部,两个推动杆(33)的另一端分别铰接在对应的斗部(10)的上顶板的前部处;

  两个斗部(10)的相接触的端面上固定有缓冲层(11),两个缓冲层(11)相压靠;

  所述两个斗部(10)的底部弧形板(12)的相对的端面中,一个斗部的底部弧形板(12)的端面上固定有多个半球形凸起定位块(13),另一个斗部的底部弧形块(12)的端面中嵌套并固定有永磁铁块(14),永磁铁块(14)上具有多个凹孔(15),半球形凸起定位块(13)插套在对应的凹孔(15)中并吸附在永磁铁块(14)上;

  所述两个斗部(10)的底部弧形板(12)的相对一端的内侧壁上均固定有两个连接部(16);其中一个连接部(16)上固定有永磁铁层(17),永磁铁层(17)吸附在另一个连接部(16)上;

  所述上部连接块(30)的顶面上固定有保护连接架(34),推动油缸(31)处于保护连接架(34)中,保护连接架(34)的顶板顶面上固定有挂钩部(35),上部连接块(30)的两端固定有侧部挂钩部(36)。

  2.根据权利要求1所述的一种液压式污泥抓斗,其特征在于:所述输送支撑杆装置(20)包括导向筒(21),导向筒(21)的上端铰接在上部连接块(30)上,导向筒(21)中插套有导向杆(22),导向杆(22)的下端铰接在对应的斗部(10)上。

  3.根据权利要求2所述的一种液压式污泥抓斗,其特征在于:所述导向筒(21)的中部孔体的内侧壁上固定有自润滑耐磨套(23),导向杆(22)插套在自润滑耐磨套(23)中。

  4.根据权利要求2所述的一种液压式污泥抓斗,其特征在于:所述导向杆(22)的顶端固定有弹性块(24)。

  说明书

  一种液压式污泥抓斗

  技术领域:

  本发明涉及污泥处理技术领域,更具体的说涉及一种液压式污泥抓斗。

  背景技术:

  现有的污泥抓斗一般采用机械式或者是液压式,机械式的结构复杂,制作麻烦,效果不理想,而液压式的结构一般采用的是在斗部的后部直接安装液压缸进行推拉,其需要多个液压缸,同时,现有的抓斗的两个斗部相压靠的端面处一般没有缓冲机构,容易碰撞受损。

  发明内容:

  本发明的目的是克服现有技术的不足,提供一种液压式污泥抓斗,它的两个斗部不容易碰撞受损,保护效果好,其采用单个推动油缸实现闭合开启,其结构简单,效果好,而采用永磁铁块和永磁铁层可以将两个斗部闭合牢固。

  本发明解决所述技术问题的方案是:

  一种液压式污泥抓斗,包括两个相对设置、可开合的斗部,输送支撑杆装置的一端铰接在对应的斗部的上顶板的后部处,输送支撑杆装置的另一端铰接在上部连接块上,上部连接块的中部顶面固定有推动油缸,推动油缸的推杆向下穿过上部连接块并固定有推块,推动杆在推块的下部,两个推动杆的上端分别铰接在推块的两端底部,两个推动杆的另一端分别铰接在对应的斗部的上顶板的前部处;

  两个斗部的相接触的端面上固定有缓冲层,两个缓冲层相压靠。

  所述两个斗部的底部弧形板的相对的端面中,一个斗部的底部弧形板的端面上固定有多个半球形凸起定位块,另一个斗部的底部弧形块的端面中嵌套并固定有永磁铁块,永磁铁块上具有多个凹孔,半球形凸起定位块插套在对应的凹孔中并吸附在永磁铁块上。

  所述两个斗部的底部弧形板的相对一端的内侧壁上均固定有两个连接部;其中一个连接部上固定有永磁铁层,永磁铁层吸附在另一个连接部上。

  所述上部连接块的顶面上固定有保护连接架,推动油缸处于保护连接架中,保护连接架的顶板顶面上固定有挂钩部,上部连接块的两端固定有侧部挂钩部。

  所述输送支撑杆装置包括导向筒,导向筒的上端铰接在上部连接块上,导向筒中插套有导向杆,导向杆的下端铰接在对应的斗部上。

  所述导向筒的中部孔体的内侧壁上固定有自润滑耐磨套,导向杆插套在自润滑耐磨套中。

  所述导向杆的顶端固定有弹性块。

  本发明的突出效果是:

  与现有技术相比,它的两个斗部不容易碰撞受损,保护效果好,其采用单个推动油缸实现闭合开启,其结构简单,效果好,而采用永磁铁块和永磁铁层可以将两个斗部闭合牢固。
