申请日2016.02.29
公开(公告)日2016.10.12
IPC分类号C02F3/30
摘要
本实用新型提供了一种双叶片污水处理器，包括本体、进水管、出水管，所述进水管位于所述本体的顶部，所述出水管位于所述本体的底部，所述本体的底部设有过滤器，还包括搅拌系统，所述搅拌系统包括动力机构、轴、第一叶片以及第二叶片，所述动力机构设在所述本体的上部，所述轴一端连接所述动力机构，另一端伸入所述本体内，所述轴伸入所述本体的部分安装有所述第一叶片和所述第二叶片，所述出水管通过三通与排水管以及循环管的一端连通，所述排水管上设有排水阀，所述循环管上设有循环阀和循环泵，所述循环管的另一端连接所述本体的顶端。

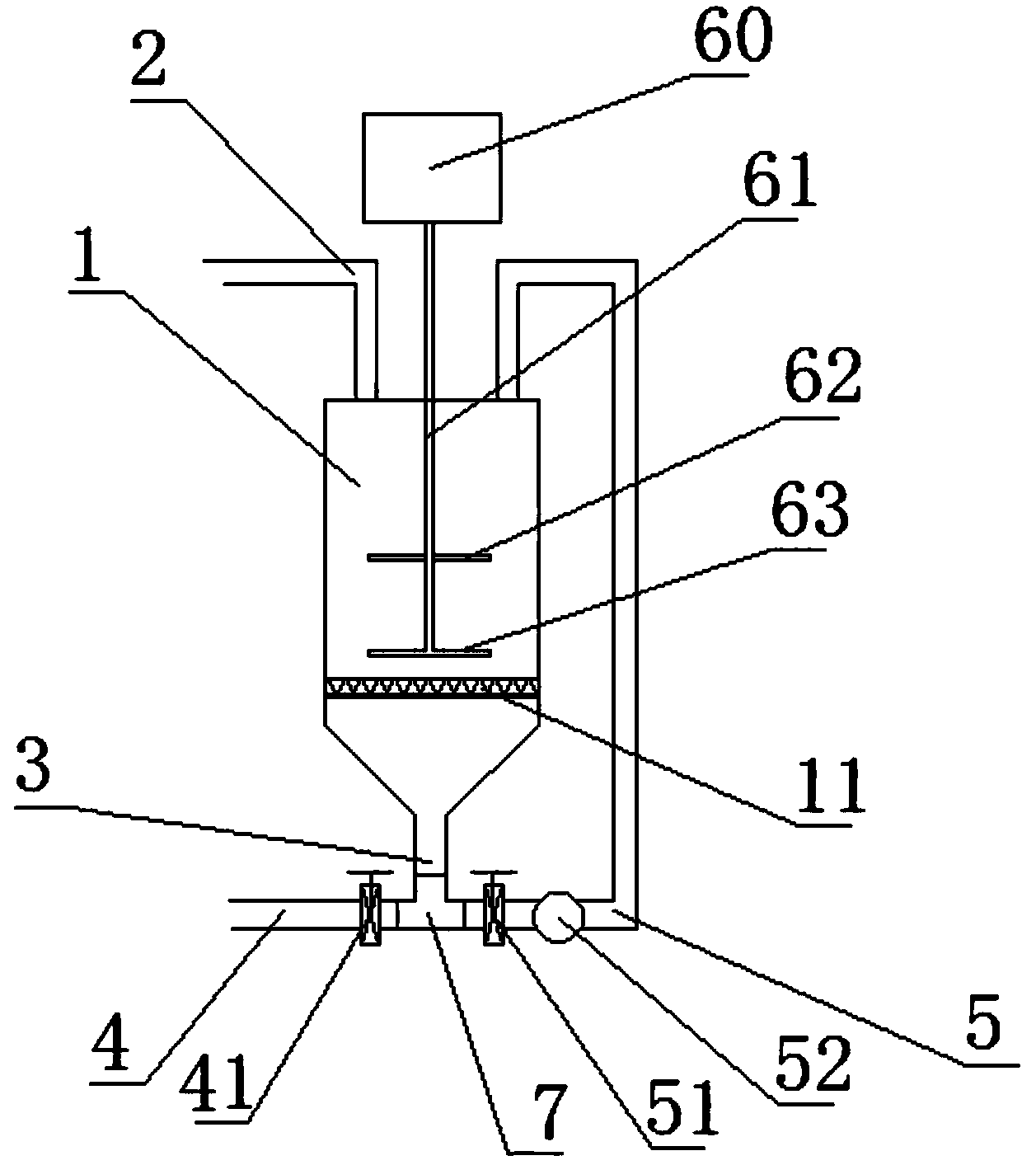

摘要附图
权利要求书
1.一种双叶片污水处理器，包括本体、进水管、出水管，所述进水管位于所述本体的顶部，所述出水管位于所述本体的底部，所述本体的底部设有过滤器，其特征在于：
还包括搅拌系统，所述搅拌系统包括动力机构、轴、第一叶片以及第二叶片，所述动力机构设在所述本体的上部，所述轴一端连接所述动力机构，另一端伸入所述本体内，所述轴伸入所述本体的部分安装有所述第一叶片和所述第二叶片;
所述出水管通过三通与排水管以及循环管的一端连通，所述排水管上设有排水阀，所述循环管上设有循环阀和循环泵，所述循环管的另一端连接所述本体的顶端。
2.根据权利要求1所述的污水处理器，其特征在于：所述本体的内壁设有污水处理膜，所述污水处理膜包括厌氧层、好氧层、附着水层。
3.根据权利要求1或2所述的污水处理器，其特征在于：所述本体上部为圆柱体结构，下部为圆锥体结构。
4.根据权利要求3所述的污水处理器，其特征在于：所述排水管上也设有过滤器。
说明书
一种双叶片污水处理器
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种双叶片污水处理器。
背景技术
在现在的加工制造业，工业废水的量越来越大，各个企业也对如何处理工业废水越来越重视，但这些环保设备结构复杂，操作困难，为企业增加了额外的生产成本，有的企业避免增加生产成本，采取不对工业废水进行处理，直接排放的做法，这种做法对环境污染造成很大的危害，也对企业的发展造成不良影响。
所以，如何提供一种新型双叶片污水处理器，是目前本领域技术人员亟待解决的技术问题。
实用新型内容
有鉴于此，本实用新型提供了一种双叶片污水处理器，解决现有技术中存在的问题，具体方案如下：
一种双叶片污水处理器，包括本体、进水管、出水管，所述进水管位于所述本体的顶部，所述出水管位于所述本体的底部，所述本体的底部设有过滤器，其特征在于：
还包括搅拌系统，所述搅拌系统包括动力机构、轴、第一叶片以及第二叶片，所述动力机构设在所述本体的上部，所述轴一端连接所述动力机构，另一端伸入所述本体内，所述轴伸入所述本体的部分安装有所述第一叶片和所述第二叶片;
所述出水管通过三通与排水管以及循环管的一端连通，所述排水管上设有排水阀，所述循环管上设有循环阀和循环泵，所述循环管的另一端连接所述本体的顶端。
进一步的，所述本体的内壁设有污水处理膜，所述污水处理膜包括厌氧层、好氧层、附着水层。
优选的，所述本体上部为圆柱体结构，下部为圆锥体结构。
优选的，所述排水管上也设有过滤器。
本实用新型与现有技术相比，具有的优点是：1、处理器本体内设置两级叶片搅拌，使得污水中的杂质快速被过滤器吸收。2、处理不达标的中水可以循环进入过滤器本体内继续过滤，直至合格后才被排放，过滤效果好。3、过滤器本体内壁增加污水处理膜，可以有效处理污水中的有机物，提高污水处理效果。
