申请日2016.02.29
公开(公告)日2016.09.07
IPC分类号C02F1/04
摘要
本实用新型涉及湿法烟气脱硫废水蒸发处理装置，属于脱硫废水处理技术领域。所述装置包括蒸发塔、脱硫废水泵、储液罐、脱硫塔;从空预器前的烟道一上引出的管道一与从空预器后的烟道二上引出的管道二交汇后与管道三连通，管道三的另一端与蒸发塔的烟气入口连通;位于蒸发塔下部的出气口经管道六与烟道二连通，烟道二的另一端与脱硫塔连通;在管道一上设置阀门一，在管道二上设置阀门二和风机;从脱硫塔引出的脱硫废水经管道四排入储液罐，储液罐经管道五与蒸发塔上的旋流喷嘴连通，在管道五上设置脱硫废水泵。本实用新型能够实现对所述装置的智能化控制，可以实现对脱硫废水蒸发处理过程的灵活精确控制，保证装置的稳定高效运行。

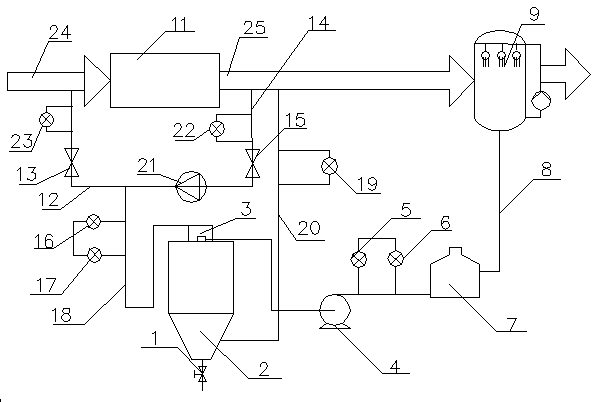

摘要附图
权利要求书
1.一种湿法烟气脱硫废水蒸发处理装置，其特征在于：包括蒸发塔(2)、脱硫废水泵(4)、储液罐(7)、脱硫塔(9);从空预器(11)前的烟道一(24)上引出的管道一(12)与从空预器(11)后的烟道二(25)上引出的管道二(14)交汇后与管道三(18)连通，管道三(18)的另一端与蒸发塔(2)的烟气入口连通;位于蒸发塔(2)下部的出气口经管道五(20)与烟道二(25)连通，烟道二(25)的另一端与脱硫塔(9)连通;在管道一(12)上设置阀门一(13)，在管道二(14)上设置阀门二(15)和风机(21);从脱硫塔(9)引出的脱硫废水经管道四(8)排入储液罐(7)，储液罐(7)经管道六(26)与蒸发塔(2)上的旋流喷嘴(3)连通，在管道六(26)上设置脱硫废水泵(4)。
2.根据权利要求1所述的湿法烟气脱硫废水蒸发处理装置，其特征在于：所述装置还包括温度检测器和流量检测器以及与各个检测器相连的控制系统，在管道一(12)上设置温度检测器一(23)，在管道二(14)上设置温度检测器二(22)，在管道三(18)上设置温度检测器三(16)和流量检测器一(17)，在管道五(20)上设置温度检测器四(19)，在管道六(26)上设置温度检测器五(5)和流量检测器二(6)。
3.根据权利要求1所述的湿法烟气脱硫废水蒸发处理装置，其特征在于：在烟道二(24)上设置除尘器(10)。
4.根据权利要求1所述的湿法烟气脱硫废水蒸发处理装置，其特征在于：蒸发塔(2)底部设置排渣口(1)。
5.根据权利要求2所述的湿法烟气脱硫废水蒸发处理装置，其特征在于：所述控制系统为PLC控制系统，所述PLC控制系统包括安装组态软件的工控机，所述工控机与所述温度检测器和流量检测器通过网络连接。
6.根据权利要求2或5任一项所述的湿法烟气脱硫废水蒸发处理装置，其特征在于：所述控制系统包括旁路保护系统。
说明书
湿法烟气脱硫废水蒸发处理装置
技术领域
本实用新型涉及湿法烟气脱硫废水蒸发处理装置，属于脱硫废水处理技术领域。
背景技术
石灰石石膏湿法脱硫技术目前是电厂进行烟气脱硫的最普遍的方法，而使用这一方法的过程中会有一定的脱硫废水产生，该废水中往往含有悬浮固体和超量的重金属物质，一般呈现弱酸性，因此，如果直接排放会严重危害环境，需要经过处理达标后排放。目前公知的湿法烟气脱硫废水处理采用的是加药处理的工艺，该工艺所需的设备比较多，工艺复杂，而且需要投加大量的化学药剂，成本较高。同时，该废水处理工艺对废水中高浓度的氯离子几乎不做任何脱除，这不利于脱硫废水的重新利用，而过量的氯离子会对环境产生不良影响。
实用新型内容
本实用新型需要解决的技术问题是提供一种零排放、处理费用低的燃煤电厂烟气脱硫废水处理装置。
为解决上述技术问题，本实用新型所采用的技术方案是：
一种湿法烟气脱硫废水蒸发处理装置，包括蒸发塔、脱硫废水泵、储液罐、脱硫塔;从空预器前的烟道一上引出的管道一与从空预器后的烟道二上引出的管道二交汇后与管道三连通，管道三的另一端与蒸发塔的烟气入口连通;位于蒸发塔下部的出气口经管道五与烟道二连通，烟道二的另一端与脱硫塔连通;在管道一上设置阀门一，在管道二上设置阀门二和风机;从脱硫塔引出的脱硫废水经管道四排入储液罐，储液罐经管道六与蒸发塔上的旋流喷嘴连通，在管道六上设置脱硫废水泵。
进一步的，所述装置还包括温度检测器和流量检测器以及与各个检测器相连的控制系统，在管道一上设置温度检测器一，在管道二上设置温度检测器二，在管道三上设置温度检测器三和流量检测器一，在管道五上设置温度检测器四，在管道六上设置温度检测器五和流量检测器二。
进一步的，在烟道二上设置除尘器。
进一步的，蒸发塔底部设置排渣口。
进一步的，所述控制系统为PLC控制系统，所述PLC控制系统包括安装组态软件的工控机，所述工控机与所述温度检测器和流量检测器通过网路连接。
进一步的，所述控制系统包括旁路保护装系统。
由于采用了上述技术方案，本实用新型取得的技术进步是：
本实用新型中用于蒸发脱硫废水的烟气从空预器前后进行抽取，控制阀门采用联动控制，降低了系统的复杂度，提高了控制的灵活性。
本实用新型的控制系统及温度检测器和流量检测器能够实现对所述装置的智能化控制，实现对脱硫废水蒸发处理的精确控制，保证装置的稳定高效运行。
本实用新型的控制系统还设置了旁路保护系统，可以在危险工况下对装置进行保护，以保证整个装置的安全。
