申请日2016.02.29
公开(公告)日2016.08.24
IPC分类号E03F5/22; E03F5/14; E03F5/26
摘要
本实用新型提供一种具有清淤装置的一体化污水提升泵站，包括：筒体;进水口，设于筒体且与筒体的内部相连通;出水装置，包括至少一个排水潜污泵和与至少一个排水潜污泵相连接的出水管，出水管的一端为出水口，排水潜污泵设于筒体内，出水口设于筒体;清淤装置，包括清淤管和设于清淤管的电磁阀，清淤管一端连接出水管，另一端设于筒体的底部;控制装置，设于筒体且电性连接排水潜污泵和电磁阀，以控制排水潜污泵和电磁阀的开启或关闭。当开启清淤装置的电磁阀时，出水管中的污水被分流至清淤装置的清淤管中，并从筒体底部冲出，从而冲击筒体底部淤泥，防止筒体底部淤泥沉积，以确保排水潜污泵正常工作，增加了排水潜污泵的使用寿命。

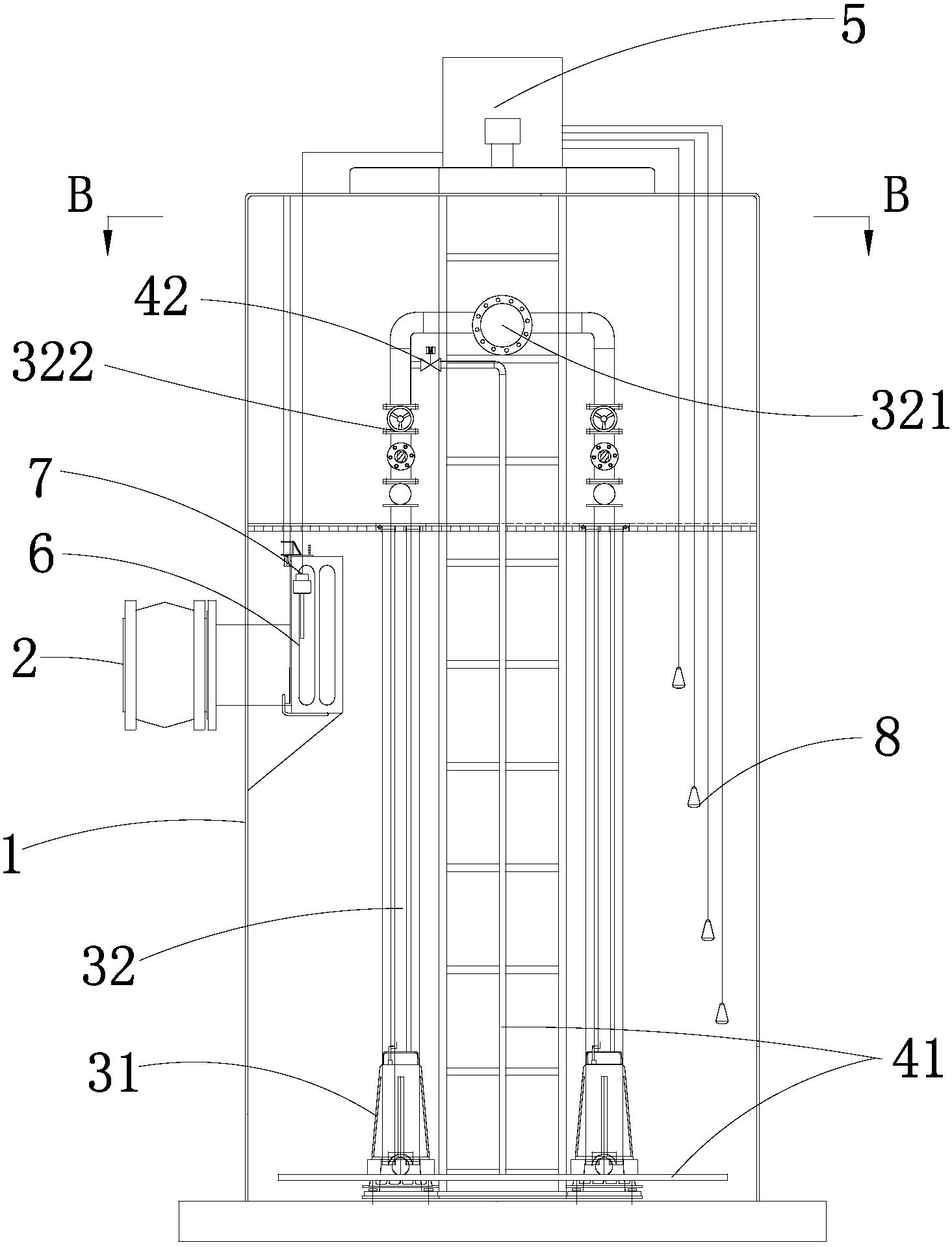

摘要附图
权利要求书
1.一种具有清淤装置的一体化污水提升泵站，其特征在于，包括：
筒体，
进水口，设置于所述筒体且与所述筒体的内部相连通;
出水装置，包括至少一个排水潜污泵和与至少一个排水潜污泵相连接的出水管，出水管的一端为出水口，所述排水潜污泵设置于所述筒体的内部，所述出水口设置于筒体;
清淤装置，包括清淤管和设于清淤管的电磁阀，所述清淤管一端连接出水管，另一端设于筒体的底部;
控制装置，设置于所述筒体且电性连接所述排水潜污泵和所述电磁阀，以控制所述排水潜污泵和所述电磁阀的开启或关闭。
2.根据权利要求1所述的具有清淤装置的一体化污水提升泵站，其特征在于，所述清淤管设于所述筒体底部的一端呈弧形或半圆形。
3.根据权利要求1所述的具有清淤装置的一体化污水提升泵站，其特征在于，所述出水管上设有止回阀，所述清淤管连接出水管处位于所述止回阀的后端。
4.根据权利要求1所述的具有清淤装置的一体化污水提升泵站，其特征在于，还包括垃圾过滤装置，设置于所述进水口的一侧，将从进水口进入的污水中的垃圾进行截留处理。
5.根据权利要求4所述的具有清淤装置的一体化污水提升泵站，其特征在于，所述垃圾过滤装置为提篮格栅。
6.根据权利要求4所述的具有清淤装置的一体化污水提升泵站，其特征在于，还包括垃圾检测装置，所述垃圾检测装置设置于所述垃圾过滤装置内且电性连接所述控制装置。
7.根据权利要求1所述的具有清淤装置的一体化污水提升泵站，其特征在于，还包括与控制装置电性连接的至少一个用于检测筒体内部水位的液位浮球。
8.根据权利要求7所述的具有清淤装置的一体化污水提升泵站，其特征在于，所述液位浮球为四个，分别设于筒体内四个不同高度位置。
说明书
具有清淤装置的一体化污水提升泵站
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种具有清淤装置的一体化污水提升泵站。
背景技术
目前污水处理是为使污水达到再次使用的水质要求，对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。现代社会的进步和发展离不开水资源。按污水来源分类，污水处理一般分为生产污水处理和生活污水处理。生产污水包括工业污水、农业污水以及医疗污水等，而生活污水就是日常生活产生的污水，是指各种形式的无机物和有机物的复杂混合物。
目前的污水处理泵站处理后的污水可以滤除多数的生活垃圾，但容易造成泵站筒体底部沉积淤泥，随着处理时间的不断积累，筒体底部的淤泥越来越多，容易造成排水潜污泵停止工作的问题，进而发生机器故障。
实用新型内容
本实用新型的目的是为了解决上述问题，提供一种能够及时清理筒体底部淤泥，避免排水潜污泵停止工作的具有清淤装置的一体化污水提升泵站。
为了达到上述目的，本实用新型提供一种具有清淤装置的一体化污水提升泵站，包括：筒体;进水口，设置于所述筒体且与所述筒体的内部相连通;出水装置，包括至少一个排水潜污泵和与至少一个排水潜污泵相连接的出水管，出水管的一端为出水口，所述排水潜污泵设置于所述筒体的内部，所述出水口设置于筒体;清淤装置，包括清淤管和设于清淤管的电磁阀，所述清淤管一端连接出水管，另一端设于筒体的底部;控制装置，设置于所述筒体且电性连接所述排水潜污泵和所述电磁阀，以控制所述排水潜污泵和所述电磁阀的开启或关闭。
于本实用新型一实施例中，所述清淤管设于所述筒体底部的一端呈弧形或半圆形。
于本实用新型一实施例中，所述出水管上设有止回阀，所述清淤管连接出水管处位于所述止回阀的后端。
于本实用新型一实施例中，还包括垃圾过滤装置，设置于所述进水口的一侧，将从进水口进入的污水中的垃圾进行截留处理。
于本实用新型一实施例中，所述垃圾过滤装置为提篮格栅。
于本实用新型一实施例中，还包括垃圾检测装置，所述垃圾检测装置设置于所述垃圾过滤装置内且电性连接所述控制装置。
于本实用新型一实施例中，还包括与控制装置电性连接的至少一个用于检测筒体内部水位的液位浮球。
于本实用新型一实施例中，所述液位浮球为四个，分别设于筒体内四个不同高度位置。
与现有技术相比，本技术方案的有益效果是：
本实用新型具有清淤装置的一体化污水提升泵站，在筒体内设置清淤装置，当开启清淤装置的电磁阀时，出水管中的污水被分流至清淤装置的清淤管中，形成管路循环，并从筒体底部冲出，从而冲击筒体底部淤泥，防止筒体底部淤泥沉积，以确保排水潜污泵正常工作，避免造成排水潜污泵过热甚至停止工作的情况，增加了排水潜污泵的使用寿命。
