申请日2016.02.29
公开(公告)日2016.08.24
IPC分类号E03F5/22
摘要
本实用新型提供一种具有双液位控制系统的一体化污水提升泵站，包括：筒体;进水口，设于筒体且与筒体内部相连通;出水装置，包括排水潜污泵和出水管，出水管的一端为出水口，排水潜污泵设于筒体的内部，出水口设于筒体;浮球液位计，设于筒体内以检测筒体内的水位;投入式液位计，设于筒体底部以检测筒体底部的水压;控制装置，设于筒体且电性连接排水潜污泵、浮球液位计、投入式液位计，接收浮球液位计和投入式液位计的不同信号并控制排水潜污泵开启或关闭。本实用新型采用双液位控制系统进行监控，当其中之一出现故障时，另一个会自动监控筒体内的水位情况，以准确获知筒体内的正确液位，避免一体化污水提升泵站发生停机现象。

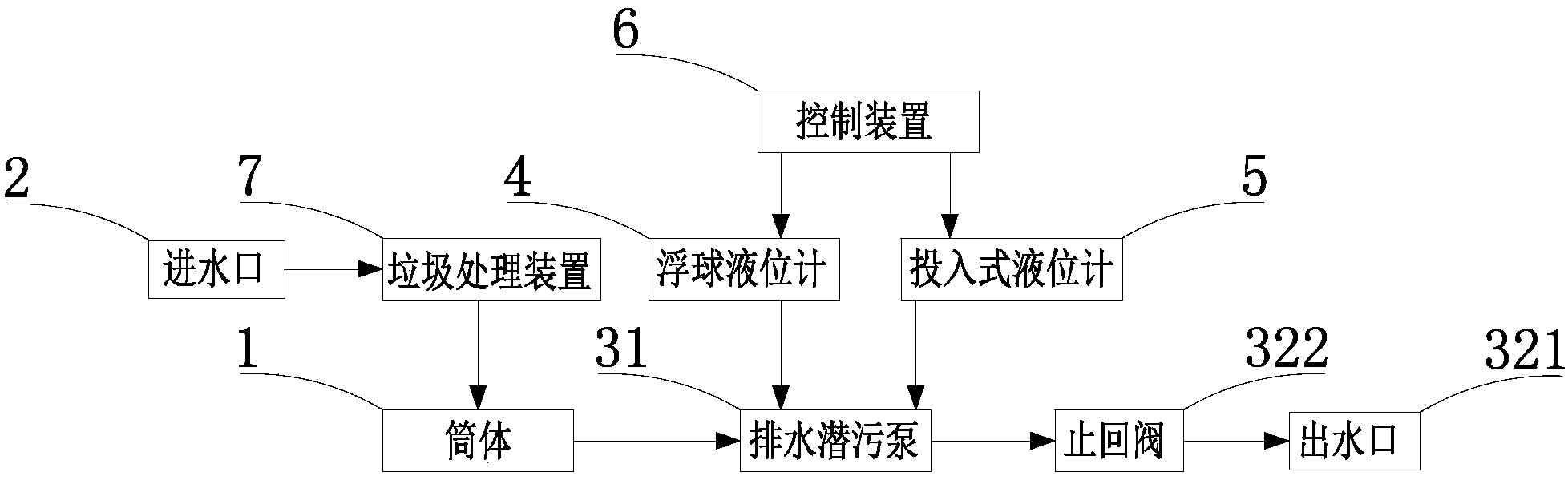

摘要附图
权利要求书
1.一种具有双液位控制系统的一体化污水提升泵站，其特征在于，包括：
筒体;
进水口，设置于所述筒体且与所述筒体的内部相连通;
出水装置，包括至少一个排水潜污泵和与至少一个排水潜污泵相连接的出水管，出水管的一端为出水口，所述排水潜污泵设置于所述筒体的内部，所述出水口设置于筒体;
浮球液位计，设于筒体内以检测筒体内的水位;
投入式液位计，设于筒体底部以检测筒体底部的水压;
控制装置，设置于所述筒体且电性连接所述排水潜污泵、浮球液位计、所述投入式液位计，接收浮球液位计和投入式液位计的不同信号并发出相应控制信号给排水潜污泵以控制排水潜污泵开启或关闭。
2.根据权利要求1所述的具有双液位控制系统的一体化污水提升泵站，其特征在于，所述浮球液位计为四个，依次设于筒体内四个不同高度位置。
3.根据权利要求1所述的具有双液位控制系统的一体化污水提升泵站，其特征在于，所述投入式液位计内置四个液位模拟信号。
4.根据权利要求1所述的具有双液位控制系统的一体化污水提升泵站，其特征在于，还包括垃圾处理装置，所述垃圾处理装置设置于所述进水口的一侧。
5.根据权利要求4所述的具有双液位控制系统的一体化污水提升泵站，其特征在于，所述垃圾处理装置为粉碎型格栅。
6.根据权利要求1所述的具有双液位控制系统的一体化污水提升泵站，其特征在于，还包括显示屏，所述显示屏与所述控制装置电性连接。
说明书
具有双液位控制系统的一体化污水提升泵站
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种具有双液位控制系统的一体化污水提升泵站。
背景技术
污水处理是为使污水达到再次使用的水质要求，对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。现代社会的进步和发展离不开水资源。按污水来源分类，污水处理一般分为生产污水处理和生活污水处理。生产污水包括工业污水、农业污水以及医疗污水等，而生活污水就是日常生活产生的污水，是指各种形式的无机物和有机物的复杂混合物。
目前的污水泵站控制主要通过液位浮球来控制水泵启停，当筒体内部液位浮球出现故障时，则无法准确获知筒体内的正确液位，设备会出现停机现象。
实用新型内容
本实用新型的目的是为了解决上述问题，提供一种具有双液位控制系统的一体化污水提升泵站，通过双液位控制系统同时监测筒体内的液位情况，以准确获知筒体内的正确液位，避免设备停机现象的发生。
为了达到上述目的，本实用新型提供一种具有双液位控制系统的一体化污水提升泵站，包括：筒体;进水口，设置于所述筒体且与所述筒体的内部相连通;出水装置，包括至少一个排水潜污泵和与至少一个排水潜污泵相连接的出水管，出水管的一端为出水口，所述排水潜污泵设置于所述筒体的内部，所述出水口设置于筒体;浮球液位计，设于筒体内以检测筒体内的水位;投入式液位计，设于筒体底部以检测筒体底部的水压;控制装置，设置于所述筒体且电性连接所述排水潜污泵、浮球液位计、所述投入式液位计，接收浮球液位计和投入式液位计的不同信号并发出相应控制信号给排水潜污泵以控制排水潜污泵开启或关闭。
于本实用新型一实施例中，所述浮球液位计为四个，依次设于筒体内四个不同高度位置。
于本实用新型一实施例中，所述投入式液位计内置四个液位模拟信号。
于本实用新型一实施例中，还包括垃圾处理装置，所述垃圾处理装置设置于所述进水口的一侧。
于本实用新型一实施例中，所述垃圾处理装置为粉碎型格栅。
于本实用新型一实施例中，还包括显示屏，所述显示屏与所述控制装置电性连接。
与现有技术相比，本技术方案的有益效果是：
本实用新型具有双液位控制系统的一体化污水提升泵站，采用浮球液位计和投入式液位计分别监测筒体内的水位，即采用双液位控制系统进行监控，当其中之一出现故障时，另一个会自动监控筒体内的水位情况，以准确获知筒体内的正确液位，避免一体化污水提升泵站发生停机现象，保证一体化污水提升泵站的稳定运行。
