申请日2016.02.29
公开(公告)日2016.08.17
IPC分类号F28D7/08; F28F13/12
摘要
一种污水源热回收系统，包括污水池以及设置在污水池中的换热管组件，其技术要点是：所述换热管组件包括若干间隔设置的直管组件和弯管组件，弯管组件包括外弯管和内弯管，直管组件包括外直管和内直管，内直管为端面呈三角形的螺旋结构，内直管外壁刚好与外直管内壁相配合。从根本上解决了现有污水源回收系统回收效率低、管程过长导致的成本高等问题，其具有结构简单、造价低廉、换热效率高等优点。

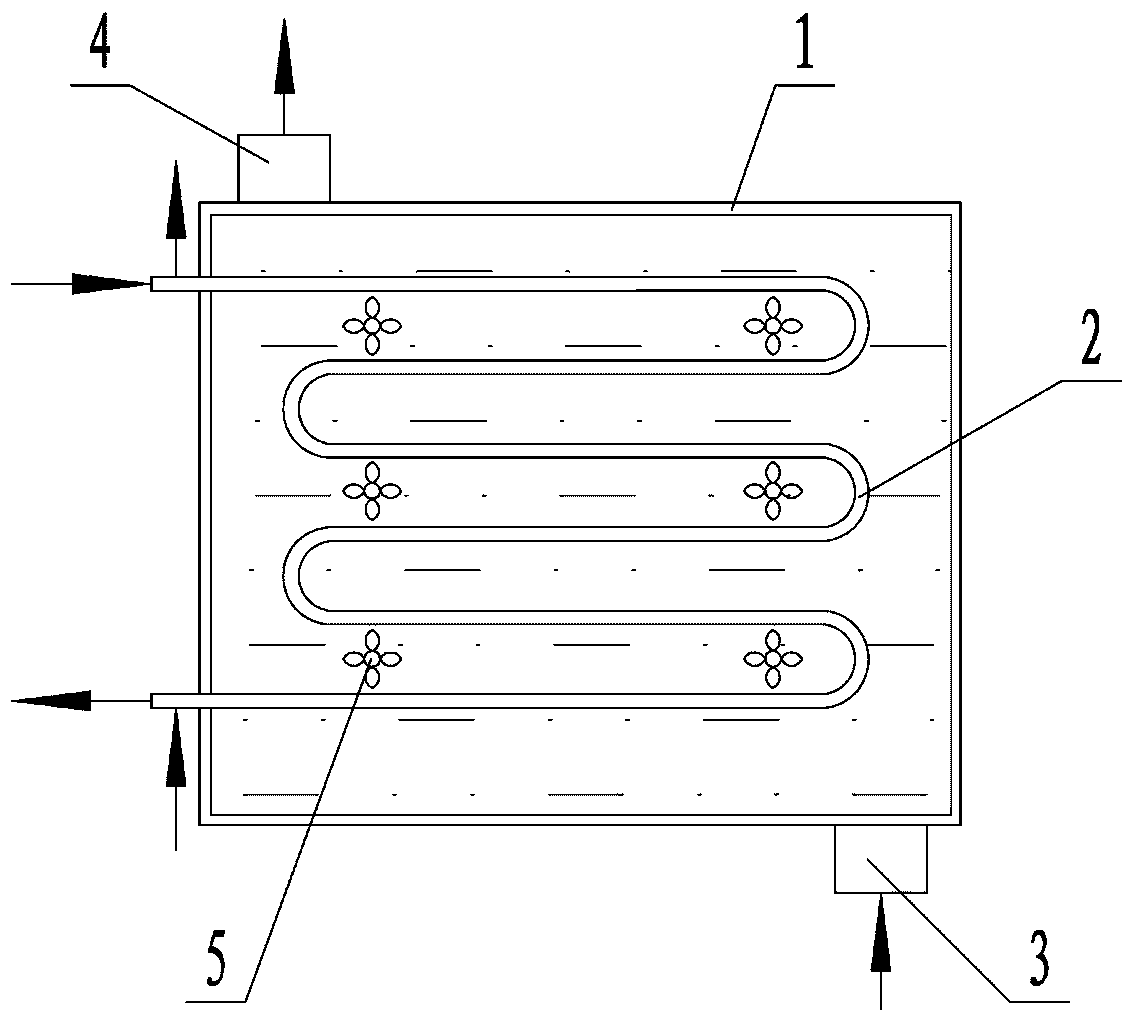

摘要附图
权利要求书
1. 一种污水源热回收系统，包括污水池以及设置在污水池中的换热管组件，其特征在于：所述换热管组件包括若干间隔设置的直管组件和弯管组件，弯管组件包括外弯管和内弯管，直管组件包括外直管和内直管，内直管为端面呈三角形的螺旋结构，内直管外壁刚好与外直管内壁相配合。
2.根据权利要求1所述的污水源热回收系统，其特征在于：所述污水池内设有若干搅拌桨。
说明书
污水源热回收系统
技术领域
本实用新型涉及一种热交换系统，具体说是一种污水源热回收系统。
背景技术
现有的污水源换热系统，如授权公告号为CN202614026U的实用新型专利公开的一种“污水换热系统”，包括污水换热池以及设于污水换热池内的进水集管和出水集管，进水集管和出水集管间隔分布，进水集管和出水集管之间通过若干换热管连接，污水换热池内设置有用于对污水进行搅动的搅拌器。其工作原理属于浸泡式换热，通过搅拌器后使得流经换热器污水的流速更快、流量更稳定，降低了换热管密度和均匀程度的需求，但其仍存在以下缺陷：管路成本仍然过高、仅采用污水池作为热源仍无法保证较高的换热效率。
实用新型内容
本实用新型的目的是提供一种污水源热回收系统，从根本上解决了现有污水源回收系统回收效率低、管程过长导致的成本高等问题，其具有结构简单、造价低廉、换热效率高等优点。
为实现上述目的，本实用新型采用了如下技术方案：该污水源热回收系统包括污水池以及设置在污水池中的换热管组件，其特征在于：所述换热管组件包括若干间隔设置的直管组件和弯管组件，弯管组件包括外弯管和内弯管，直管组件包括外直管和内直管，内直管为端面呈三角形的螺旋结构，内直管外壁刚好与外直管内壁相配合。
所述污水池内设有若干搅拌桨。
本实用新型的有益效果：内管组件与外管组件之间形成换热通道，实现内管组件内的污水热源与换热通道内的待加热流体实现对流热交换，同时待加热流体通过外管组件的管壁与废水池中的污水热源进行换热，从而在不增加换热管长度的条件下提高了换热效率。
