申请日2016.03.16
公开(公告)日2016.08.03
IPC分类号F16K27/02; F16K1/00; B01D61/08; C02F1/44
摘要
本实用新型涉及一种废水比阀及反渗透滤芯净水机，废水比阀包括设有中空腔室的阀体(3)和能够在所述中空腔室内运动的阀芯(2)，所述阀体(3)上设有冲洗水孔(9)，在所述冲洗水孔(9)的外边缘上还设有至少一个凹孔(8)，所述阀芯(2)能够相对于所述冲洗水孔(9)运动;在废水排放状态下，所述阀芯(2)进入所述冲洗水孔(9)，并与所述凹孔(8)形成废水孔;在冲洗状态下，所述阀芯(2)离开所述冲洗水孔(9)，由所述冲洗水孔(9)与所述凹孔(8)共同形成冲洗水流出通道。使得废水孔上附着的水胶体和杂质能够被冲洗水冲掉，从而避免废水孔被堵塞，提高废水比阀的使用寿命。
权利要求书

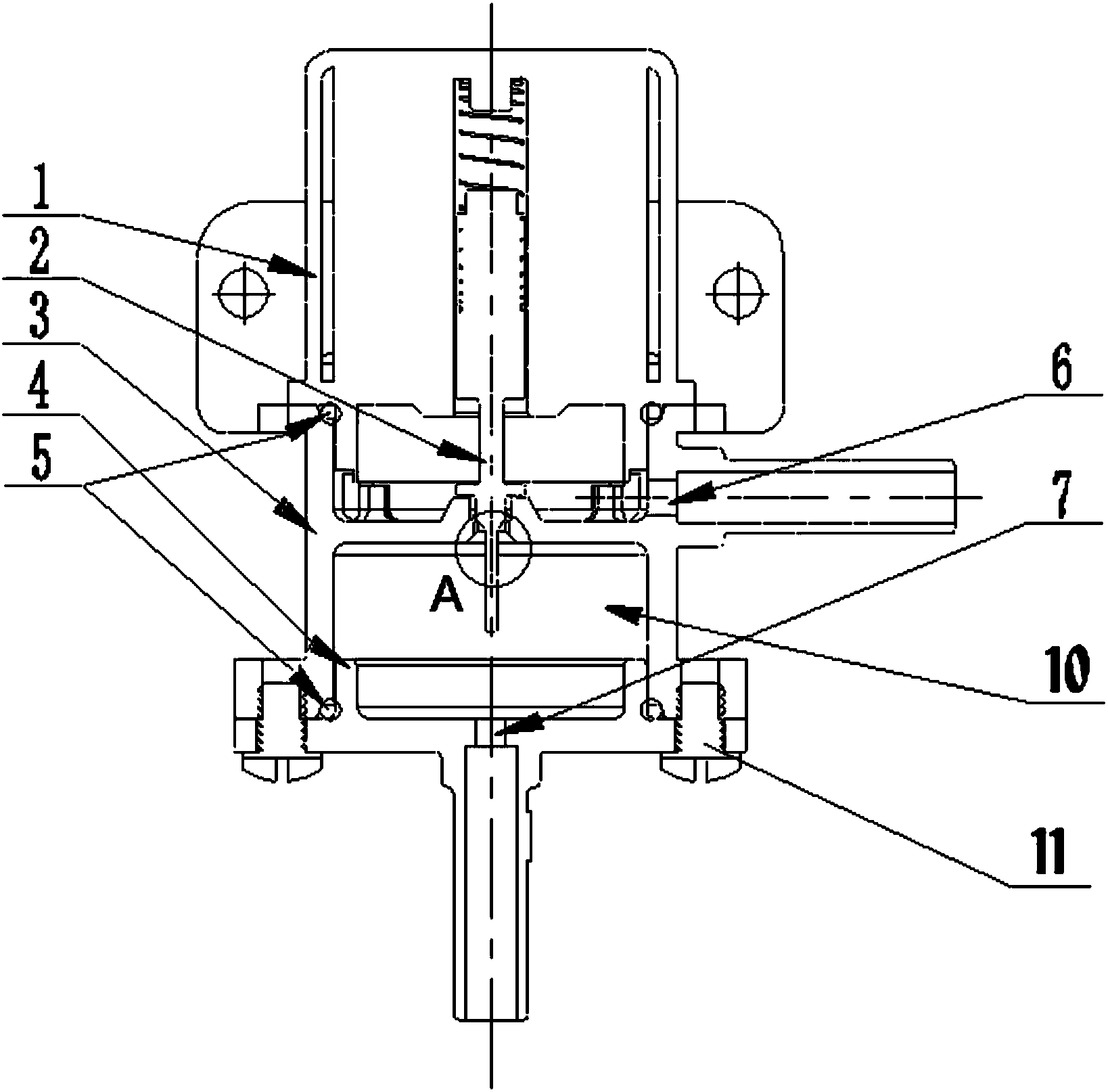

1.一种废水比阀，其特征在于，包括设有中空腔室的阀体(3)和能够在所述中空腔室内运动的阀芯(2)，所述阀体(3)上设有冲洗水孔(9)，在所述冲洗水孔(9)的外边缘上还设有至少一个凹孔(8)，所述阀芯(2)能够相对于所述冲洗水孔(9)运动;在废水排放状态下，所述阀芯(2)进入所述冲洗水孔(9)，并与所述凹孔(8)形成废水孔;在冲洗状态下，所述阀芯(2)离开所述冲洗水孔(9)，由所述冲洗水孔(9)与所述凹孔(8)共同形成冲洗水流出通道。
2.根据权利要求1所述的废水比阀，其特征在于，所述阀芯(2)相对于所述冲洗水孔(9)线性运动，以进入或离开所述冲洗水孔(9)。
3.根据权利要求2所述的废水比阀，其特征在于，所述阀芯(2)的轴线与所述冲洗水孔(9)的轴线重合，在废水排放状态下，所述阀芯(2)插入所述冲洗水孔(9)并与所述冲洗水孔(9)内轮廓贴紧;在冲洗状态下，所述阀芯(2)从贴紧位置脱开或者脱离所述冲洗水孔(9)。
4.根据权利要求1所述的废水比阀，其特征在于，所述阀芯(2)设置于所述冲洗水孔(9)内，并能够相对于所述冲洗水孔(9)的轴线转动，以进入或离开所述冲洗水孔(9)。
5.根据权利要求1所述的废水比阀，其特征在于，所述凹孔(8)为多个，且沿所述冲洗水孔(9)的外边缘均匀设置。
6.根据权利要求2所述的废水比阀，其特征在于，所述阀芯(2)为衍铁芯，且在所述阀体(3)上还安装有电磁阀(1)，用于驱动所述阀芯(2)相对于所述冲洗水孔(9)线性运动。
7.根据权利要求1所述的废水比阀，其特征在于，在所述阀体(3)上还设有进水孔(6)，所述进水孔(6)在所述阀体(3)内部与所述冲洗水孔(9)和所述凹孔(8)连通。
8.根据权利要求1所述的废水比阀，其特征在于，在所述阀体(3)内还包括设有出水孔(7)的出水腔(10)，所述出水腔(10)与所述冲洗水孔(9)和所述凹孔(8)连通。
9.根据权利要求8所述的废水比阀，其特征在于，还包括设置在所述阀体(3)一侧的端盖(4)，所述端盖(4)与所述阀体(3)固定连接，并与所述阀体(3)之间形成所述出水腔(10)，所述出水孔(7)设置在所述端盖(4)上。
10.根据权利要求9所述的废水比阀，其特征在于，所述端盖(4)通过螺钉(11)或者螺纹与所述阀体(3)固定连接。
11.一种反渗透滤芯净水机，其特征在于，包括权利要求1～10任一所述的废水比阀。
说明书
废水比阀及反渗透滤芯净水机
技术领域
本实用新型涉及净水技术，尤其涉及一种废水比阀及反渗透滤芯净水机。
背景技术
反渗透(ReverseOsmosis，简称RO)滤芯净水机是一种利用反渗透原理进行净水处理的设备，其以高于渗透压的压力作为推动力，利用选择性膜只能透过水而不能透过溶质的选择透过性，从水体中将水分子与溶质相分离，从而达到净水的效果。
在RO滤芯净水机中，分离后的废水通道中还设有废水比阀，用于控制分离的净水与废水的比例。目前市面上常见的废水比阀有先导式废水比电磁阀和快接式废水比电磁阀两种，其中先导式废水比电磁阀具有用来冲洗RO滤芯的冲洗水孔，可直接由先导式废水比电磁阀自身上的冲洗水孔实现RO滤芯的冲洗，而快接式废水比阀则不设用于冲洗RO滤芯的冲洗水孔，其RO滤芯的冲洗功能需要利用另一个专用的冲洗电磁阀进行控制。
但是，无论是否具有冲洗水孔，这两种常见的废水比阀使用较长时间后，废水孔都会被水里的微生物胶体和杂质(例如活性炭颗粒碎末、PP棉塑料碎末、矿物质分子、重金属分子等)堵塞，以至于废水无法排出而使废水比阀损坏报废，而废水无法排出也会造成RO滤芯膜堵塞而使RO滤芯也随之报废，降低RO滤芯的使用寿命。
实用新型内容
本实用新型的目的是提出一种废水比阀及反渗透滤芯净水机，能够尽量解决废水孔堵塞的问题，延长废水比阀的使用寿命。
为实现上述目的，本实用新型提供了一种废水比阀，包括设有中空腔室的阀体和能够在所述中空腔室内运动的阀芯，所述阀体上设有冲洗水孔，在所述冲洗水孔的外边缘上还设有至少一个凹孔，所述阀芯能够相对于所述冲洗水孔运动;在废水排放状态下，所述阀芯进入所述冲洗水孔，并与所述凹孔形成废水孔;在冲洗状态下，所述阀芯离开所述冲洗水孔，由所述冲洗水孔与所述凹孔共同形成冲洗水流出通道。
进一步的，所述阀芯相对于所述冲洗水孔线性运动，以进入或离开所述冲洗水孔。
进一步的，所述阀芯的轴线与所述冲洗水孔的轴线重合，在废水排放状态下，所述阀芯插入所述冲洗水孔并与所述冲洗水孔内轮廓贴紧;在冲洗状态下，所述阀芯从贴紧位置脱开或者脱离所述冲洗水孔。
进一步的，所述阀芯设置于所述冲洗水孔内，并能够相对于所述冲洗水孔的轴线转动，以进入或离开所述冲洗水孔。
进一步的，所述凹孔为多个，且沿所述冲洗水孔的外边缘均匀设置。
进一步的，所述阀芯为衍铁芯，且在所述阀体上还安装有电磁阀，用于驱动所述阀芯相对于所述冲洗水孔线性运动。
进一步的，在所述阀体上还设有进水孔，所述进水孔在所述阀体内部与所述冲洗水孔和所述凹孔连通。
进一步的，在所述阀体内还包括设有出水孔的出水腔，所述出水腔与所述冲洗水孔和所述凹孔连通。
进一步的，还包括设置在所述阀体一侧的端盖，所述端盖与所述阀体固定连接，并与所述阀体之间形成所述出水腔，所述出水孔设置在所述端盖上。
进一步的，所述端盖通过螺钉或者螺纹与所述阀体固定连接。
为实现上述目的，本实用新型提供了一种反渗透滤芯净水机，包括前述的废水比阀。
基于上述技术方案，本实用新型在阀体上设有冲洗水孔，且冲洗水孔的外边缘有至少一个凹孔，利用阀芯相对于冲洗水孔的运动可以实现废水排放状态和冲洗状态的切换，当废水排放状态下阀芯与凹孔可以形成废水孔，而冲洗状态下则由冲洗水孔和凹孔共同形成冲洗水流出通道，这样就使得废水孔上附着的水胶体和杂质能够被冲洗水冲掉，从而避免废水孔被堵塞，进而延长废水比阀的使用寿命。
