申请日2016.03.16
公开(公告)日2016.08.03
IPC分类号B01D29/50
摘要

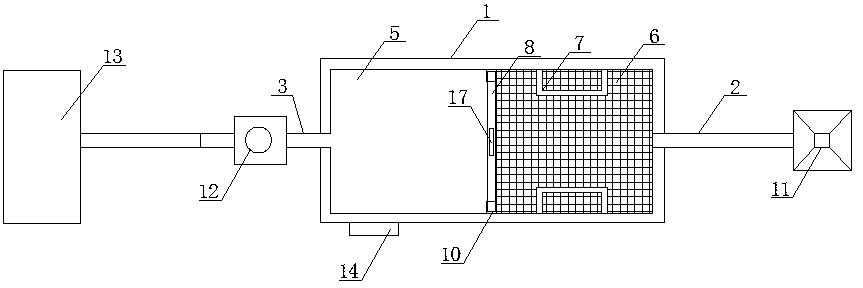

一种数控机床废水处理装置。目前的数控机床冷却水一般只是简单的过滤铁屑即回收使用，经常由于细微的铁屑与油泥混合物堵塞管路甚至损坏机床，对生产造成影响。本实用新型组成包括：过滤水箱(1)，过滤水箱内具有滤水室(4)、储水室(5)，滤水室上具有滤水槽(6)，滤水槽上具有水槽把手(7)，滤水室与储水室之间具有密集过滤网(8)，密集过滤网具有硬质框架(9)，过滤水箱上具有与硬质框架对应的滑槽(10)，滤水箱与所述的进水管连接，进水管与集水槽(11)连接，储水室与所述的出水管连接，出水管与水泵(12)连接，出水管端口具有滤网，出水管内具有堵塞报警装置。本实用新型应用于数控机床冷却水回收利用。
权利要求书
1.一种数控机床废水处理装置，其组成包括：过滤水箱，其特征是：所述的过滤水箱分别与进水管、出水管连接，所述的过滤水箱内具有滤水室、储水室，所述的滤水室上具有滤水槽，所述的滤水槽上具有水槽把手，所述的滤水室与储水室之间具有密集过滤网，所述的密集过滤网具有硬质框架，所述的过滤水箱上具有与所述的硬质框架对应的滑槽，所述的滤水箱与所述的进水管连接，所述的进水管与集水槽连接，所述的储水室与所述的出水管连接，所述的出水管与水泵连接，所述的出水管端口具有滤网，所述的出水管内具有堵塞报警装置，所述的水泵与数控机床给水水箱连接。
2.根据权利要求1所述的数控机床废水处理装置，其特征是：所述的堵塞报警装置包括压力传感器，所述的压力传感器安装在所述的出水管内，所述的压力传感器与微处理器连接，所述的微处理器与声光报警装置连接，所述的声光报警装置安装在所述的过滤水箱上。
3.根据权利要求1或2所述的数控机床废水处理装置，其特征是：所述的过滤水箱上具有端盖，所述的端盖上具有端盖把手，所述的硬质过滤网上端具有抽拉把手。
说明书
数控机床废水处理装置
技术领域：
本实用新型涉及一种数控机床废水处理装置。
背景技术：
数控机床是数字控制机床是一种装有程序控制系统的自动化机床，该控制系统能够逻辑地处理具有控制编码或其他符号指令规定的程序，并将其译码，用代码化的数字表示，通过信息载体输入数控装置。经运算处理由数控装置发出各种控制信号，控制机床的动作，按图纸要求的形状和尺寸，自动地将零件加工出来。数控机床较好地解决了复杂、精密、小批量、多品种的零件加工问题，是一种柔性的、高效能的自动化机床，代表了现代机床控制技术的发展方向，是一种典型的机电一体化产品。
目前的数控机床使用越来越频繁，也越来越受重视，然而对机床冷却水的处理却比较轻视，一般只是简单的过滤铁屑即回收使用，经常由于细微的铁屑与油泥混合物堵塞管路甚至损坏机床，对生产造成影响。
发明内容：
本实用新型的目的是提供一种数控机床废水处理装置。
上述的目的通过以下的技术方案实现：
一种数控机床废水处理装置，其组成包括：过滤水箱，所述的过滤水箱分别与进水管、出水管连接，所述的过滤水箱内具有滤水室、储水室，所述的滤水室上具有滤水槽，所述的滤水槽上具有水槽把手，所述的滤水室与储水室之间具有密集过滤网，所述的密集过滤网具有硬质框架，所述的过滤水箱上具有与所述的硬质框架对应的滑槽，所述的滤水箱与所述的进水管连接，所述的进水管与集水槽连接，所述的储水室与所述的出水管连接，所述的出水管与水泵连接，所述的出水管端口具有滤网，所述的出水管内具有堵塞报警装置，所述的水泵与数控机床给水水箱连接。
所述的数控机床废水处理装置，所述的堵塞报警装置包括压力传感器，所述的压力传感器安装在所述的净水出水管内，所述的压力传感器与微处理器连接，所述的微处理器与声光报警装置连接，所述的声光报警装置安装在所述的过滤水箱上。
所述的数控机床废水处理装置，所述的过滤水箱上具有端盖，所述的端盖上具有端盖把手，所述的硬质过滤网上端具有抽拉把手。
本实用新型的有益效果：
本实用新型多级过滤，首先通过滤水室内的滤水槽将大颗粒的铁屑进行过滤，再经由滤网将细小铁屑与油泥隔离，最后出水管上还具有滤网，将残余的污染物完全过滤，当有一级过滤网上的污染物过多，影响排水时，压力传感器感应，将信号传给微处理器，微处理器控制声光报警信号提醒工人处理，由于每级过滤都具有把手，方便工人清理。
