申请日2016.02.29
公开(公告)日2016.07.27
IPC分类号C02F1/20; C02F103/10
摘要
本实用新型公开了一种矿井废水处理设备，包括污泥离心机、导向轮、污泥螺杆泵、污水提升泵以及输送泵;污泥螺杆泵与污泥离心机连接，污泥离心机与污水提升泵连接，污水提升泵与输送泵连接，污泥螺杆泵与污泥离心机通过第一输送管道连接;污泥离心机与污水提升泵通过第二输送管道连接;污水提升泵与输送泵通过输液管连接;输液管绕过导向轮，导向轮设置在固定杆的端部，固定杆的下端设有固定片;输送泵与输液管之间设有滤芯，输送泵设置在固定板上，输送泵设置在固定座，固定座设置在固定板上。本实用新型通过输送泵方便对污水进行排放;从而方便对矿井井底的废水进行快速处理。

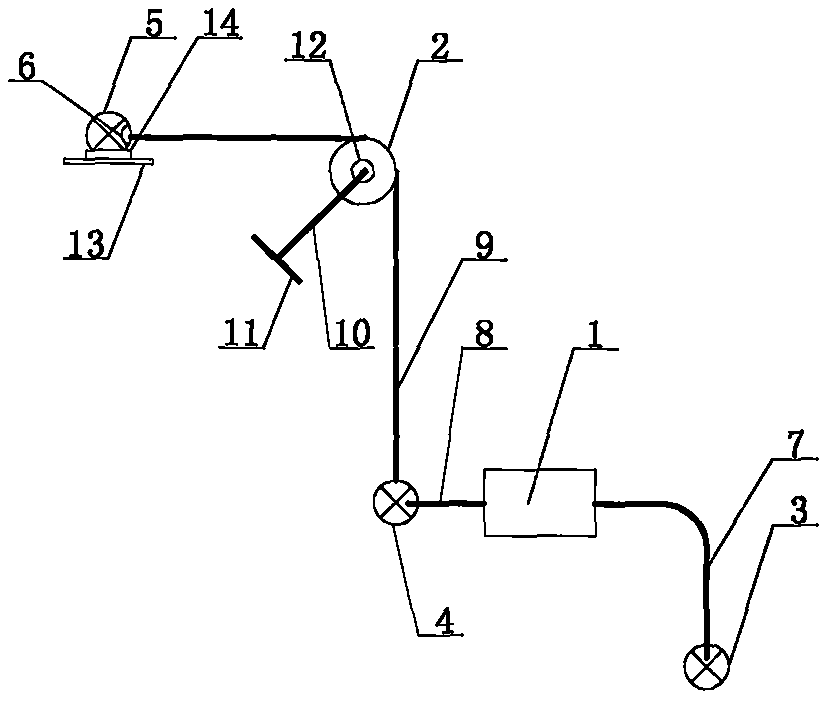

摘要附图
权利要求书
1.一种矿井废水处理设备，包括污泥离心机、导向轮、污泥螺杆泵、污水提升泵以及输送泵;其特征在于：污泥螺杆泵与污泥离心机连接，污泥离心机与污水提升泵连接，污水提升泵与输送泵连接，污泥螺杆泵与污泥离心机通过第一输送管道连接;污泥离心机与污水提升泵通过第二输送管道连接;污水提升泵与输送泵通过输液管连接;输液管绕过导向轮，导向轮设置在固定杆的端部，固定杆的下端设有固定片;输送泵与输液管之间设有滤芯，输送泵设置在固定板上，输送泵设置在固定座，固定座设置在固定板上。
2.根据权利要求1所述的矿井废水处理设备，其特征在于：导向轮与固定杆的端部之间设有辅助轮。
3.根据权利要求1所述的矿井废水处理设备，其特征在于：固定杆与固定片的横截面为T型形状。
4.根据权利要求1所述的矿井废水处理设备，其特征在于：第一输送管道的中间位置设有弯曲部。
5.根据权利要求1所述的矿井废水处理设备，其特征在于：固定板的底部设有磁吸层。
说明书
一种矿井废水处理设备
技术领域
本实用新型涉及一种处理设备，特别涉及一种矿井废水处理设备。
背景技术
废水处理设备采用国际先进的生物处理工艺，具有技术性能稳定可靠，处理效果好，投资省，自动化运行，维护操作方便，不占地表面积，不需盖房，不需采暖保温等优点。污水处理设备能有效处理城区的生活污水，工业废水等，避免污水及污染物直接流入水域，对改善生态环境。污泥脱水机特点是可自动控制运行，连续生产，无级调速，对多种污泥适用，适用于给水排水，造纸，铸造，皮革，纺织，化工，食品等多种行业的污泥脱水。现有的废水处理设备不方便对矿井废水进行处理，处理效率低。
实用新型内容
本实用新型所要解决的技术问题是提供一种通过污泥离心机方便对污泥进行快速离心处理;通过污水提升泵方便对污泥中的污水进行快速输送;通过输液管方便对污水进行输送，通过输送泵方便对污水进行排放;从而方便对矿井井底的废水进行快速处理的矿井废水处理设备。
本实用新型是通过以下技术方案来实现的：
一种矿井废水处理设备，包括污泥离心机、导向轮、污泥螺杆泵、污水提升泵以及输送泵;污泥螺杆泵与污泥离心机连接，污泥离心机与污水提升泵连接，污水提升泵与输送泵连接，污泥螺杆泵与污泥离心机通过第一输送管道连接;污泥离心机与污水提升泵通过第二输送管道连接;污水提升泵与输送泵通过输液管连接;输液管绕过导向轮，导向轮设置在固定杆的端部，固定杆的下端设有固定片;输送泵与输液管之间设有滤芯，输送泵设置在固定板上，输送泵设置在固定座，固定座设置在固定板上。
进一步地，所述导向轮与固定杆的端部之间设有辅助轮。
进一步地，所述固定杆与固定片的横截面为T型形状。
进一步地，所述第一输送管道的中间位置设有弯曲部。
进一步地，所述固定板的底部设有磁吸层。
本实用新型的有益效果是：可以将污泥螺杆泵安装在矿井井底的水泥中，通过污泥离心机方便对污泥进行快速离心处理;通过污水提升泵方便对污泥中的污水进行快速输送;通过输液管方便对污水进行输送，通过输送泵方便对污水进行排放;从而方便对矿井井底的废水进行快速处理。
