申请日2016.03.16
公开(公告)日2016.08.03
IPC分类号C02F11/12; C02F11/18
摘要
本实用新型涉及一种污泥干燥装置，属于污泥干燥技术领域，提供了一种结构简单，使用方便，能够对污泥进行快速烘干，不易团结的污泥干燥装置，所采用的技术方案为底座上安装有干燥筒，干燥筒前端设置有高温空气进气管和进料管，干燥筒后端设置有潮湿空气出气管和出料管，干燥筒内壁设置有加热盘，干燥筒内偏心设置有转轴，转轴的四周设置有多个搅拌叶片，转轴通过联轴器与驱动电机相连接;本实用新型广泛用于污泥的干燥。
权利要求书

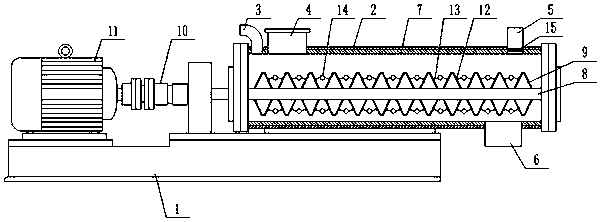

1.一种污泥干燥装置，其特征在于：包括底座，所述底座上安装有干燥筒，所述干燥筒前端设置有高温空气进气管和进料管，干燥筒后端设置有潮湿空气出气管和出料管，干燥筒内壁设置有加热盘，干燥筒内偏心设置有转轴，所述转轴的四周设置有多个搅拌叶片，所述转轴通过联轴器与驱动电机相连接。
2.根据权利要求1所述的一种污泥干燥装置，其特征在于：所述搅拌叶片是由连杆围成的三角形结构，相邻两个搅拌叶片的连杆上均设置有耳座，两个耳座之间设置有弹簧，所述弹簧上固定有钢珠。
3.根据权利要求1所述的一种污泥干燥装置，其特征在于：所述潮湿空气出气管内设置有过滤网。
说明书
一种污泥干燥装置
技术领域
本实用新型涉及一种污泥干燥装置，属于污泥干燥技术领域。
背景技术
锅炉厂有处理污泥的资质，可以实现污泥等废物的掺烧处理。但运送来的污泥大多是85%的湿基，含水量较大，程流体状。掺煤后由于湿度大常常出现堵塞破碎机、滚筒筛等现象，造成上煤不力，而且还会导致煤仓下煤不力断煤现象，影响锅炉正常运行。置于室外晾晒存放会造成环境污染，不符合环保规定。
实用新型内容
为解决现有技术存在的技术问题，本实用新型提供了一种结构简单，使用方便，能够对污泥进行快速烘干，不易团结的污泥干燥装置。
为实现上述目的，本实用新型所采用的技术方案为一种污泥干燥装置，其特征在于：包括底座，所述底座上安装有干燥筒，所述干燥筒前端设置有高温空气进气管和进料管，干燥筒后端设置有潮湿空气出气管和出料管，干燥筒内壁设置有加热盘，干燥筒内偏心设置有转轴，所述转轴的四周设置有多个搅拌叶片，所述转轴通过联轴器与驱动电机相连接。
优选的，所述搅拌叶片是由连杆围成的三角形结构，相邻两个搅拌叶片的连杆上均设置有耳座，两个耳座之间设置有弹簧，所述弹簧上固定有钢珠。
优选的，所述潮湿空气出气管内设置有过滤网。
与现有技术相比，本实用新型具有以下技术效果：本实用新型结构简单，使用方便，通过将污泥输送至干燥筒内，然后进行快速烘干，烘干效率高，并且污泥不易团结，满足掺烧要求，并且工作效率，节能环保。
