申请日2016.02.29
公开(公告)日2016.08.03
IPC分类号C02F9/04
摘要
本实用新型公开了一种水箱水处理器，涉及水净化处理设备技术领域，包括净化装置，饮用水装置，生活用水装置和支脚，净化装置包括净化水箱，过滤装置，添加装置和三通阀，饮用水装置包括饮用水箱，加热环阻，温度感应装置和饮用水出水口，生活用水装置包括生活水箱，水位监测装置，协调控制装置和生活用水出水口;本实用新型设有具备多层滤网的旋转式流动净化装置，并设有添加装置，能实现较好的过滤净化效果，并根据人体需要添加微量元素，设有两个饮用水装置和一个生活用水装置，实现饮用水流动更换的功能，既能满足健康饮水的需要，也不造成水资源的浪费。

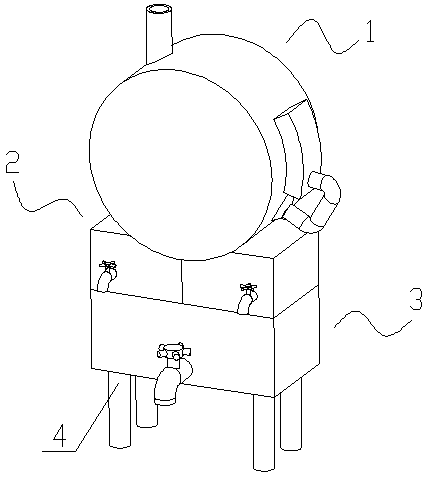

摘要附图
权利要求书
1.一种水箱水处理器，包括饮用水装置(2)和支脚(4)，其特征在于：还包括净化装置(1)和生活用水装置(3)，所述净化装置(1)连接有饮用水装置(2)，所述饮用水装置(2)连接有生活用水装置(3)，所述生活用水装置(3)连接有支脚(4);所述净化装置(1)包括净化水箱(101)，过滤装置(102)，添加装置(103)和三通阀(104)，所述净化水箱(101)为空心腔体结构，其内部连接有过滤装置(102)，外部侧面连接有添加装置(103)，底部连接有三通阀(104);所述饮用水装置(2)包括饮用水箱(201)，加热环阻(202)，温度感应装置(203)和饮用水出水口(204)，所述净化水箱(101)连接有饮用水箱(201)，所述饮用水箱(201)通过三通阀(104)与净化水箱(101)连通，所述饮用水箱(201)底部设有加热环阻(202)，侧面设有温度感应装置(203)，所述饮用水箱(201)上温度感应装置(203)附近处设有饮用水出水口(204);所述生活用水装置(3)包括生活水箱(301)，水位监测装置(302)，协调控制装置(303)和生活用水出水口(304)，所述净化水箱(101)连接有生活水箱(301)，所述生活水箱(301)通过三通阀(104)与净化水箱(101)连通，所述生活水箱(301)内部设有水位监测装置(302)和协调控制装置(303)，所述生活水箱(301)上设有生活用水出水口(304)，所述生活水箱(301)底部连接有支脚(4)。
2.根据权利要求1所述的一种水箱水处理器，其特征在于：所述过滤装置(102)包括过滤转轴(1021)和过滤叶(1022)，所述净化水箱(101)连接有过滤转轴(1021)，所述过滤转轴上均布设有至少三组过滤叶(1022)。
3.根据权利要求2所述的一种水箱水处理器，其特征在于：所述过滤叶(1022)包括集水斜板(10221)，侧挡板(10222)和滤网(10223)，所述过滤层转轴(1021)平行连接有两个侧挡板(10222)，所述两个侧挡板(10222)之间对称连接有两个集水斜板(10221)，所述两个集水斜板(10221)之间连接有滤网(10223)。
4.根据权利要求1所述的一种水箱水处理器，其特征在于：所述添加装置(103)包括添加剂仓(1031)，添加剂管(1032)和雾化喷头(1033)，所述净化水箱(101)连接有添加剂仓(1031)，所述添加剂仓(1031)连接有添加剂管(1032)，所述添加剂管(1032)连接有雾化喷头(1033)。
5.根据权利要求1~4中任意一项所述的一种水箱水处理器，其特征在于：所述净化水箱(101)顶部设有入水管(1011)，所述净化水箱(101)连接有两个饮用水装置(2)。
6.根据权利要求1~4中任意一项所述的一种水箱水处理器，其特征在于：所述饮用水箱(201)底部设有开合下水孔(2011)，所述饮用水出水口(204)上设有饮用水开关(2041)。
7.根据权利要求1~4中任意一项所述的一种水箱水处理器，其特征在于：所述生活用水出水口(304)上设有生活用水开关(3041)。
说明书
一种水箱水处理器
技术领域
本实用新型涉及水净化处理设备技术领域，具体涉及一种水箱水处理器。
背景技术
水是由氢、氧两种元素组成的无机物，是地球上最常见的物质之一，是所有生命生存的基本，也是生物体最重要的组成部分，家家户户都需要使用水资源。
但随着经济的发展，不可避免地导致环境的恶化，人类赖以为生的水资源也受到了污染。虽然在自来水入户之前，已经设有一系列自来水净化措施，但仍无法满足饮用的标准。现有的自来水净化饮用设备，净化效果不好，不能针对人体的需求对水质进行处理，同时，经过多次加热或长时间处于加热状态的水，含有的矿质元素会急剧下降，无法提供人体需要的微量元素，加热后长期放置的陈水也不适于饮用，现有设备不具备饮用水流动更换的功能，不能满足人们越来越高的健康饮水的要求。
实用新型内容
(一)解决的技术问题
本实用新型所要解决的技术问题是提供了一种水箱水处理器，以克服现有的自来水净化饮用设备，净化效果不好，不能针对人体的需求对水质进行处理，不具备饮用水流动更换的功能，不能满足人们越来越高的健康饮水要求的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种水箱水处理器，包括净化装置(1)，饮用水装置(2)，生活用水装置(3)和支脚(4)，所述净化装置(1)连接有饮用水装置(2)，所述饮用水装置(2)连接有生活用水装置(3)，所述生活用水装置(3)连接有支脚(4);所述净化装置(1)包括净化水箱(101)，过滤装置(102)，添加装置(103)和三通阀(104)，所述净化水箱(101)为空心腔体结构，其内部连接有过滤装置(102)，外部侧面连接有添加装置(103)，底部连接有三通阀(104);所述饮用水装置(2)包括饮用水箱(201)，加热环阻(202)，温度感应装置(203)和饮用水出水口(204)，所述净化水箱(101)连接有饮用水箱(201)，所述饮用水箱(201)通过三通阀(104)与净化水箱(101)连通，所述饮用水箱(201)底部设有加热环阻(202)，侧面设有温度感应装置(203)，所述饮用水箱(201)上温度感应装置(203)附近处设有饮用水出水口(204);所述生活用水装置(3)包括生活水箱(301)，水位监测装置(302)，协调控制装置(303)和生活用水出水口(304)，所述净化水箱(101)连接有生活水箱(301)，所述生活水箱(301)通过三通阀(104)与净化水箱(101)连通，所述生活水箱(301)内部设有水位监测装置(302)和协调控制装置(303)，所述生活水箱(301)上设有生活用水出口(304)，所述生活水箱(301)底部连接有支脚(4)。
进一步的，所述过滤装置(102)包括过滤转轴(1021)和过滤叶(1022)，所述净化水箱(101)连接有过滤转轴(1021)，所述过滤转轴上均布设有至少三组过滤叶(1022)。
进一步的，所述过滤叶(1022)包括集水斜板(10221)，侧挡板(10222)和滤网(10223)，所述过滤层转轴(1021)平行连接有两个侧挡板(10222)，所述两个侧挡板(10222)之间对称连接有两个集水斜板(10221)，所述两个集水斜板(10221)之间连接有滤网(10223)。
进一步的，所述添加装置(103)包括添加剂仓(1031)，添加剂管(1032)和雾化喷头(1033)，所述净化水箱(101)连接有添加剂仓(1031)，所述添加剂仓(1031)连接有添加剂管(1032)，所述添加剂管(1032)连接有雾化喷头(1033)。
进一步的，所述净化水箱(101)顶部设有入水管(1011)，所述净化水箱(101)连接有两个饮用水装置(2)。
进一步的，所述饮用水箱(201)底部设有开合下水孔(2011)，所述饮用水出水口(204)上设有饮用水开关(2041)。
进一步的，所述生活用水出口(304)上设有生活用水开关(3041)。
(三)有益效果
本实用新型提供了一种水箱水处理器，设有具备多层滤网的旋转式流动净化装置，并设有添加装置，不仅能实现较好的过滤净化效果，还能根据人体需要添加微量元素，同时设置有两个饮用水装置和一个生活用水装置，实现饮用水流动更换的功能，始终保持一个饮用水装置能提供饮用热水，两个饮用水装置轮流将多次加热或者放置时间过长的陈水排入生活水箱，既能满足健康饮水的需要，也不造成水资源的浪费。
