申请日2016.03.16
公开(公告)日2016.08.03
IPC分类号B01D36/04; C02F11/00
摘要
本实用新型公开了一种污泥处理设备，包括上壳体、中部壳体、底座、过滤网、插头、固定板、基座、支腿和电动机，所述上壳体的底部通过所述过滤网和固定板连接中部壳体，所述中部壳体的底部通过所述过滤网和固定板连接所述底座，所述底座的底表面设有一所述基座，所述基座底部的边缘设有所述支腿，所述基座底部的中心设有一所述电动机，所述电动机的主轴与所述基座通过轴承固定，所述电动机的主轴连接所述底座的内部。本实用新型，通过分离和过滤，能够有效的将污泥中含有的塑料，皮带和含有大量酸碱盐的物质过滤出来，过滤后的污泥不含有害物质，从而防止其污染环境。
权利要求书

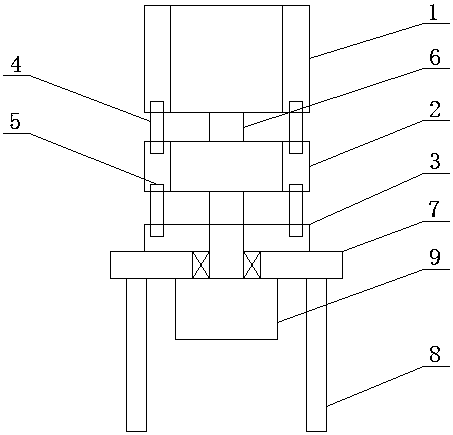

1.一种污泥处理设备，包括上壳体(1)、中部壳体(2)、底座(3)、过滤网(4)、插头(5)、固定板(6)、基座(7)、支腿(8)和电动机(9)，其特征在于：所述上壳体(1)的底部通过所述过滤网(4)和固定板(6)连接中部壳体(2)，所述中部壳体(2)的底部通过所述过滤网(4)和固定板(6)连接所述底座(3)，所述底座(3)的底表面设有一所述基座(7)，所述基座(7)底部的边缘设有所述支腿(8)，所述基座(7)底部的中心设有一所述电动机(9)，所述电动机(9)的主轴与所述基座(7)通过轴承固定，所述电动机(9)的主轴连接所述底座(3)的内部。
2.根据权利要求1所述的一种污泥处理设备，其特征在于：所述上壳体(1)和中部壳体(2)与所述中部壳体(2)和底座(3)之间均通过固定板(6)连接，且所述固定板(6)的高度和过滤网(4)的高度相同。
3.根据权利要求1所述的一种污泥处理设备，其特征在于：所述过滤网(4)为钢丝制网状结构。
4.根据权利要求1所述的一种污泥处理设备，其特征在于：工作时，所述上壳体(1)、中部壳体(2)和底座(3)的外部套放一大型圆环形挡板。
5.根据权利要求1所述的一种污泥处理设备，其特征在于：所述过滤网(4)的两端均设有一所述插头(5)，且所述插头(5)设置在所述上壳体(1)、中部壳体(2)和底座(3)中。
说明书
一种污泥处理设备
技术领域
本实用新型涉及污水处理技术领域，具体为一种污泥处理设备。
背景技术
目前，污水处理后的污泥往往直接排放到河流或者土地中，然而，由于这种污泥在进行污水处理后直接排放，不经过过滤，导致污泥内部含有大量的塑料，皮带和含有大量酸碱盐的物质，直接排放很有可能造成污染。
实用新型内容
本实用新型的目的在于提供一种污泥处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污泥处理设备，包括上壳体、中部壳体、底座、过滤网、插头、固定板、基座、支腿和电动机，所述上壳体的底部通过所述过滤网和固定板连接中部壳体，所述中部壳体的底部通过所述过滤网和固定板连接所述底座，所述底座的底表面设有一所述基座，所述基座底部的边缘设有所述支腿，所述基座底部的中心设有一所述电动机，所述电动机的主轴与所述基座通过轴承固定，所述电动机的主轴连接所述底座的内部。
优选的，所述活塞与所述抽气室内壁之间设有密封圈。
优选的，所述上壳体和中部壳体与所述中部壳体和底座之间均通过固定板连接，且所述固定板的高度和过滤网的高度相同。
优选的，所述过滤网为钢丝制网状结构。
优选的，工作时，所述上壳体、中部壳体和底座的外部套放一大型圆环形挡板。
优选的，所述过滤网的两端均设有一所述插头，且所述插头设置在所述上壳体、中部壳体和底座中。
与现有技术相比，本实用新型的有益效果是：本实用新型通过分离和过滤，能够有效的将污泥中含有的塑料，皮带和含有大量酸碱盐的物质过滤出来，过滤后的污泥不含有害物质，从而防止其污染环境。
