申请日2016.02.29
公开(公告)日2016.08.10
IPC分类号C02F9/14
摘要
本实用新型公开了一种小型生活污水处理器，包括依次分布在同一容积腔内并依次连通的调节池、缺氧池、好氧池和沉淀池，调节池和缺氧池由隔板隔开，中间用H型连通管连通，缺氧池和好氧池中间有溢流板，水通过隔板上溢流至好氧池，好氧池中设有曝气装置和生物填料，污水经过好氧池处理后，再进入沉淀池沉淀，经沉淀后，污水已处理达标，然后经出水溢流设施从排放管排放。本实用新型可将农村生活污水中的COD、BOD5、SS、氨氮很好的去除，是一种分散式污水处理设施，用来处理一家一户或楼戭排放的生活污水，也可用于处理楼戭，住宅小区的生活污水，其结构紧凑，耐腐蚀，不渗漏，安装简单，运行成本低，管理维护方便，特别适合农村污水处理的应用。

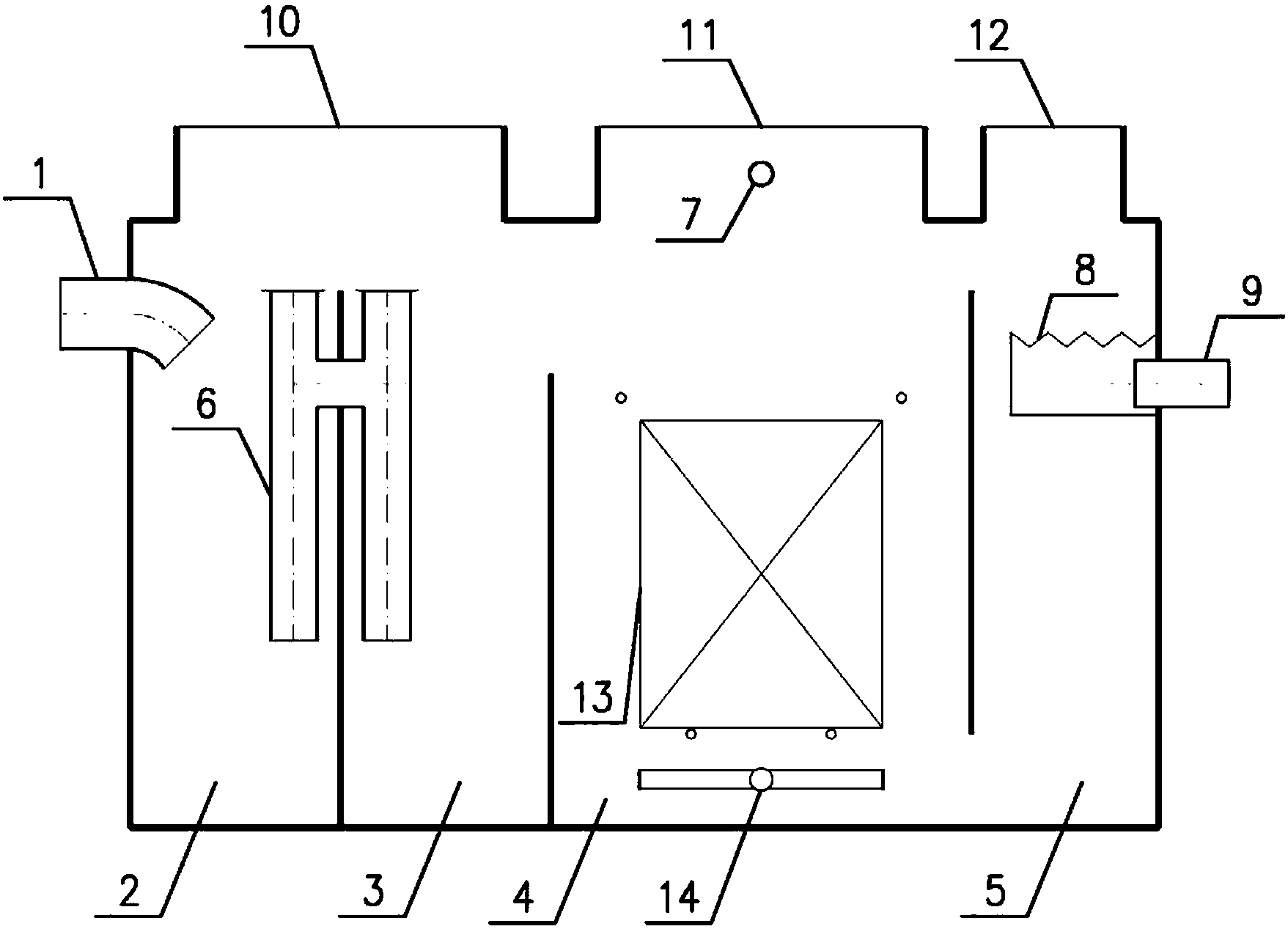

摘要附图
权利要求书
1.小型生活污水处理器，其特征在于：包括依次分布在同一容积腔内并依次连通的调节池(2)、缺氧池(3)、好氧池(4)和沉淀池(5);其中，
所述调节池(2)连通进水管(1);
所述好氧池(4)连通进气管(7)，并在好氧池(4)内设置生物填料(13)和曝气装置(14)，所述曝气装置(14)与进气管(7)连接;
所述沉淀池(5)连通出水管(9)。
2.根据权利要求1所述的小型生活污水处理器，所述调节池(2)和缺氧池(3)之间通过H型连通管(6)连通。
3.根据权利要求2所述的小型生活污水处理器，所述曝气装置(14)采用鼓风机进气。
4.根据权利要求3所述的小型生活污水处理器，所述沉淀池(5)连接出水管(9)的出水位置设有出水溢流结构(8)。
5.根据权利要求4所述的小型生活污水处理器，所述进水管(1)、进气管(7)和出水管(9)分别布置在调节池(2)、好氧池(4)和沉淀池(5)的上半部。
6.根据权利要求1-5中任一项所述的小型生活污水处理器，所述调节池(2)、缺氧池(3)、好氧池(4)和沉淀池(5)并排分布在一方形箱体内，相互之间通过留有过水通道的隔板分隔。
7.根据权利要求6所述的小型生活污水处理器，所述调节池(2)和缺氧池(3)的顶部箱体设置可打开的清淘孔(10)。
8.根据权利要求7所述的小型生活污水处理器，所述好氧池(4)的顶部箱体设置可打开的检修孔(11)。
9.根据权利要求8所述的小型生活污水处理器，所述沉淀池(5)的顶部箱体设置可打开的药剂投加孔(12)。
10.根据权利要求6所述的小型生活污水处理器，所述箱体采用玻璃钢、PDCPD材料或PVC材料制成，并埋设于地底设置，所述箱体上连接的管道采用UPVC管。
说明书
小型生活污水处理器
技术领域
本实用新型属于污水处理技术领域，具体涉及一种小型生活污水处理器。
背景技术
生活污水是人们在日常生活中排出的废水，由于生活污水中含有多种有机物及病菌、虫卵，如果不经处理直接排放到水体中，污染有机物分解腐烂，会使水体中溶解氧消耗殆尽，发黑变臭。因此，生活污水应送入污水处理设施处理，达标后才能排放到水体。
农村生活污水以往都是作为农田肥料来使用的，生活污水中的有机物在农田中被农作物吸收，转化为农作物的营养物质，很少流失到水体中去，因此，对环境影响不大。但随着我国经济社会的快速发展，农民经济收入的不断提高，农民的生活方式也发生了巨大的变化，随着自来水的普及，卫生洁具、洗衣机、沐浴设施等走进平常百姓家。农村的人均日用水量和生活污水排放量急增，产生了大量生活污水，其肥效亦大大降低，又因卫生要求，很难用作农肥，同时由于化肥的大量使用，减少了传统的农家肥的使用。造成农村生活污水失去了消化途径，使近年来农村生活污水的无序排放，成为农村环境的重要污染源，造成农村河道水体变黑发臭、鱼虾绝迹、蚊蝇孳生。生活污水中病菌虫卵引起疾病传播，使群众的身体健康受到极大的影响，因此迫切的需要对农村的生活污水进行处理。
传统的污水处理厂主要是用于城市污水的处理，通过管道将家庭污水和工业污水收集到污水厂，在污水厂集中进行处理，是典型的集中式污水处理设施。而针对农村居住较分散的情况，通过污水处理厂进行废水收集处理明显不太现实，其管道运输成本较高。
实用新型内容
本实用新型解决的技术问题是：针对现有的农村污水治理难题，提供一种小型生活污水处理器，主要设计用来处理一家一户或楼房排放的生活污水，或处理楼房，住宅小区的生活污水。
本实用新型采用如下技术方案实现：
小型生活污水处理器，包括依次分布在同一容积腔内并依次连通的调节池2、缺氧池3、好氧池4和沉淀池5;其中，
所述调节池2连通进水管1;
所述好氧池4连通进气管7，并在好氧池4内设置生物填料13和曝气装置14，所述曝气装置14与进气管7连接;
所述沉淀池5连通出水管9。
进一步的，所述调节池2和缺氧池3之间通过H型连通管6连通。
进一步的，所述曝气装置14采用鼓风机进气。
进一步的，所述沉淀池5连接出水管9的出水位置设有出水溢流结构8。
进一步的，所述进水管1、进气管7和出水管9分别布置在调节池1、好氧池4和沉淀池5的上半部。
在本实用新型中，所述调节池2、缺氧池3、好氧池4和沉淀池5并排分布在一方形箱体内，相互之间通过留有过水通道的隔板分隔。
进一步的，所述调节池2和缺氧池3的顶部箱体设置可打开的清淘孔10。
进一步的，所述好氧池4的顶部箱体设置可打开的检修孔11。
进一步的，所述沉淀池5的顶部箱体设置可打开的药剂投加孔12。
进一步的，所述箱体采用玻璃钢、PDCPD材料或PVC材料制成，并埋设于地底设置，所述箱体上连接的管道采用UPVC管。
本实用新型的小型生活污水处理器主要用来处理一家一户或楼房排放的生活污水，是一种分散式污水处理设施，也可用于处理楼房，住宅小区的生活污水。小型生活污水处理器可以在工厂进行批量预制生产，适合于农村的各种地形进行安装，而且经过处理的水可以就地直接排放水体。
本实用新型装置可将农村生活污水中的COD、BOD5、SS、氨氮成分很好的去除，并且结构紧凑、耐腐蚀、不渗漏、安装简单、运行成本低、管理维护方便，适合农村污水处理的应用。
从水环境保护的观点和其性价比来看，本实用新型和现有的城市集中污水处理系统相比，具有如下有益效果：
(1)、本实用新型中所指的小型生活污水处理器采用的是容积小于20m3的箱体，整体可在工厂进行批量预制生产，成本低，其容积能够满足家庭的污水处理量，价格可维持在家庭用户可以接受的水准，并且只占用很小一块土地，不需要繁杂的土地征收手续和昂贵的土地征用费。
(2)、本实用新型的安装场地几乎不受地形的影响，而且安装时间短，成效快。基本上安装本实用新型的小型生活污水处理器只需要停一辆小轿车大小的土地，连接净化槽出水管道很短，对安装地的地形要求也不高，安装一台小型生活污水处理器一般只需要一周左右就可开始运行，其污水处理的功能立即可以得到发挥。
(3)、本实用新型处理后的水质可补充生活小区周边水体的水量。经小型生活污水处理器处理后的一般就近排放到附近的小沟渠，这对维护周边水系的水量，增强生活小区内的水循环，以及周围的自然景观都具很大的作用。
(4)、小型生活污水处理器主要是用来处理家庭污水的，它的处理水和污泥基本上不含有毒物质，可以根据不同的需要，对小型生活污水处理器的处理水和污泥可进行资源化利用。
(5)、本实用新型具有比较强的抗震和抗灾性能，由于不需要大量的机械，其排水系统也比较简单，所以在受到地震或其它灾害受到损害时，可以在很短的时间内得到修复和发挥作用。
以下结合附图和具体实施方式对本实用新型做进一步说明。
