申请日2016.03.16
公开(公告)日2016.08.03
IPC分类号C02F1/20; C02F1/24
摘要
本实用新型公开了一种脉冲计量喷流式初级污水消泡机，包括罐体，罐体的底部连接有混合器，混合器上分别设有污水进水管和溶气水进水管，罐体的底部背离混合器的一侧设有集水管，集水管延伸到罐体的上端侧壁上，集水管的下部连接有水泵和溶气罐，溶气罐连接有空压机，溶气罐连通溶气水进水管;罐体的上部安装有与罐体可拆卸连接的上盖，上盖的内侧平行并列有若干个相互独立的喷淋管;每个喷淋管的下端连接有若干个圆管喷水头;每个喷淋管均通过消泡进水管与一计量泵的输出端连接。本实用新型既提高了消泡沫的效率，又加强了对消泡过程的可控性，使得给实用新型对起泡特性不同的污水都能很好的适应，提高了消泡的效果。
权利要求书
1.一种脉冲计量喷流式初级污水消泡机，其特征在于，包括罐体，罐体的底部连接有混合器，混合器上分别设有污水进水管和溶气水进水管，罐体的底部背离混合器的一侧设有集水管，集水管延伸到罐体的上端侧壁上，集水管连接有排水管，集水管的下部连接有水泵和溶气罐，溶气罐连接有空压机，溶气罐连通溶气水进水管;罐体的上部安装有与罐体可拆卸连接的上盖，上盖的内侧平行并列有若干个相互独立的喷淋管，每个喷淋管通过支架固定在罐体的上端侧壁上;每个喷淋管的下端连接有若干个圆管喷水头，圆管喷水头的下开口端设置有圆弧喷嘴，圆管喷水头的上开口端与喷淋管的内部连通;每个喷淋管均通过消泡进水管与一计量泵的输出端连接。
2.根据权利要求1所述的一种脉冲计量喷流式初级污水消泡机，其特征在于，上盖的一侧设有浮渣收集箱，浮渣收集箱的底部设有排渣口。
3.根据权利要求1所述的一种脉冲计量喷流式初级污水消泡机，其特征在于，集水管和排水管之间设有水位调节阀，水位调节阀位于集水管的上部。
4.根据权利要求1所述的一种脉冲计量喷流式初级污水消泡机，其特征在于，混合器和罐体之间设有截止阀。
说明书
一种脉冲计量喷流式初级污水消泡机
技术领域
本实用新型涉及污水处理技术领域，具体为一种脉冲计量喷流式初级污水消泡机。
背景技术
目前，在污水处理方面，除一些含砂较多的污水以及含机械杂质较重的污水外，大部分污水中都含有质轻的悬浮颗粒。对于此类污水的处理，通常采用气浮机来实现，其是通过向水体中导入气泡，使其粘附于絮粒上，从而大幅度地降低絮粒的整体密度，并借气泡上升的速度，强行使其上浮，以此快速实现固液分离。
但是，在处理过程中，气浮产生很多泡沫，这些泡沫严重影响了污水的后续处理，给生产操作带来一定困难。为此，中国专利CN204918046U公开了一种消泡机，属于污水处理设备技术领域，包括壳体，所述壳体的底部连接有混合器，所述混合器上分别设有污水进水口和溶气水进水口，所述壳体的底部背离所述混合器的一侧设有集水管，所述集水管延伸到所述壳体的上部，所述集水管连接有排水管，所述集水管的下部连接有水泵和溶气罐，所述溶气罐连接有空压机，所述溶气罐连通所述溶气水进水口;所述壳体的上部固定安装有上盖，所述上盖内固定安装有喷淋管，所述上盖的一侧设有浮渣收集箱，所述浮渣收集箱的底部设有排渣口，该实用新型通过喷淋管进行喷水，消除了气浮产生的泡沫，方便了污水的后续处理，但是在实际应用过程中，该实用新型采用单一的喷淋管进行消泡处理，存在消泡效果差，可控性和效率均很低的缺陷，亟待改进。
实用新型内容
本实用新型的目的在于提供一种脉冲计量喷流式初级污水消泡机，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：

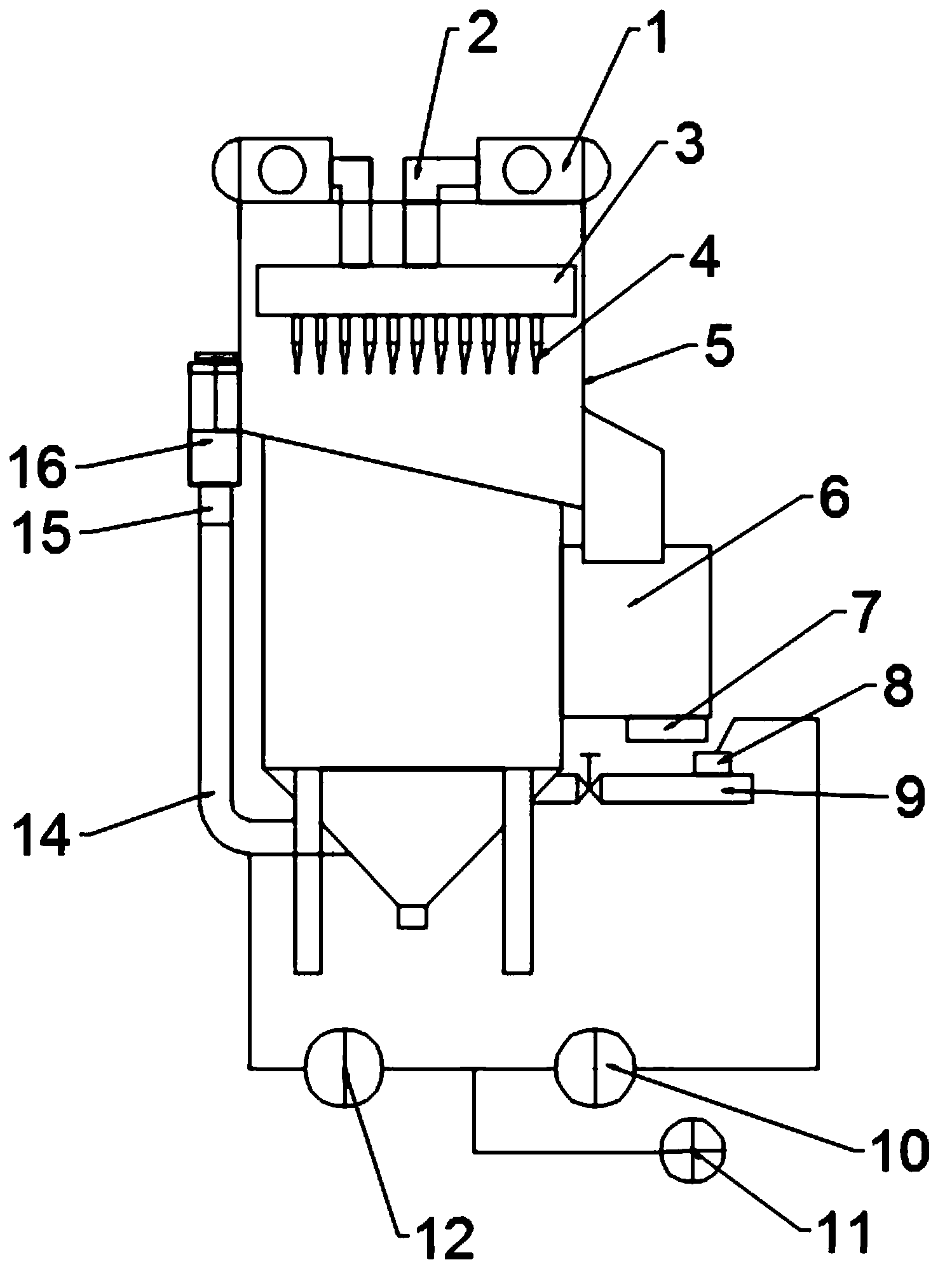

一种脉冲计量喷流式初级污水消泡机，包括罐体，罐体的底部连接有混合器，混合器上分别设有污水进水管和溶气水进水管，罐体的底部背离混合器的一侧设有集水管，集水管延伸到罐体的上端侧壁上，集水管连接有排水管，集水管的下部连接有水泵和溶气罐，溶气罐连接有空压机，溶气罐连通溶气水进水管;罐体的上部安装有与罐体可拆卸连接的上盖，上盖的内侧平行并列有若干个相互独立的喷淋管，每个喷淋管通过支架固定在罐体的上端侧壁上;每个喷淋管的下端连接有若干个圆管喷水头，圆管喷水头的下开口端设置有圆弧喷嘴，圆管喷水头的上开口端与喷淋管的内部连通;每个喷淋管均通过消泡进水管与一计量泵的输出端连接。
作为本实用新型更进一步的技术方案，上盖的一侧设有浮渣收集箱，浮渣收集箱的底部设有排渣口。
作为本实用新型更进一步的技术方案，集水管和排水管之间设有水位调节阀，水位调节阀位于集水管的上部。
作为本实用新型更进一步的技术方案，混合器和罐体之间设有截止阀。
与现有技术相比，本实用新型在使用过程中，污水经过污水进水管进入混合器;回流水通过水泵后与空压机产生的空气在溶气罐内混合后，通过溶气水进水管也进入混合器;在混合器内污水与溶气水混合后进入罐体内，清水通过集水管后经排水管排出;气浮产生的泡沫通过计量泵产生的定量脉冲射流经圆管喷水头喷出后间断消除，既提高了消泡沫的效率，又加强了对消泡过程的可控性，使得给实用新型对起泡特性不同的污水都能很好的适应，提高了消泡的效果。
