申请日2016.03.16
公开(公告)日2016.08.03
IPC分类号C02F11/12
摘要

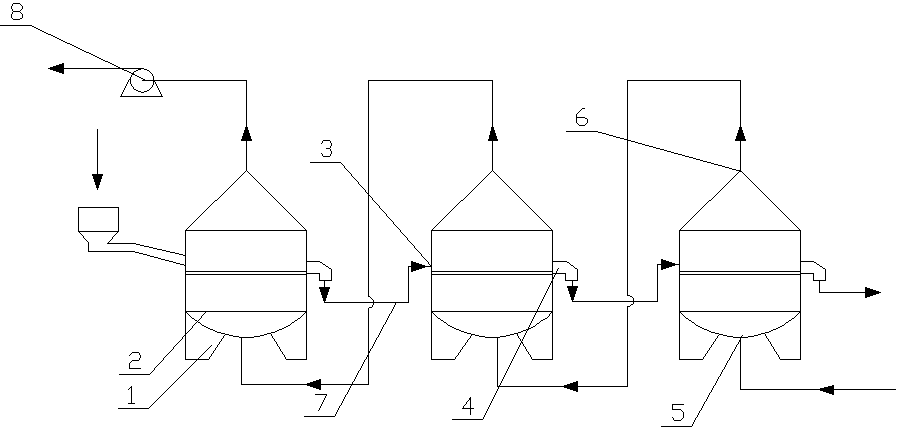

一种多效蒸汽污泥干化装置，涉及污泥处理设备领域。包括从左向右依次排列的多个干燥器，所述干燥器的侧壁上均设置有相对布置的污泥进口和污泥出口，所述干燥器的底端均设置有蒸汽进口，干燥器的顶端均设置有蒸汽出口;位于左侧的干燥器的污泥出口分别与相邻右侧干燥器的污泥进口连接;位于右侧的干燥器的蒸汽出口分别与相邻左侧干燥器的蒸汽进口连接，位于最右侧的干燥器的蒸汽进口用于连接蒸汽源，位于最左侧的干燥器的蒸汽出口连接有风机。本实用新型可以根据出泥含水率要求，控制干燥器级数及热蒸汽温度，最后通过风机将废蒸汽排出。
权利要求书
1.一种多效蒸汽污泥干化装置，其特征在于：包括从左向右依次排列的多个干燥器，所述干燥器的侧壁上均设置有相对布置的污泥进口和污泥出口，所述干燥器的底端均设置有蒸汽进口，干燥器的顶端均设置有蒸汽出口;位于左侧的干燥器的污泥出口分别与相邻右侧干燥器的污泥进口连接;位于右侧的干燥器的蒸汽出口分别与相邻左侧干燥器的蒸汽进口连接，位于最右侧的干燥器的蒸汽进口用于连接蒸汽源，位于最左侧的干燥器的蒸汽出口连接有风机。
2.根据权利要求1所述的一种多效蒸汽污泥干化装置，其特征在于：所述位于左侧的干燥器的污泥出口与相邻右侧干燥器的污泥进口之间均通过污泥输送机连接。
3.根据权利要求1或2所述的一种多效蒸汽污泥干化装置，其特征在于：所述干燥器内的底部均设置有均风板。
说明书
一种多效蒸汽污泥干化装置
技术领域
本实用新型涉及污泥处理设备领域，具体为一种多效蒸汽污泥干化装置。
背景技术
现阶段我国污泥处理处置的主要方法中，污泥农用约占44.8%，陆地填埋约占31%，其他处置约占10.5%，未经处置约占13.7%。随着污泥处理技术的成熟及环保要求的提高，填埋越来越受限制，农用范围也逐渐受相关法规的约束，国家鼓励符合标准的污泥进行土地利用，提出在污泥浓缩、调理和脱水等实现污泥减量化的常规处理工艺基础上，鼓励采用干化焚烧的联用方式，提高污泥的热能利用效率;鼓励污泥焚烧厂与垃圾焚烧厂合建，因此污泥处理总的趋势是向焚烧方向发展，污泥的脱水干化技术成为其中一个重要环节。
实用新型内容
本实用新型的目的是提供一种污泥干化装置，使污泥干化处于密闭的环境中进行，避免了臭气外溢;并且干化均匀，效率较高。
实现上述目的的技术方案是：一种多效蒸汽污泥干化装置，其特征在于：包括从左向右依次排列的多个干燥器，所述干燥器的侧壁上均设置有相对布置的污泥进口和污泥出口，所述干燥器的底端均设置有蒸汽进口，干燥器的顶端均设置有蒸汽出口;位于左侧的干燥器的污泥出口分别与相邻右侧干燥器的污泥进口连接;位于右侧的干燥器的蒸汽出口分别与相邻左侧干燥器的蒸汽进口连接，位于最右侧的干燥器的蒸汽进口用于连接蒸汽源，位于最左侧的干燥器的蒸汽出口连接有风机。
所述位于左侧的干燥器的污泥出口与相邻右侧干燥器的污泥进口之间均通过污泥输送机连接。
所述干燥器内的底部均设置有均风板。
本实用新型工作时，经过脱水、破碎化污泥先从最左侧的干燥器的污泥进口进入，并依次经过各级干燥器，通过各级干燥器底部进入的蒸汽对污泥进行干化，最后从位于最右侧干燥器的污泥出口排出。
本实用新型的有益效果：
1、本实用新型的干燥器底端设置有均风板，使热蒸汽均匀吹向污泥，对污泥进行干化，提高干化效果。
2、本实用新型可以根据出泥含水率要求，控制干燥器级数及热蒸汽温度，最后通过风机将废蒸汽排出。
3、本实用新型采用密闭式干化模式，无臭气外溢;污泥干化均匀，效率高;热蒸汽逐级利用，节约能源。
