申请日2016.03.16
公开(公告)日2016.08.10
IPC分类号C02F9/04
摘要
本实用新型公开了一种焦化废水处理装置，包括物理过滤池、污水管道、挡板、第一过滤器、隔板、第二过滤器、调节池、反应池、试剂添加装置、净化装置、出水管道、搅拌叶片、搅拌装置、除油过滤器、除油室、过滤室和沉淀室;本实用新型具有结构合理简单、生产成本低、安装方便，功能齐全，能够有效的解决了现有的焦化废水处理装置的处理效果比较差;特别是在前期处理时很难将焦化废水中悬浮油以及其他杂质去除，从而增加了后道工序的难度的问题;本实用新型设置了净化装置，以及在净化装置内部设有活性炭，能够有效的去除水体中的有机物、降解生化不能处理的大分子有机物，软化结晶器可去除水体中的硬度消除结垢因子。
权利要求书

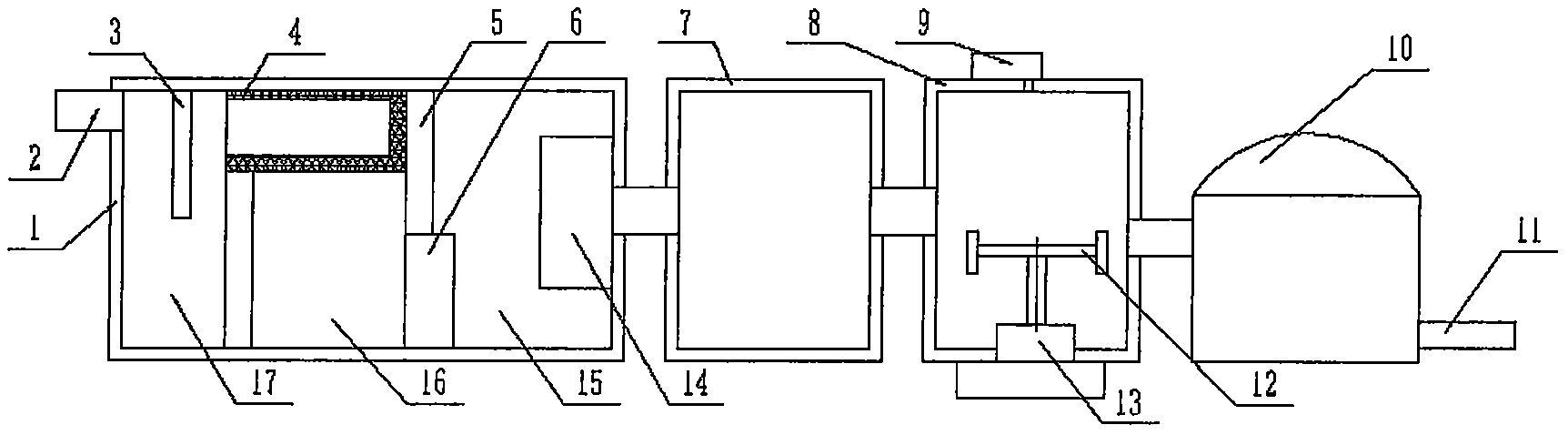

1.一种焦化废水处理装置，其特征在于：包括物理过滤池(1)、污水管道(2)、挡板(3)、第一过滤器(4)、隔板(5)、第二过滤器(6)、调节池(7)、反应池(8)、试剂添加装置(9)、净化装置(10)、出水管道(11)、搅拌叶片(12)、搅拌装置(13)、除油过滤器(14)、除油室(15)、过滤室(16)和沉淀室(17);
所述污水管道(2)出口与物理过滤池(1)左上侧入口相连通;
所述隔板(5)将物理过滤池(1)内部从右到左分为了除油室(15)、过滤室(16)和沉淀室(17);
所述挡板(3)固定连接在沉淀室(17)顶部中央;
所述第一过滤器(4)固定连接在过滤室(16)顶面上;
所述第二过滤器(6)固定连接在过滤室(16)右上角;
所述除油过滤器(14)设在除油室(15)右侧出口处;
所述调节池(7)入口与除油室(15)右侧出口相连通;
所述反应池(8)入口与调节池(7)右侧出口相连通;
所述试剂添加装置(9)固定连接在反应池(8)上面，所述试剂添加装置(9)出口与反应池(8)内部相连通;
所述搅拌装置(13)固定连接在反应池(8)内部底面中央，所述搅拌装置(13)上面设有搅拌叶片(12);
所述净化装置(10)入口与反应池(8)出口相连通，所述净化装置(10)右下侧出口设有出水管道(11)。
2.根据权利要求1所述的一种焦化废水处理装置，其特征在于：所述净化装置(10)内部设有活性炭。
3.根据权利要求1所述的一种焦化废水处理装置，其特征在于：所述物理过滤池(1)内部表面设有防腐层。
4.根据权利要求1所述的一种焦化废水处理装置，其特征在于：所述除油过滤器(14)中设有除油剂和阻垢剂。
说明书
一种焦化废水处理装置
技术领域：
本实用新型涉及废水处理技术领域，特别涉及一种焦化废水处理装置。
背景技术：
焦化废水是在煤制焦炭、煤气净化及焦化产品回收过程中产生的含大量芳香族及稠环化合物和杂环化合物(酚\氰类)的废水，具有排放量大、含盐份浓度高、硬度较高、有机物及氨氮浓度高、可生化性差、有机物成分复杂等特点，属于难生物降解的高含盐有机废水;焦化废水具有以下特点：一是水质变化幅度大，如氨氮变化系数有时可高达2.7，二是有机物含量高，三是C/N值低，微生物营养不足，四是废水毒性大，其中氰及芳环、稠环、杂环化合物都对微生物有毒害作用;我国煤焦化废水治理起步晚，技术相对落后;由于煤质的不同，国外先进治理技术也得不到应用，目前焦化废水污染治理不容乐观，全国煤焦化废水治理中有80%的企业存在着氨氮和COD排放不达标的情况，煤焦化废水治理技术已经成为我国清洁煤转换技术的瓶颈;现有的焦化废水处理装置的处理效果比较差;特别是在前期处理时很难将焦化废水中悬浮油以及其他杂质去除，从而增加了后道工序的难度。
实用新型内容：
本实用新型的目的就在于为了解决上述问题而提供一种焦化废水处理装置，解决了现有的焦化废水处理装置的处理效果比较差;特别是在前期处理时很难将焦化废水中悬浮油以及其他杂质去除，从而增加了后道工序的难度的问题。
为了解决上述问题，本实用新型提供了一种技术方案：一种焦化废水处理装置，其创新点在于：包括物理过滤池、污水管道、挡板、第一过滤器、隔板、第二过滤器、调节池、反应池、试剂添加装置、净化装置、出水管道、搅拌叶片、搅拌装置、除油过滤器、除油室、过滤室和沉淀室;所述污水管道出口与物理过滤池左上侧入口相连通;所述隔板将物理过滤池内部从右到左分为了除油室、过滤室和沉淀室;所述挡板固定连接在沉淀室顶部中央;所述第一过滤器固定连接在过滤室顶面上;所述第二过滤器固定连接在过滤室右上角;所述除油过滤器设在除油室右侧出口处;所述调节池入口与除油室右侧出口相连通;所述反应池入口与调节池右侧出口相连通;所述试剂添加装置固定连接在反应池上面，所述试剂添加装置出口与反应池内部相连通;所述搅拌装置固定连接在反应池内部底面中央，所述搅拌装置上面设有搅拌叶片;所述净化装置入口与反应池出口相连通，所述净化装置右下侧出口设有出水管道。
作为优选，所述净化装置内部设有活性炭。
作为优选，所述物理过滤池内部表面设有防腐层。
作为优选，所述除油过滤器中设有除油剂和阻垢剂。
本实用新型的有益效果：
(1)本实用新型具有结构合理简单、生产成本低、安装方便，功能齐全，能够有效的解决了现有的焦化废水处理装置的处理效果比较差;特别是在前期处理时很难将焦化废水中悬浮油以及其他杂质去除，从而增加了后道工序的难度的问题。
(2)本实用新型设置了净化装置，以及在净化装置内部设有活性炭，能够有效的去除水体中的有机物、降解生化不能处理的大分子有机物，软化结晶器可去除水体中的硬度消除结垢因子。
