申请日2016.03.16
公开(公告)日2016.08.10
IPC分类号C02F9/04
摘要
本实用新型公开了一种油漆废水处理装置，包括处理装置主体、废料收集箱、排废料装置、螺杆、废水收集池、水泵、过滤装置、第一投药装置、感应器、隔板、化学反应室、吸附室、吸附装置、出水通道、反应装置、第二投药装置和沉淀室;本实用新型具有结构合理简单、生产成本低、安装方便，功能齐全，能够有效的解决现有采用生化处理时，占地面积和投资成本大，运行和管理成本高，而用过滤器、沉降罐、压滤方式处理油漆废水容易堵塞元件的问题;本实用新型设置了排废料装置，以及在排废料装置中设有螺杆，能够有效的保证高粘性物质和废水不容易发生堵塞，从而减少了更换元件和运行的成本，进一步的提高了本装置的可靠性。
权利要求书

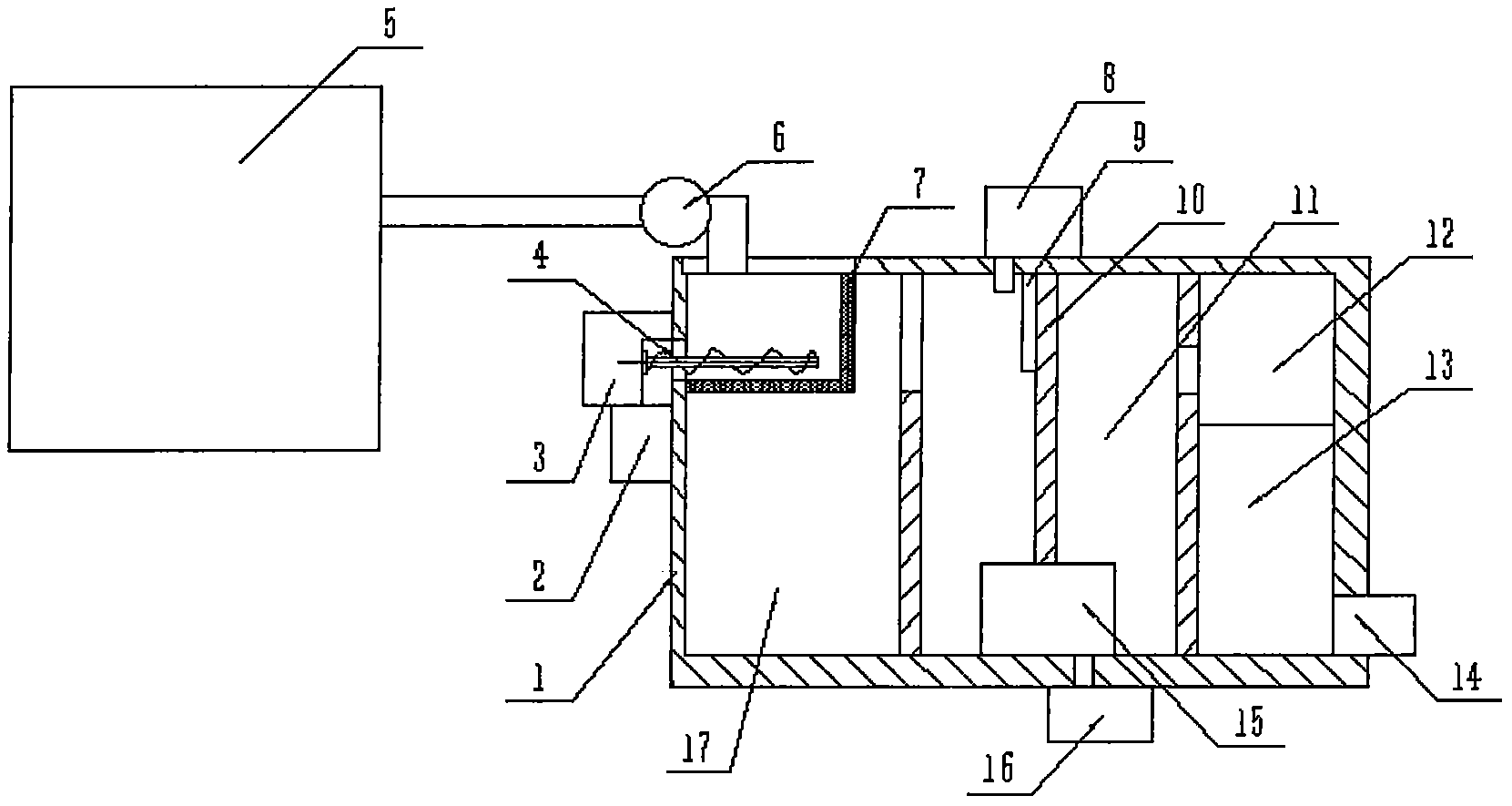

1.一种油漆废水处理装置，其特征在于：包括处理装置主体(1)、废料收集箱(2)、排废料装置(3)、螺杆(4)、废水收集池(5)、水泵(6)、过滤装置(7)、第一投药装置(8)、感应器(9)、隔板(10)、化学反应室(11)、吸附室(12)、吸附装置(13)、出水通道(14)、反应装置(15)、第二投药装置(16)和沉淀室(17);
所述隔板(10)将处理装置主体(1)内部从左到右依次分为了沉淀室(17)、化学反应室(11)和吸附室(12);
所述过滤装置(7)固定连接在沉淀室(17)内部左上侧;
所述排废料装置(3)位于过滤装置(7)左侧，所述排废料装置(3)固定连接在处理装置主体(1)左上侧;
所述螺杆(4)位于过滤装置(7)内部下侧，所述螺杆(4)左侧固定连接在排废料装置(3)输出轴上;
所述废料收集箱(2)固定连接在排废料装置(3)底部，所述废料收集箱(2)内部与排废料装置(3)出口相连通;
所述废水收集池(5)内部通过水泵(6)与过滤装置(7)内部上侧相连通;
所述化学反应室(11)左侧上面设有感应器(9)，所述化学反应室(11)底部固定连接有反应装置(15);
所述反应装置(15)内部与第二投药装置(16)出口相连通;
所述第一投药装置(8)位于化学反应室(11)上侧，所述第一投药装置(8)出口与化学反应室(11)内部左上侧相连通;
所述吸附装置(13)固定连接在吸附室(12)底部，所述吸附装置(13)右下角设有出水通道(14)。
2.根据权利要求1所述的一种油漆废水处理装置，其特征在于：所述处理装置主体(1)内部表面设有防腐层。
3.根据权利要求1所述的一种油漆废水处理装置，其特征在于：所述过滤装置(7)由过滤网构成。
4.根据权利要求1所述的一种油漆废水处理装置，其特征在于：所述感应器(9)为水位感应器。
说明书
一种油漆废水处理装置
技术领域：
本实用新型涉及废水处理技术领域，特别涉及一种油漆废水处理装置。
背景技术：
在喷漆过程中不论采用何种喷涂方式都不可能使漆雾全部附着在被涂工件面上，总会产生一部分过喷漆雾;减少有机溶剂的排放，保护环境，节省能源和资源，降低成本，保证喷涂质量是涂装行业不断追求的方向，而努力提高过喷漆回收率是目前喷漆行业的一个瓶颈;提高过喷回收率就意味着降低耗漆成本，使操作人员的工作条件得到改善，并有利于消防和劳动安全。同时减少喷漆室漆雾过滤装置的清理次数，使循环水的排放周期延长;因此，提高过喷漆回收率对于环保、安全生产、消防、节省资源和能源，以及降低成本等都有着十分重要的意义;喷漆室循环水中的过喷漆雾因其具有粘性，会粘附在水泵、风机叶片及排气管道上，影响设备的正常运行，引起涂装不良、降低生产效率，并带来安全和卫生隐患，使工作环境恶化。漆雾粘附在设备表面，加快了设备的腐蚀、老化;在循环水管道及槽底沉淀，降低了循环水净化效率，增加了循环水更换次数，而且清除这些漆渣堆积物又耗费大量的人力及时间;传统的油漆废水处理方法包括以下几种：1、采用生化处理，向废水中加入一定剂量的化学药剂，经过集水调节池、格栅、中和混凝、气浮、水解酸化调节、氧化沟、二沉池、曝气生物滤池和出水等一系列工艺进行处理，这种处理方法占地面积和投资成本大，运行和管理成本高，对一般的中小型企业在前期投入存在问题;2、采用过滤器、沉降罐、压滤方式处理油漆废水，这种处理方法中高粘性物质和废水容易堵塞元件，更换元件和运行成本高，可靠性低。
实用新型内容：
本实用新型的目的就在于为了解决上述问题而提供一种油漆废水处理装置，解决了现有采用生化处理时，占地面积和投资成本大，运行和管理成本高，而用过滤器、沉降罐、压滤方式处理油漆废水容易堵塞元件的问题。
为了解决上述问题，本实用新型提供了一种技术方案：一种油漆废水处理装置，其创新点在于：包括处理装置主体、废料收集箱、排废料装置、螺杆、废水收集池、水泵、过滤装置、第一投药装置、感应器、隔板、化学反应室、吸附室、吸附装置、出水通道、反应装置、第二投药装置和沉淀室;所述隔板将处理装置主体内部从左到右依次分为了沉淀室、化学反应室和吸附室;所述过滤装置固定连接在沉淀室内部左上侧;所述排废料装置位于过滤装置左侧，所述排废料装置固定连接在处理装置主体左上侧;所述螺杆位于过滤装置内部下侧，所述螺杆左侧固定连接在排废料装置输出轴上;所述废料收集箱固定连接在排废料装置底部，所述废料收集箱内部与排废料装置出口相连通;所述废水收集池内部通过水泵与过滤装置内部上侧相连通;所述化学反应室左侧上面设有感应器，所述化学反应室底部固定连接有反应装置;所述反应装置内部与第二投药装置出口相连通;所述第一投药装置位于化学反应室上侧，所述第一投药装置出口与化学反应室内部左上侧相连通;所述吸附装置固定连接在吸附室底部，所述吸附装置右下角设有出水通道。
作为优选，所述处理装置主体内部表面设有防腐层。
作为优选，所述过滤装置由过滤网构成。
作为优选，所述感应器为水位感应器。
本实用新型的有益效果：
(1)本实用新型具有结构合理简单、生产成本低、安装方便，功能齐全，能够有效的解决现有采用生化处理时，占地面积和投资成本大，运行和管理成本高，而用过滤器、沉降罐、压滤方式处理油漆废水容易堵塞元件的问题。
(2)本实用新型设置了排废料装置，以及在排废料装置中设有螺杆，能够有效的保证高粘性物质和废水不容易发生堵塞，从而减少了更换元件和运行的成本，进一步的提高了本装置的可靠性。
