申请日2016.02.28
公开(公告)日2016.07.27
IPC分类号C02F1/72; C02F1/74; C02F101/18
摘要
本实用新型公开了一种活性炭处理低浓度含氰废水清洗式淋溶系统，是由风机、一级泵、一级清洗式活性炭淋溶塔、二级泵、二级清洗式活性炭淋溶塔、三级泵、三级清洗式活性炭淋溶塔、四级泵构成，本实用新型不仅实现了静态活性炭催化氧化除去低浓度含氰废水中的氰化物，而且除氰时间短，氰去除率较高，根据处理量可进行串并联自由组合清洗式活性炭淋溶塔的系统连接方式，其动态清洗功能的加入保障了该系统的连续生产。本实用新型解决了静态活性炭气体催化氧化处理含氰废水过程中活性炭吸附饱和与板结的问题。
摘要附图
权利要求书

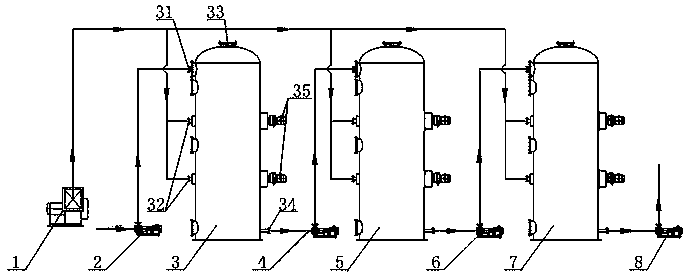

1.一种活性炭处理低浓度含氰废水清洗式淋溶系统，其特征在于：是由风机(1)、一级泵(2)、一级清洗式活性炭淋溶塔(3)、二级泵(4)、二级清洗式活性炭淋溶塔(5)、三级泵(6)、三级清洗式活性炭淋溶塔(7)和四级泵(8)构成，一级清洗式活性炭淋溶塔(3)、二级清洗式活性炭淋溶塔(5)和三级清洗式活性炭淋溶塔(7)结构相同，一级清洗式活性炭淋溶塔(3)、二级清洗式活性炭淋溶塔(5)和三级清洗式活性炭淋溶塔(7)表面均设置有进水口(31)、进气口(32)、排气口(33)、出水口(34)和驱动电机(35);一级泵(2)与一级清洗式活性炭淋溶塔(3)进水口(31)连接，二级泵(4)连接一级清洗式活性炭淋溶塔(3)出水口(34)与二级清洗式活性炭淋溶塔(5)进水口，三级泵(6)连接二级清洗式活性炭淋溶塔(5)出水口与三级清洗式活性炭淋溶塔(7)进水口，四级泵(8)连接三级清洗式活性炭淋溶塔(7)出水口;风机(1)分别与一级清洗式活性炭淋溶塔(3)、二级清洗式活性炭淋溶塔(5)和三级清洗式活性炭淋溶塔(7)的进气口(32)连接。
说明书
活性炭处理低浓度含氰废水清洗式淋溶系统
技术领域
本实用新型涉及一种淋溶系统，特别涉及一种采用活性炭静态催化氧化法处理低浓度含氰废水的的清洗式淋溶系统。
背景技术
活性炭气体催化氧化法无害化处理含氰废水主要是利用活性炭的巨大表面积首先对空气中的氧(或臭氧化空气中的臭氧)和废水中的氰的强烈吸附，然后在金属离子的催化作用下反应生成无毒的氮气和碳酸氢盐。现在工业生产中常用的活性炭淋溶系统由于吸附饱和与污垢板结的影响经常需要人工更换淋溶塔内的活性炭从而影响污水处理系统的连续正常生产。
发明内容
本实用新型的目的是为了解决静态活性炭气体催化氧化处理含氰废水过程中活性炭吸附饱和与板结的问题，提供一个连续可靠的活性炭处理低浓度含氰废水清洗式淋溶系统。
本实用新型是由风机、一级泵、一级清洗式活性炭淋溶塔、二级泵、二级清洗式活性炭淋溶塔、三级泵、三级清洗式活性炭淋溶塔和四级泵构成，一级清洗式活性炭淋溶塔、二级清洗式活性炭淋溶塔和三级清洗式活性炭淋溶塔结构相同，一级清洗式活性炭淋溶塔、二级清洗式活性炭淋溶塔和三级清洗式活性炭淋溶塔表面均设置有进水口、进气口、排气口、出水口和驱动电机;一级泵与一级清洗式活性炭淋溶塔进水口连接，二级泵连接一级清洗式活性炭淋溶塔出水口与二级清洗式活性炭淋溶塔进水口，三级泵连接二级清洗式活性炭淋溶塔出水口与三级清洗式活性炭淋溶塔进水口，四级泵连接三级清洗式活性炭淋溶塔出水口;风机分别与一级清洗式活性炭淋溶塔、二级清洗式活性炭淋溶塔和三级清洗式活性炭淋溶塔的进气口连接。
本实用新型的工作过程：
首先向一级清洗式活性炭淋溶塔、二级清洗式活性炭淋溶塔和三级清洗式活性炭淋溶塔内装入适量活性炭，启动风机，空气分别通过一级清洗式活性炭淋溶塔、二级清洗式活性炭淋溶塔和三级清洗式活性炭淋溶塔的进气口进入到活性炭表面，此时启动一级泵向一级清洗式活性炭淋溶塔内供低浓度含氰废水喷淋完成一级静态活性炭催化氧化除氰，落回一级清洗式活性炭淋溶塔底部的废水经出水口在二级泵的作用下通过进水口进入二级清洗式活性炭淋溶塔喷淋完成二级静态活性炭催化氧化除氰，落回二级清洗式活性炭淋溶塔底部的废水经出水口在三级泵的作用下通过进水口进入三级清洗式活性炭淋溶塔喷淋完成三级静态活性炭催化氧化除氰，通过三级活性炭催化氧化作用净化的水在四级泵的作用下实现工艺回水，一级清洗式活性炭淋溶塔、二级清洗式活性炭淋溶塔和三级清洗式活性炭淋溶塔内多余的气体通过排气口排出，如果该系统某一级淋溶塔的除氰效果不佳，是由于活性炭表面吸附饱和或板结造成的，此时可以不更换活性炭只需要启动驱动电机喷淋适当的清洗液即可实现活性炭的清洗再生。
本实用新型的有益效果：
本实用新型是不仅实现了静态活性炭催化氧化除去低浓度含氰废水中的氰化物，而且除氰时间短，氰去除率较高，根据处理量可进行串并联自由组合清洗式活性炭淋溶塔的系统连接方式，其动态清洗功能的加入保障了该系统的连续生产。
